گیره کششی پیش ساخته برای کابل ADSS

شرح

گیره های کششی برای اتصال کابل های ADSS و قطب ها / برج ها طراحی شده اند.میله‌های زره ​​می‌توانند از کابل‌های ADSS محافظت و محافظت کنند.طراحی ویژه میله‌های پیش‌فرم شده این اطمینان را ایجاد می‌کند که گیره‌های کششی نمی‌توانند به کابل‌های ADSS استرس وارد کنند تا از طول عمر طبیعی سیستم کابل‌ها اطمینان حاصل شود.

ساختار و مواد اولیه

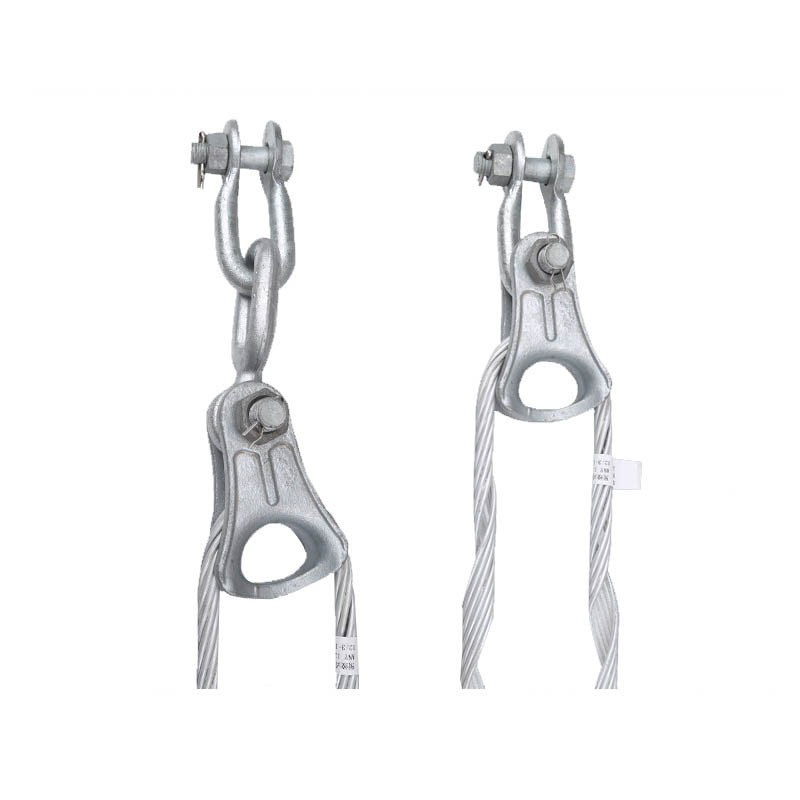

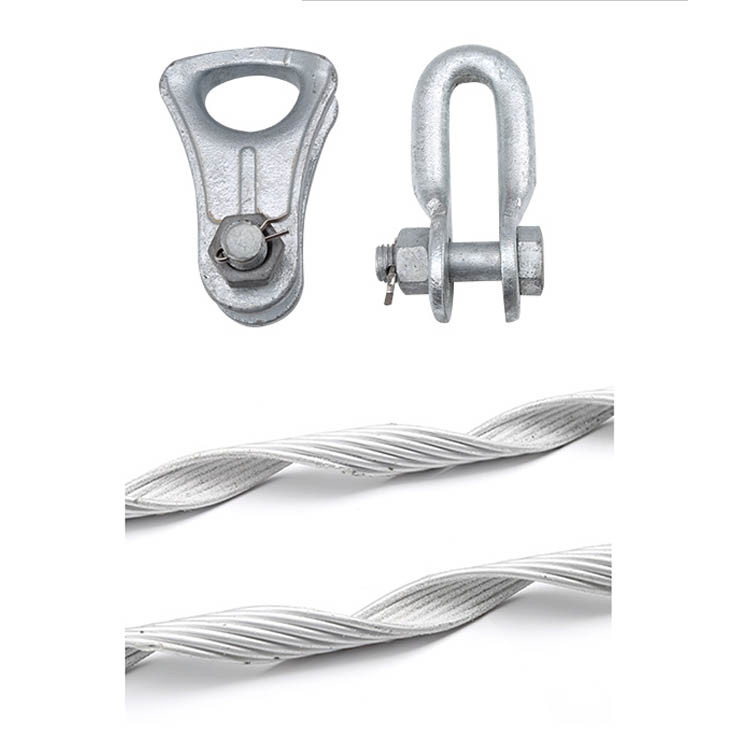

• غل و زنجیر- فولاد گالوانیزه گرمShackle با واحدهای قطب تقویت کننده متصل است.

• پیوند زنجیر پیچ خورده- فولاد گالوانیزه گرمپیوند زنجیر پیچ خورده برای اتصال Shackle و Thimble در نظر گرفته شده است.

• انگشتانه---فولاد ریخته گری گالوانیزه گرم.انگشتانه برای محافظت و اتصال به بند کشش وصل شده است.

• میله های زرهی----- سیم فولادی روکش آلومینیومی.میله های زرهی اصطکاک را با لایه ای از سنگ سنباده در داخل کابل ها افزایش می دهند.میله ها در کارگاه به چهار زیر مجموعه مونتاژ می شوند که خطاهای ناهماهنگی و سرعت نصب را کاهش می دهد.انتهای آن به سمت بیرون خم می شود تا تنش را در نواحی مهم خروج کابل کاهش دهد.

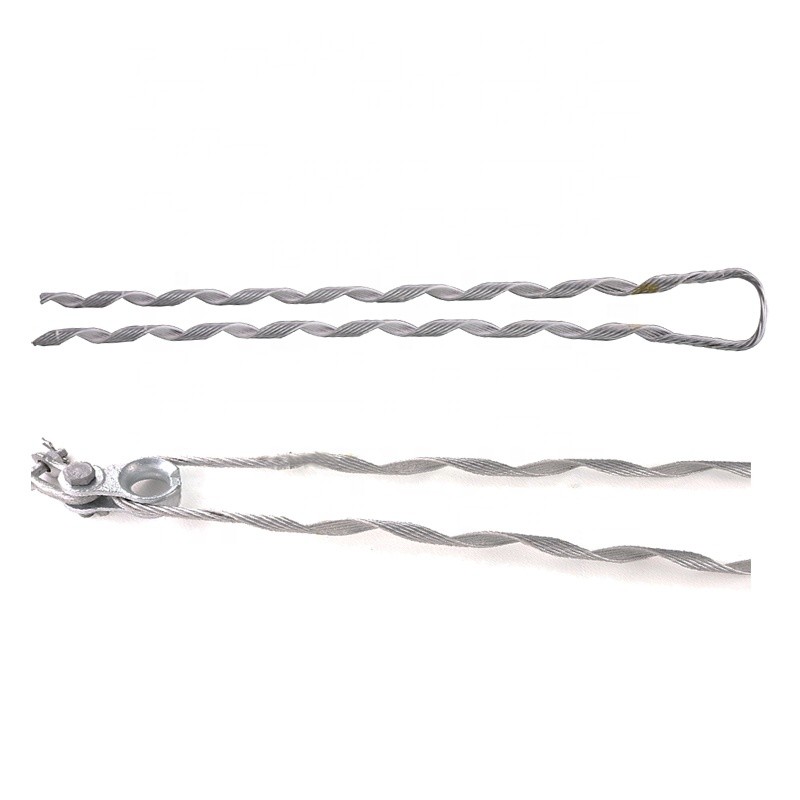

• بن بست از پیش ساخته شده - بن بست پیش ساخته از سیم فولادی گالوانیزه داغ یا سیم فولادی با روکش آلومینیوم ساخته شده است، در یک زیر مجموعه با لایه ای از سنباده محکم در داخل کارگاه برای افزایش استحکام چسبندگی گیره های کششی و در عین حال کاهش فشار جانبی مونتاژ می شود.

جهت

• 1. برای اتصال قطب ادامه (برج) و قطب پایانه (برج)، قطب کششی یا زوایای خط بالای 25. قطب (برج) طراحی شده است.مشخصات ویژه: یک واحد در هر قطب پایانه (برج)، دو واحد در هر قطب کششی (برج)، دو واحد در هر قطب ادامه (برج).

• می توانید مدل مشخصات مربوط به محدوده قطر کابل مناسب، حداکثر کشش مجاز (MAT) یا طول دهانه را از برگه داده انتخاب کنید.
