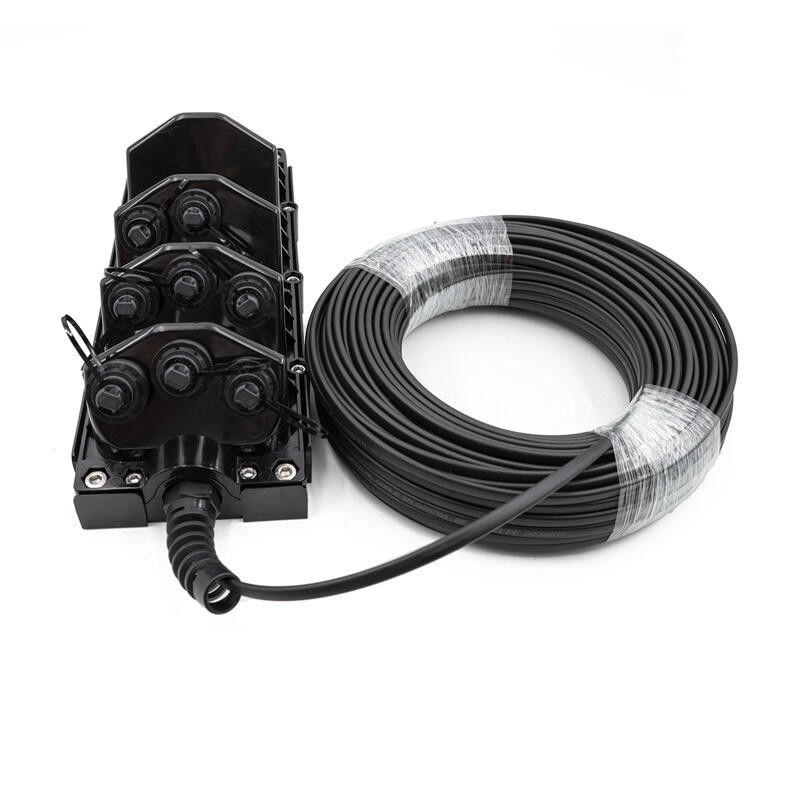

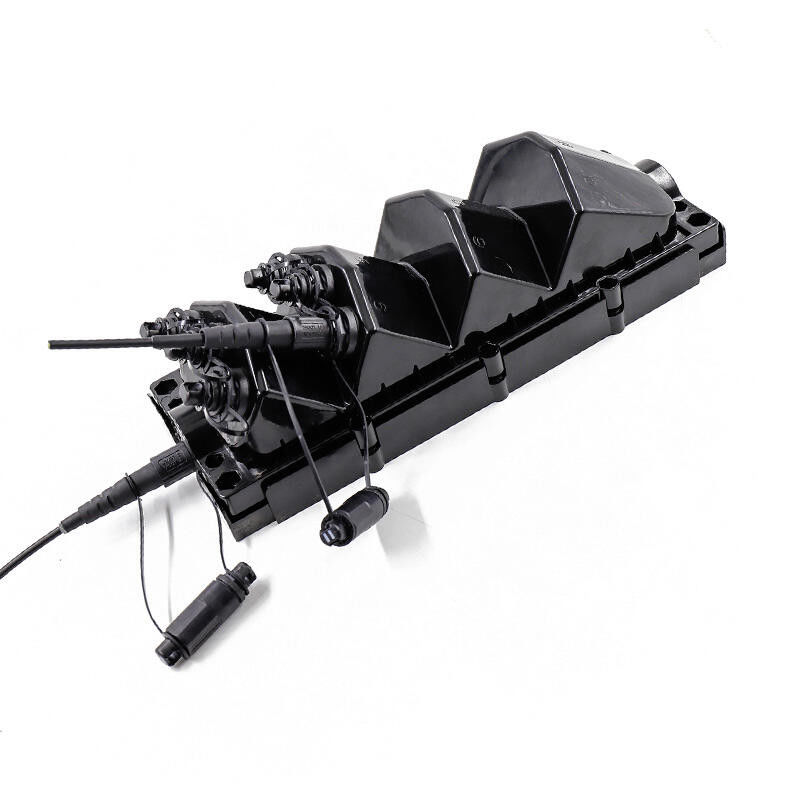

محفظه صحرایی ضد آب IP67 48 هسته ای ضد آب FTTX FTTA

شرح

FTTX Enclosure یک راه حل اقتصادی جدید توزیع شده با فیبر برای استفاده در فضای باز است.با مقایسه محصولات سنتی، FTTX Enclosure آسان است و سازگاری بالایی دارد.می توان آن را برای نصب روی دیوار، نصب هوایی یا نصب میله نگهدارنده بر اساس موقعیت های مختلف استفاده کرد. محفظه FTTX نه تنها در زمینه FTTH استفاده می شود، بلکه در FTTA یا سایر محیط های خشن نیز استفاده می شود.

امکانات

• سازگاری بالا: می توان ODVA، Hconn (سازگار با OptiTap)، Mini SC، ODC، PTLC، PTMPO یا آداپتور برق را مونتاژ کرد.

• مونتاژ کارخانه یا مزرعه.

• به اندازه کافی قوی: تحت نیروی کشش 1200 نیوتن کار طولانی مدت.

• از 2 تا 12 پورت برای اتصالات خشن تک یا چند فیبر.

• با PLC یا آستین اسپلایس برای تقسیم فیبر موجود است.

• استاندارد IP68 ضد آب

• نصب روی دیوار، نصب هوایی یا نصب میله نگهدارنده.

• کاهش سطح زاویه و ارتفاع اطمینان حاصل کنید که هیچ کانکتوری در هنگام کار تداخل نداشته باشد.

• مطابق با استاندارد IEC 61753-1.

• مقرون به صرفه: 40٪ در زمان کار صرفه جویی کنید.

کاربرد

1. فیلد FTTH
راه حل سنتی از ONU یا FDH (واحد شبکه نوری / مرکز توزیع فیبر)، زمانی که کابل نوری تنه به خارج از عمارت ها و ویلاها می رسد، استفاده می کند.محفظه FTTX می تواند جایگزین ONU ​​یا FDH شود زیرا دارای عملکرد توزیع فیبر است.در داخل، می توان آن را 2-4 عدد 1 * 8 یا 1 * 16 PLC ثابت کرد و می توان آن را 24 عدد آستین محافظ اتصال فیبر قرار داد.پس از جفت شدن با کانکتور ضد آب 1-48F IP67 از پیش مونتاژ شده، FTTX Enclosure می تواند هر عمارت و ویلا یا سیلوهای ولتاژ پایین را مستقیماً متصل کند.می توان آن را در خارج از عمارت ها و ویلاها و یا نصب میله نگه داشت.FTTX Enclosure می تواند از دست دادن سیگنال از طریق گره اتصال کمتر را کاهش دهد.در محفظه FTTX از پیش مونتاژ شده در کارخانه، به دلیل عدم عملیات اتصال فیبر، نیازی به اپراتور با مهارت بالا نیست.راندمان نصب را می توان تا 40 درصد افزایش داد.

2. فیلد FTTA
به طور سنتی، واحد رادیویی از راه دور (RRU) و واحد باند پایه ساختمان (BBU) که ​​توسط کابل فیبر نوری متصل می شوند، توپولوژی شبکه ستاره ای را تشکیل می دهند.هر RRU به یک کابل دوبلکس در فضای باز به BBU نیاز دارد.نصب به زمان بیشتری نیاز دارد و هزینه آن بالا خواهد بود. FTTX Enclosure به عنوان یک جعبه تجمع/دمارک کار می کند، RRU و BBU را به هم پیوند می دهد.از BBU تا FTTX Enclosure، فقط به یک کابل هیبریدی چند فیبر نیاز دارید.سپس FTTX Enclosure فیبرها را از طریق مجموعه کابل های ضدآب از پیش مونتاژ شده IP67 به هر RRU تقسیم می کند.RRU می تواند برق را از طریق کانکتور برق مونتاژ شده در FTTX Enclosure دریافت کند. این می تواند از تکرار بیهوده جلوگیری کند.

3. اتصال کابل تنه

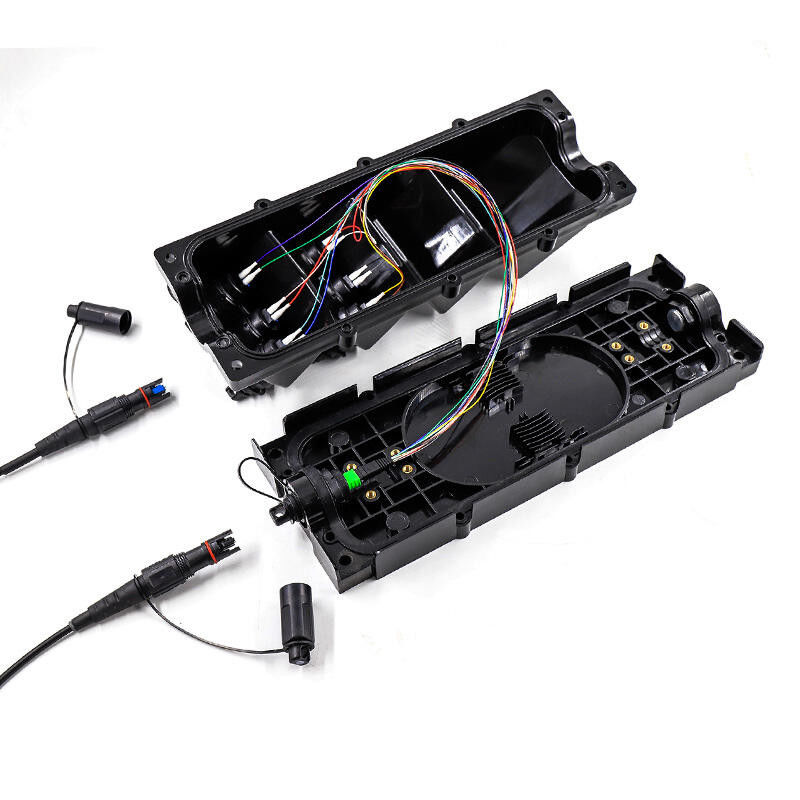

کابل تنه به دلیل محدود بودن طول کابل درام، باید مکرراً به صورت ذوبی جوش داده شود.بنابراین نقطه اتصال ضعیف است و باید به خوبی محافظت شود.هنگامی که کابل تنه وارد محفظه FTTX می شود، توسط کابل ضد پیچ ​​خوردگی (از نوع پلاستیکی یا فلزی) مهر و موم شده و ثابت می شود.برای کابل با قطر 5 تا 14 میلی متر، محفظه FTTX دارای لوازم جانبی مختلفی برای جا دادن است.غده پیچشی می تواند استرس را هنگام خم شدن کابل تنه آزاد کند و از شکستن فیبر محافظت کند.در داخل محفظه FTTX، کابل اصلی و عضو استحکام توسط بست ثابت شده است، که اطمینان حاصل می کند که جعبه می تواند نیروی کشش 1200N را در طولانی مدت تحمل کند.غلاف محافظ اسپلایس (حداکثر 24 عدد) و PLC (حداکثر 2 عدد) را می توان روی بدنه ثابت کرد که تقسیم فیبر FTTX Enclosure را بسیار آسان می کند.طراحی ضد لغزش روی قاب پایه، که اطمینان حاصل می کند که FTTX Enclosure سیم/قطب را محکم نگه می دارد.

4. جستجو یا ارتباطات نظامی
هنگام جستجو یا ارتباطات نظامی، کابل مکرراً پخش می شود.کانکتور و کابل معمولی نمی توانند به طور مکرر مقاومت کنند و کشش و استفاده مجدد با قدرت بالا.در داخل محفظه FTTX، کابل زره پوش و عضو استحکام توسط بست ثابت شده است، که اطمینان حاصل می کند که جعبه می تواند نیروی کشش 1200N را در طولانی مدت تحمل کند.برای استفاده میدانی، به ویژه در ارتباطات شبکه ستاره ای بسیار مناسب است.مواد با استحکام بالا و طراحی رابط قوس الکتریکی اطمینان حاصل کنید که محفظه FTTX در هنگام ضربه زدن به طور غیرعادی کار می کند.

مشخصات
