گیره کششی پیش ساخته برای کابل OPGW

شرح

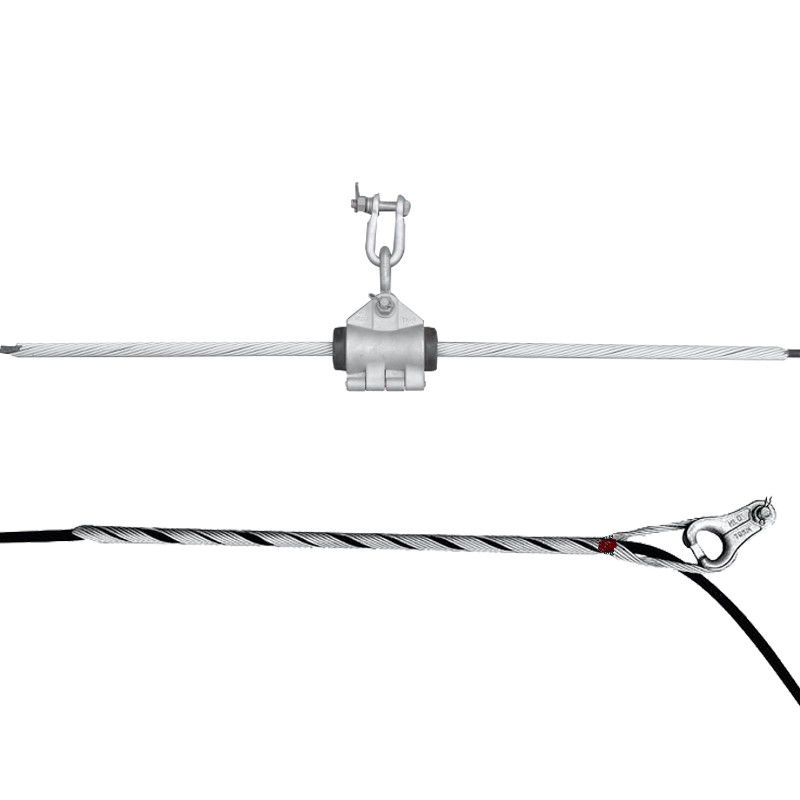

گیره کششی برای اتصال کابل های OPGW و قطب های کششی (یا برج ها) طراحی شده است.میله‌های زره ​​می‌توانند از کابل‌های OPGW محافظت کرده و بالشتک‌سازی کنند.طراحی ویژه میله‌های Armor باعث می‌شود که گیره‌های کششی نمی‌توانند فشار بی‌رویه به کابل‌های OPGW وارد کنند، به طوری که طول عمر عادی سیستم کابل تضمین می‌شود.

مجموعه تنش حلزونی OPGW عمدتاً برای نصب کابل با کمتر از 160KN RTS بر روی برج کشش/قطب، برج/قطب گوشه و برج/قطب ترمینال استفاده می شود.مجموعه کاملی از مجموعه تنش حلزونی OPGW شامل آلیاژ آلومینیوم یا بن بست فولادی با روکش آلومینیوم یا آلومینیوم، میله های تقویت کننده سازه، اتصالات پشتیبانی و گیره های سیم زمین و غیره است.

ساختار و مواد

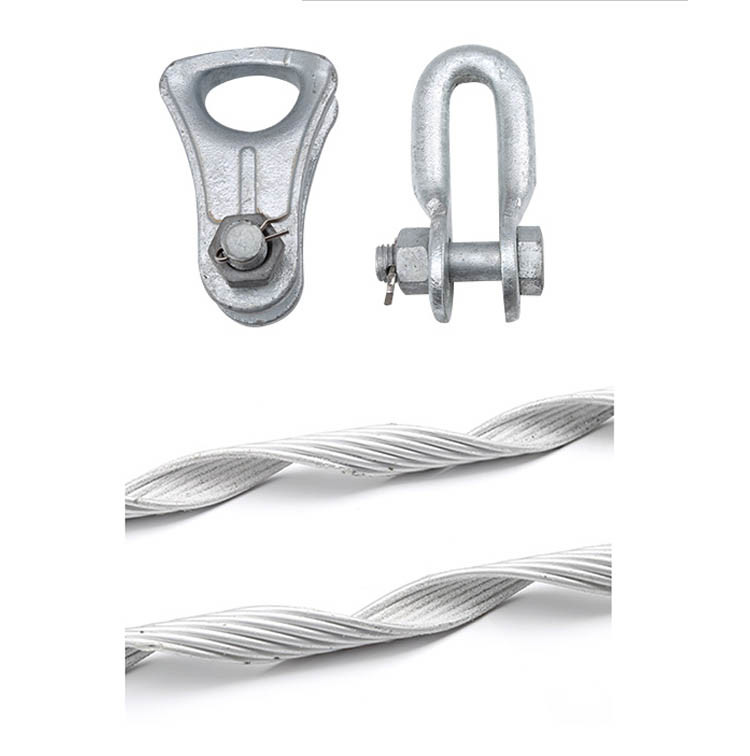

غل و زنجیر---------فولاد گالوانیزه گرم.قلاب با بست بست روی قطب کششی (یا برج) متصل می شود.

صفحه موازی------ فولاد گالوانیزه گرم.صفحه موازی Thimble و U-shackle متصل است.

انگشتانه------------ فولاد ریخته گری گالوانیزه داغ.انگشتانه برای محافظت در خم بن بست Preformed وصل شده و متصل است.

میله های زرهی------- Armor Rods از سیم های فولادی با روکش آلومینیومی ساخته شده است.با لایه ای از سنگ سنباده ذرات داخل آن، Armor Rods می تواند اصطکاک کابل را افزایش دهد.میله ها به چهار زیر مجموعه ساخته می شوند که می توانند خطاهای ناهماهنگی و سرعت نصب را کاهش دهند.انتهای آن به سمت بیرون خم می شود تا از فشار به کابل های OPGW جلوگیری شود.

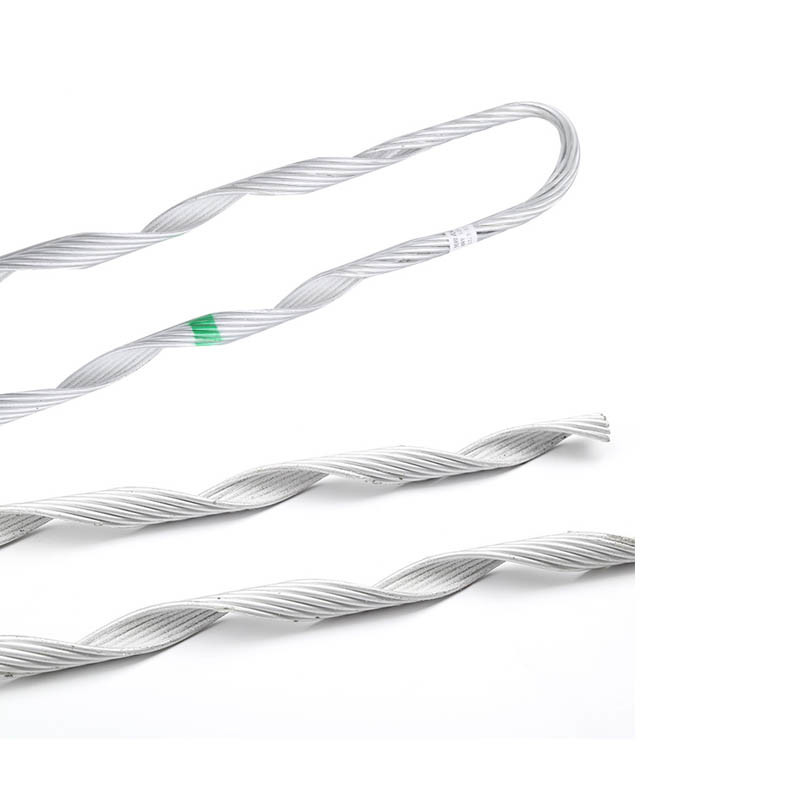

بن بست از پیش ساخته شده--- سیم فولادی با روکش آلومینیومی.بن‌بست پیش‌فرم‌شده به یک زیرمجموعه با لایه‌ای از سنباده سفت در داخل ساخته می‌شود تا ضمن کاهش فشار جانبی، قدرت چسبندگی گیره کششی را افزایش دهد.

جهت

• 1. برای اتصال قطب ترمینال (برج)، قطب کششی (برج) و ادامه قطب (یا برج) طراحی شده است.مشخصات ویژه: یک واحد در هر قطب پایانه (برج)، دو واحد در هر قطب کششی (برج) و دو واحد در هر قطب ادامه (برج).

• مدل مشخصات برای گیره کششی مربوط به محدوده قطر کابل و مقاومت کششی نامی را انتخاب کنید.

• گیره‌های زمینی همراه با گیره‌های کششی فروخته می‌شوند و نصب مستقیم آن بر روی میله‌های بن‌بست از پیش ساخته شده و میله‌های زرهی ممنوع است.
