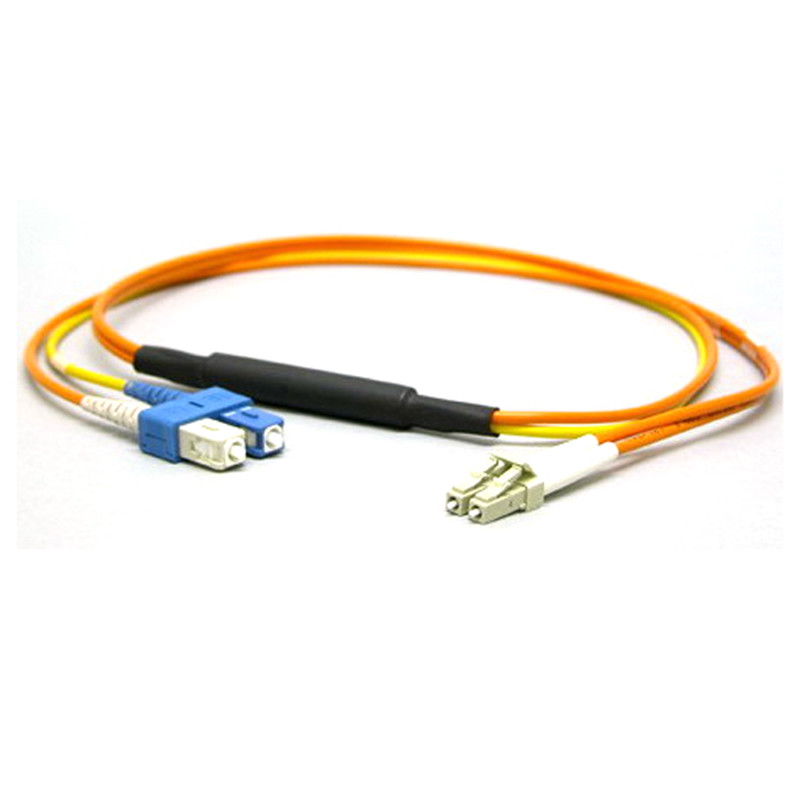

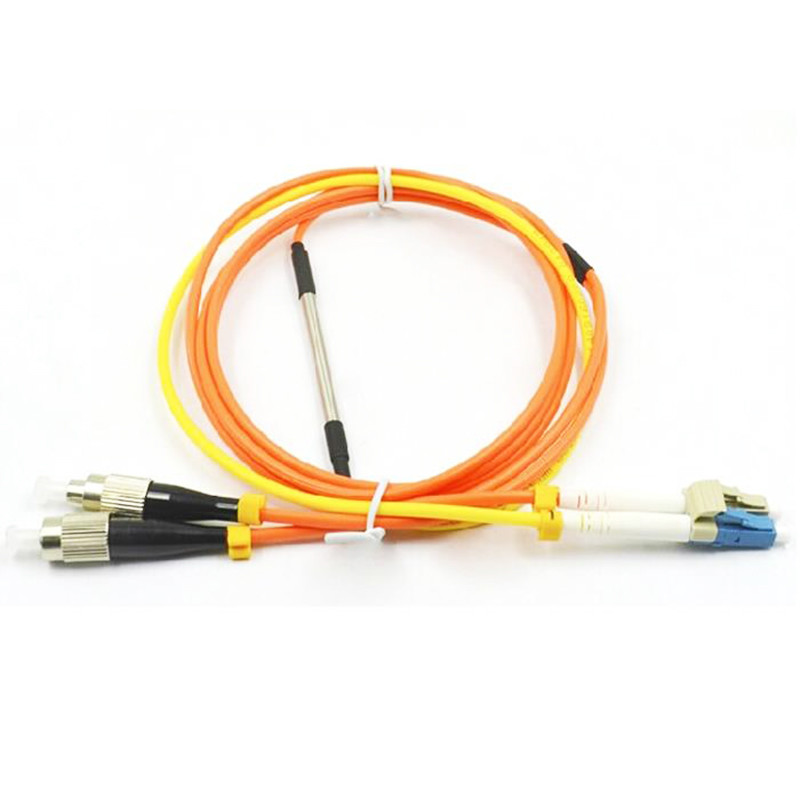

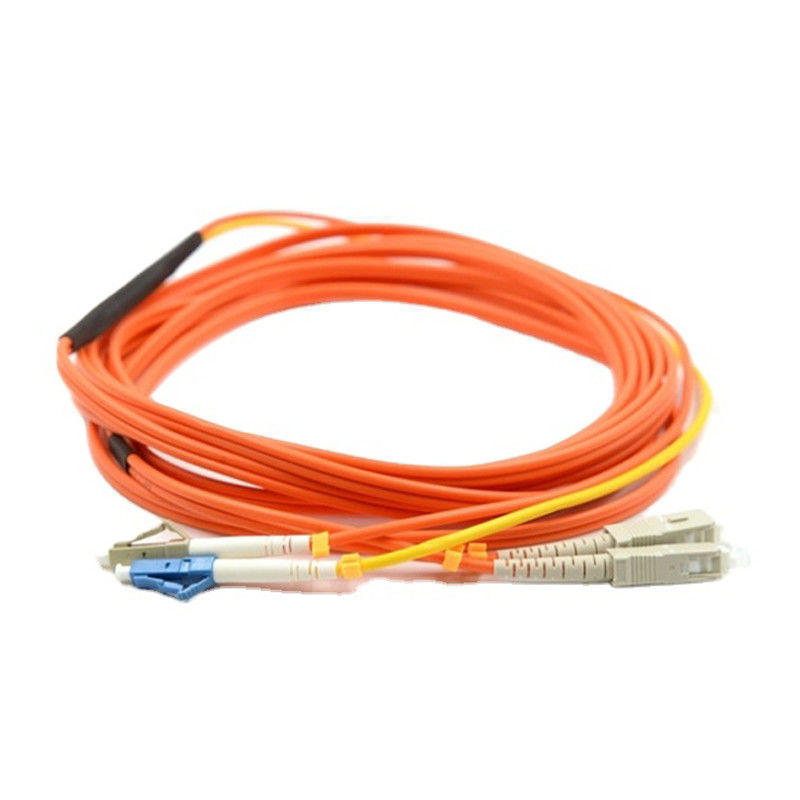

وصله سیم فیبر نوری چند حالته تا تک حالته  حالت تهویه کننده فیبر پچ سرب

حالت- تهویه پچ کوردها

شرح

Mode Conditioning Patchcord برای استفاده در راه حل Gigabit Ethernet 1000BASE-LX طراحی شده است.

این پچ کورد دوبلکس از کانکتورهایی در هر انتها با یک فیبر تک حالته به یک اتصال فیبر چند حالته در یکی از دو سر تشکیل شده است.این با استاندارد برنامه IEEE 802.3z مطابقت دارد.این پچ کورد برای اجازه دادن به ماژول های فرستنده گیرنده -LX 1300 نانومتری برای استفاده از اترنت گیگابیتی ضروری است.
پچ کوردهای حالت تهویه بین 2 تا 5 متر طول دارند.داشتن این پچ‌کوردها در طول‌هایی خارج از این محدودیت‌ها عملی نیست.
سیم پچ تهویه مطبوع چندین سیگنال را حذف می کند.

امکانات

• Singelemode LC GBIC را به چند حالته SC Patch Panel تبدیل می کند

• 62.5/125 و 8.3/125

• 1000Base-LX Gigabit Ethernet را روی MMF با جبران افت سیگنال اجرا کنید

• استفاده از فرستنده و گیرنده تک حالته LC GBIC در ستون فقرات فیبر چند حالته با وصله SC

• پرتاب لیزر تک حالته را از مرکز یک فیبر چند حالته جبران می کند

• گارانتی مادام العمر محدود

کابل تهویه حالت حالت چگونه کار می کند
نیاز به این پچ کورد فیبر نوری تهویه‌کننده به دلیل ماهیت راه‌اندازی تک حالته ماژول‌های فرستنده گیرنده-LX یا موج بلند (1300 نانومتر) است که برای اترنت گیگابیتی استفاده می‌شود.

پرتاب یک لیزر تک حالته به مرکز فیبر چند حالته می تواند باعث ایجاد سیگنال های متعددی شود که گیرنده را در انتهای دیگر فیبر گیج می کند.

در آن صورت، یک سیم پچ تهویه‌کننده حالت، این سیگنال‌های چندگانه را حذف می‌کند و به پرتاب تک حالته اجازه می‌دهد تا از مرکز فیبر چند حالته خارج شود.

این نقطه افست یک راه اندازی ایجاد می کند که شبیه به راه اندازی LED چند حالته معمولی است.(نمودار زیر را ببینید)

نحوه نصب کابل تهویه حالت Mode
اگر سوئیچ گیگابیتی LX شما مجهز به کانکتورهای SC یا LC است، لطفاً مطمئن شوید که پایه زرد (Singlemode) کابل را به سمت انتقال و پایه نارنجی (مولتی مد) را به سمت دریافت تجهیزات وصل کنید.

ضروری است که این پیکربندی در هر دو طرف حفظ شود. تعویض انتقال و دریافت فقط در سمت کارخانه کابل انجام می شود. (نمودار زیر را ببینید)

مشخصات
