| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 10 عدد |
| جزئیات بسته بندی: | کیسه PP، جعبه داخلی، جعبه بیرونی |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 800000 |
| مدل شماره: | FOSC-1022M | تحویل: | FOB |
|---|---|---|---|
| مناسب برای: | 4،6،8،12،24 (هسته ها) | تعداد سینی های اتصال: | 4 عدد x 24F |
| خم شدن الیاف: | > 40 میلی متر | قطر: | 5-25 میلی متر |
| برجسته: | محفظه اتصال فیبر نوری 25 میلی متری,محفظه اتصال فیبر نوری 24F,بسته شدن مفصل فیبر نوری 12 هسته ای |
||

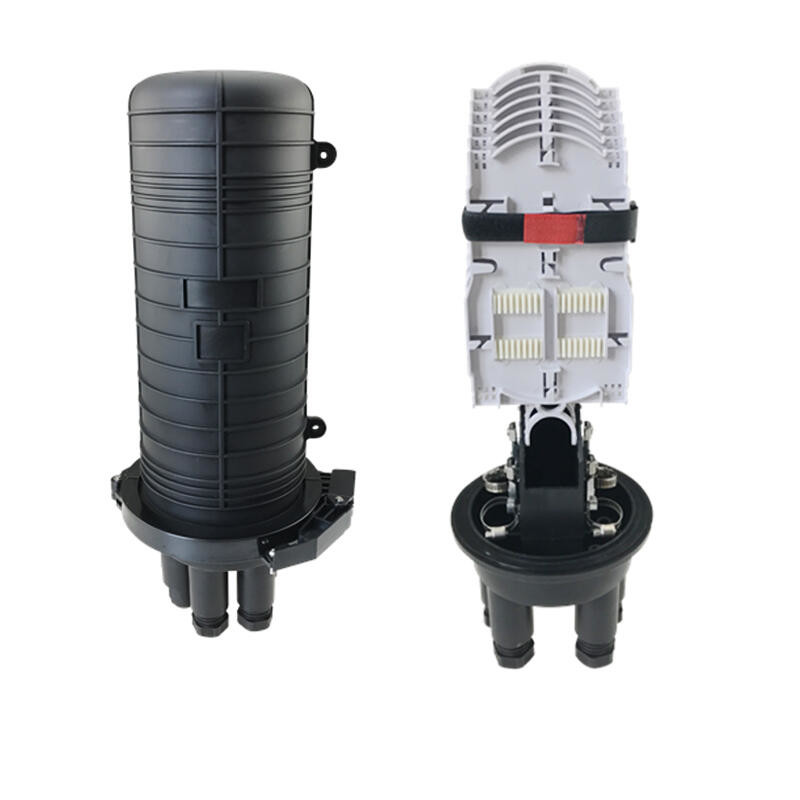

FOSC برای محافظت از اتصالات کابل فیبر در کاربردهای مستقیم و انشعاب مناسب است.می توان آن را در برنامه های هوایی، زیرزمینی مستقیم مدفون، دیواری، منهول و کانال قرار داد.
بر اساس یک فرمول پیشرفته، قطعات پلاستیکی از پلاستیک مهندسی با استحکام بالا با تجهیزات کنترل عددی ساخته شده اند، بنابراین به طور موثر از پیری محصولات ناشی از سرما، گرما، اکسیژن و اشعه ماوراء بنفش جلوگیری می کند.
محفظه قوی و اجزای اصلی، ضد حریق، ضد آب و ضد زلزله هستند و در عین حال از اتصالات در هنگام کشیدن، کشش و ضربه محافظت می کنند.
قابلیت اطمینان و استفاده طولانی مدت را در دمای محیط از -40 تا 80 + ℃ تضمین می کند.
مناسب برای الیاف دسته ای و روبانی
هوایی
زیرزمینی
بالا رفتن از دیوار
نصب کانال و نصب دستی
دمای محیط از -40 تا +65 درجه سانتیگراد متغیر است.
ساختار آب بندی
جنس بدنه پلاستیک صنعتی با کیفیت بالا.

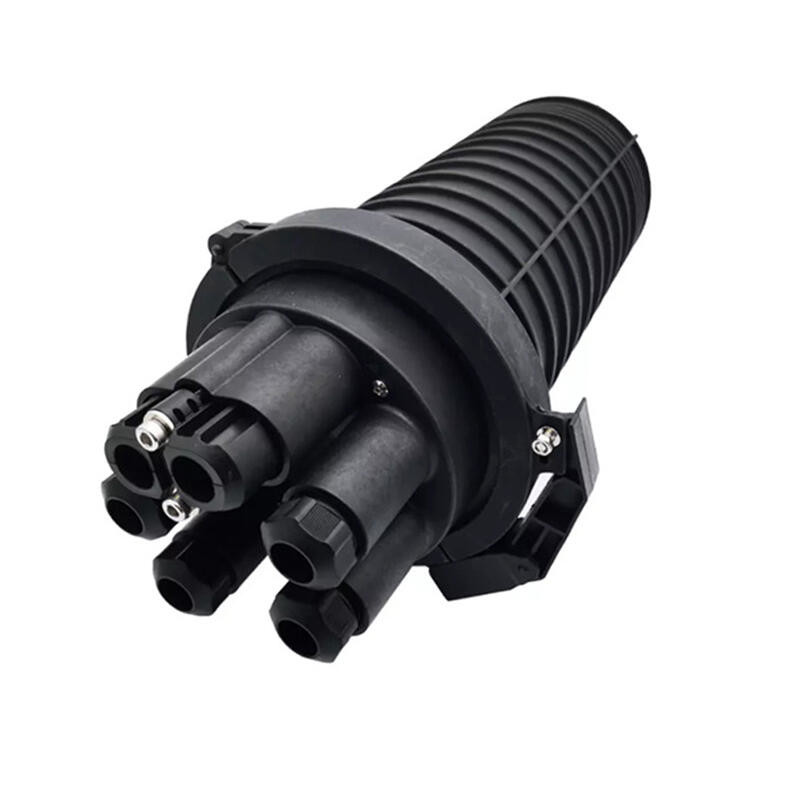

4 سوراخ گرد برای ورودی کابل.
مناسب برای قطر کابل 5mm-25mm.
پشتیبانی از هوایی، زیرزمینی، خط لوله، سوراخ های انسان، سوراخ های دست.
سطح حفاظت به IP68 می رسد.
دسترسی 360 درجه، خم شدن فیبر > 40 میلی متر.
حداکثر ظرفیت: 96 فیبر.
تعداد سینی اتصال: 4 عدد x 24F
دمای کار: -40 ℃ تا +60 ℃
فشار اتمسفر: 70 ~ 106 کیلو پاسکال
عملکرد آب بندی دمای معمولی: 72 ساعت، فشار هوای داخلی 70Kpa، بدون کاهش.
عملکرد آب بندی در دمای بالا: 60 ℃168h، فشار هوای داخلی 70Kpa، بدون کاهش.
مقاومت کششی: 1000 نیوتن
مقاومت فشاری: 2000 نیوتن / 10 سانتی متر مربع در مدت 1 دقیقه
مقاومت عایق: بیش از 10MΩ بین قطعات فلزی یا بین قطعات فلزی و زمین
قدرت دی الکتریک: 15 کیلو ولت DC، 2 دقیقه، بدون جرقه و قوس پروازی
|
ابعاد بیرونی (ارتفاع x قطر) |
475mm×210mm |
|
وزن (به استثنای جعبه بیرونی) |
2250-2310 گرم |
|
تعداد پورت های ورودی/خروجی |
1 پورت دو سوراخ با دهانه میانی 4 پورت گرد |
|
قطر کابل فیبر |
10 تا 25 میلی متر |
|
ظرفیت FOSC |
Bunchy: 24-144 (هسته ها) |
|
خیر |

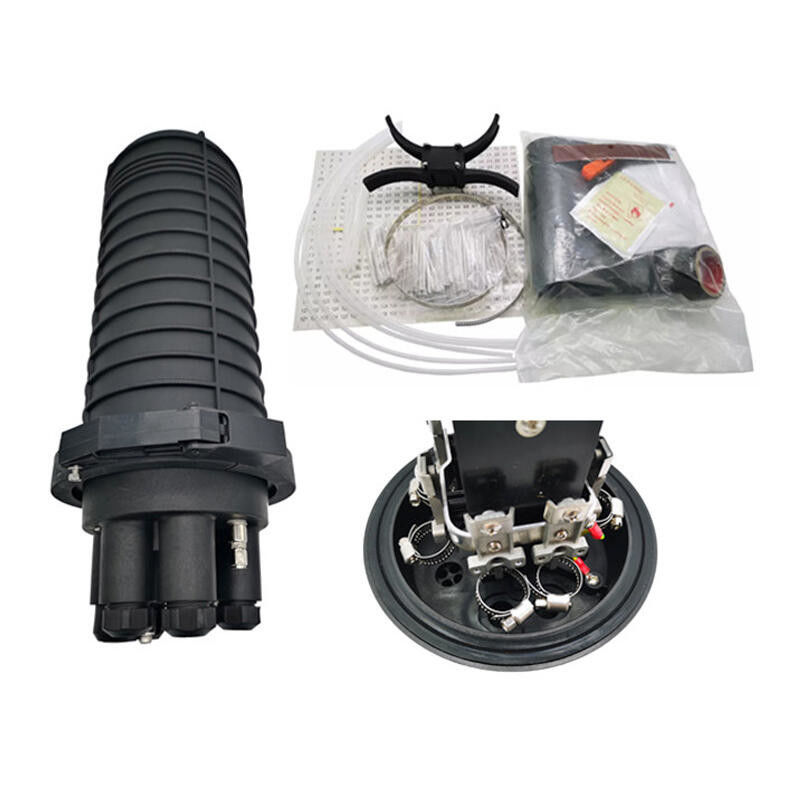

نام اجزاء |
تعداد |
استفاده |
ملاحظات |
| 1 |
پوشش FOSC |
1 قطعه |
محافظت از اتصالات کابل فیبر به طور کامل |
ارتفاع x قطر 475mm x 210mm |
| 2 |
سینی اتصال فیبر نوری |
حداکثر4 سینی (دسته ای) |
تثبیت آستین محافظ گرما انقباض پذیر و الیاف نگهدارنده |
مناسب برای: Bunchy: 4،6،8،12،24 (هسته) |
| 3 |
سینی نگهدارنده فیبر |
1 قطعه |
الیاف نگهدارنده با پوشش محافظ |
|
| 4 |
پایه |
1 مجموعه |
تثبیت ساختار داخلی و خارجی |
|
| 5 |
حلقه پلاستیکی |
1 مجموعه | تثبیت بین پوشش FOSC و پایه | |
| 6 | اتصالات مهر و موم | 1 قطعه | آب بندی بین پوشش FOSC و پایه | |
| 7 | شیر تست فشار | 1 مجموعه | پس از تزریق هوا، برای تست فشار و تست آب بندی استفاده می شود | پیکربندی مطابق با نیاز |
| 8 | دستگاه استخراج زمین | 1 مجموعه | استخراج قطعات فلزی از الیاف کابل در FOSC برای ارتینگ ارتباط |
پیکربندی مطابق با نیاز |
