| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 10 عدد |
| جزئیات بسته بندی: | کیسه PP، جعبه داخلی، جعبه بیرونی |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 800000 |
| مدل شماره: | OTDR-3302S | تحویل: | FOB |
|---|---|---|---|
| برجسته: | ابزار تست فیبر 1550 نانومتری دستی,ابزار تست فیبر 22 دسی بل otdr,مجموعه تست فیبر نوری RJ45 اترنت |
||

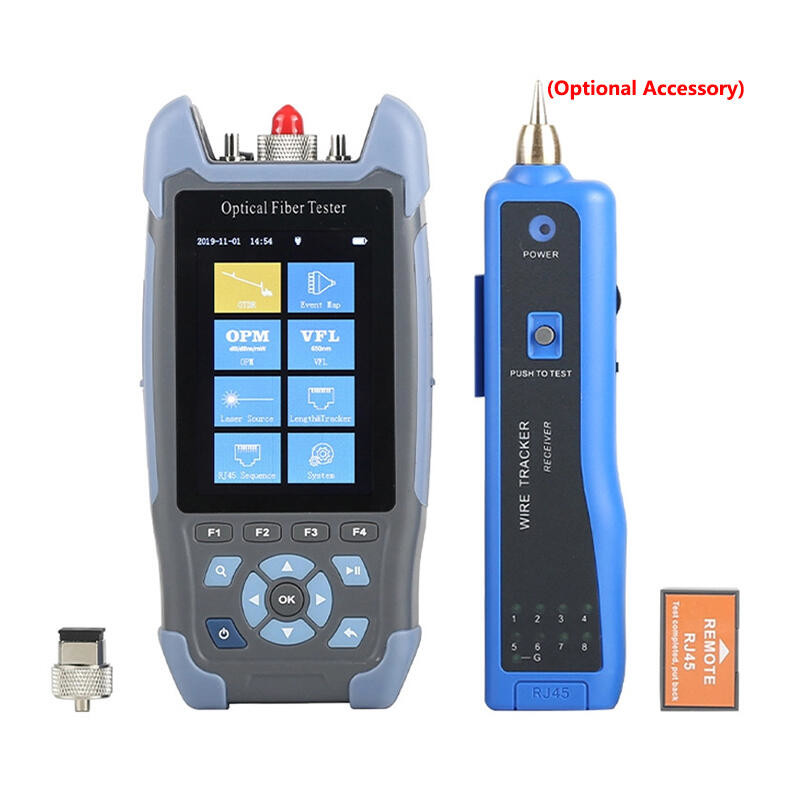

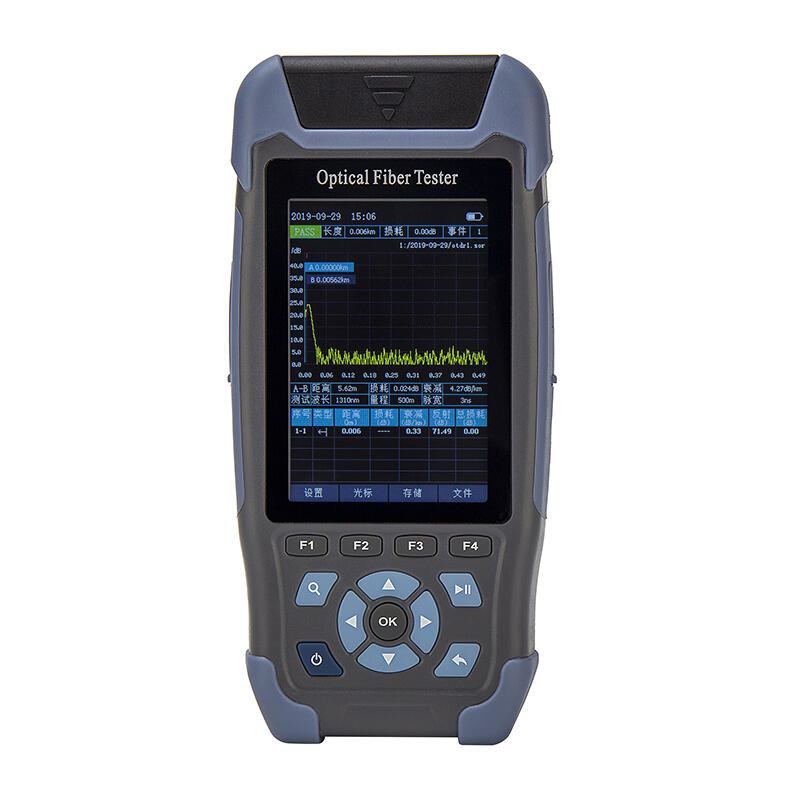

OTDR-3302S Mini Pro OTDR برای FTTx و دسترسی به شبکه و ساخت و نگهداری، برای تست نقطه شکست فیبر، طول، تلفات و تشخیص خودکار نور ورودی، تست خودکار با یک کلید اعمال می شود.این تستر با صفحه نمایش ال سی دی رنگارنگ 3.5 اینچی، طراحی پوسته پلاستیکی جدید، ضد ضربه و ریزش جمع و جور است.این تستر همچنین 8 عملکرد را با عملکردهای بسیار یکپارچه OTDR، نقشه های رویداد، منبع نور پایدار، قدرت سنج نوری، یاب خطای بصری، تصحیح توالی کابل، اندازه گیری طول کابل و عملکردهای روشنایی ترکیب می کند.می تواند سریع نقطه شکست، کانکتور جهانی، حافظه داخلی 600، کارت TF، حافظه USB و باتری لیتیومی داخلی 4000 میلی آمپر ساعتی، شارژ USB را شناسایی کند.این یک انتخاب خوب برای کار میدانی طولانی مدت است.
9 عملکرد در 1 دستگاه
OTDR: 1310/1550 نانومتر، 24/22 دسی‌بل، 5 متر تا 60 هزار کیلومتر
نقشه رویداد (شبیه به EXFO iOLM
قدرت سنج نوری: -50~+26dB
منبع نور نوری: 1310/1550 نانومتر، >-5dB
یاب خطای بصری: >=10 متر
دنباله کابل اترنت RJ45
فاصله کابل اترنت RJ45ردیاب کابل اترنت RJ45
چراغ LED
عیب یابی آخرین مایل FTTx
تست لینک نقطه به نقطه
تست شبکه CATV
|
Mini-Pro OTDR |
||
|
مدل |
OTDR-3302S |
|
|
طول موج |
1310nm/1550nm±20nm |
|
|
نوع فیبر |
G.652 SM Fiber |
|
|
محدوده دینامیکی |
24dB/22dB |
|
|
محدوده تست |
5 متر تا 60 کیلومتر |
|
|
منطقه کور رویداد |
3 متر |
|
|
منطقه کور ATT |
8 متر |
|
|
عرض پالس |
3ns ~ 10 us |
|
|
دقت محدوده |
± (1 متر + فاصله نمونه گیری + 0.005٪ * فاصله آزمایش) |
|
|
دقت از دست دادن |
± 0.2dB/dB |
|
|
نقاط نمونه برداری |
16 هزار تا 128 هزار |
|
|
وضوح نمونه برداری |
0.05 متر تا 8 متر |
|
|
دقت بازتاب |
± 3dB |
|
|
ذخیره سازی داده ها |
درونی؛ داخلی:≥600، خارجی: کارت TF |
|
|
سطح ایمنی لیزر |
کلاسⅡمرحله |
|
|
فرمت فایل |
فرمت استاندارد فایل SOR |
|
|

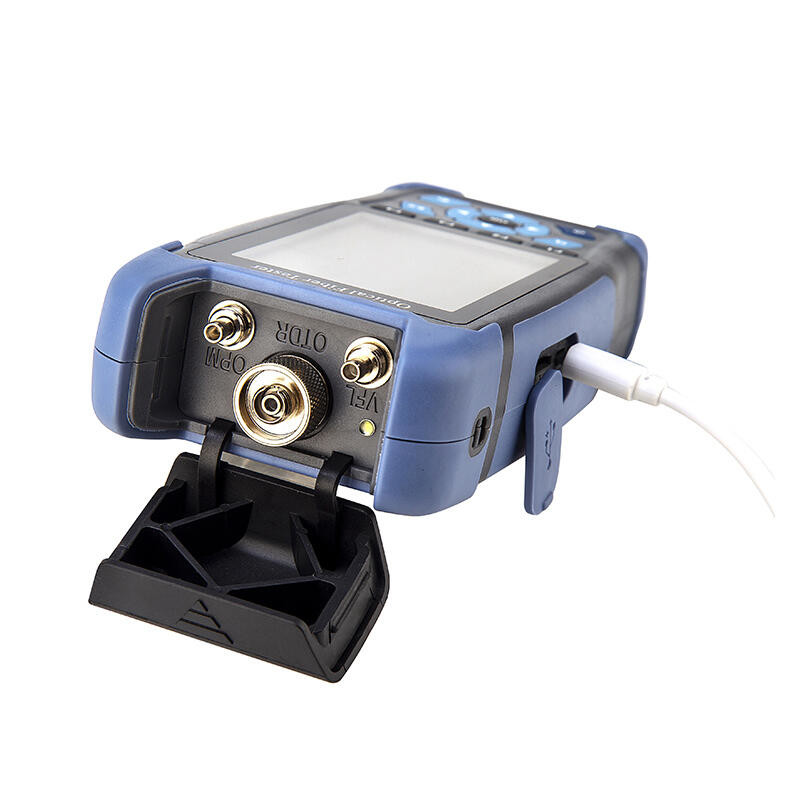

رابط |
FC/UPC (SC، ST قابل تعویض) |
|
|
قدرت سنج نوری |
||
|
محدوده موج |
800 نانومتر تا 1700 نانومتر |
|
|
نوع رابط |
یونیورسال FC/SC/ST |
|
|
محدوده تست |
-50dBm~+26dBm |
|
|
عدم قطعیت |
± 5% |
|
|
شناسایی فرکانس |
CW/270/330/1k/2kHz |
|
|
کالیبراسیون طول موج |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
منبع نور نوری |
||
|
نوع LD |
FP-LD |
|
|
طول موج خروجی |
1550nm±20nm |
1310nm/1550nm±20nm |
|
توان خروجی |
≥-5dBm |
|
|
فرکانس مدولاسیون |
270/330/1k/2kHz |
|
|
ثبات |
CW، ± 0.5dB/15min (تست بعد از 15 دقیقه پیش گرم کردن) |
|
|
رابط |
FC/UPC (SC، ST قابل تعویض) |
|
|
VFL |
||
|
طول موج کار |
650nm±20nm |
|
|
توان خروجی |
≥10 میلی وات |
|
|
حالت |
CW/1Hz/2Hz |
|
|
رابط |
FC/SC/ST |
|
|
اندازه گیری طول کابل RJ45 |
||
|
محدوده تست |
1000 متر |
|
|
سایر پارامترها |
||
|
نمایش دادن |
LCD رنگی 3.5 اینچی |
|
|
رابط داده |
میکرو USB |
|
|
ذخیره سازی خارجی |
کارت TF |
|
|
منبع تغذیه |
باتری لیتیوم پلیمری: 3.7 ولت، 4000 میلی آمپر ساعت، آداپتور برق: 5 ولت دی سی، 2 آمپر |
|
|
عمر باتری |
آماده به کار> 20 ساعت، زمان اندازه گیری> 12 ساعت |
|
|
دمای عملیاتی |
-10℃~+50℃ |
|
|
دمای ذخیره سازی |
-40℃~+70℃ |
|
|
رطوبت نسبی |
0~95% غیر متراکم |
|
|
وزن |
≤350 گرم |
|
|
بعد، ابعاد، اندازه |
173mm*82mm*37mm |
|
توجه داشته باشید:
1. دمای تست 25℃±2℃، حداکثر عرض پالس، میانگین زمان≥3min.
2. شرایط تست Event Blind Zone عبارتند از حداقل محدوده، حداقل عرض پالس، افت بازتاب انتهای نوری≥45dB، مقدار معمولی.
|
نه |
نام |
تعداد |
تذکر دهید |
|
1 |
میزبان |
1 |
باتری شامل |
|
2 |
آداپتور |
1 |
|
|
3 |
خط داده |
1 |
|
|
4 |
سی دی (نرم افزار آنالیز، راهنمای کاربر) |
1 |
|
|
5 |
راهنمای کاربری |
1 |
|
|
6 |
کانکتور SC/UPC |
1 |
|
|
7 |
گواهی کالیبراسیون |
1 |
|
|
8 |
گواهی صلاحیت / کارت ضمانت خدمات |
1 |
|
|
9 |
برش های پنبه ای را تمیز کنید |
10 |
|
|
10 |
کیسه ابزار |
1 |
|
