| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 10 عدد |

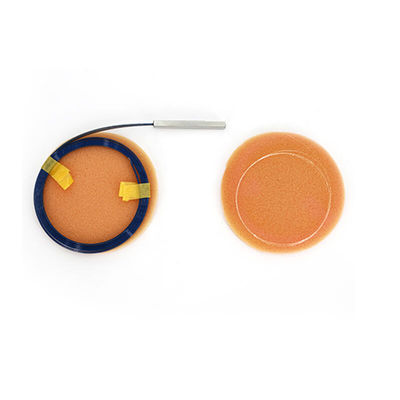

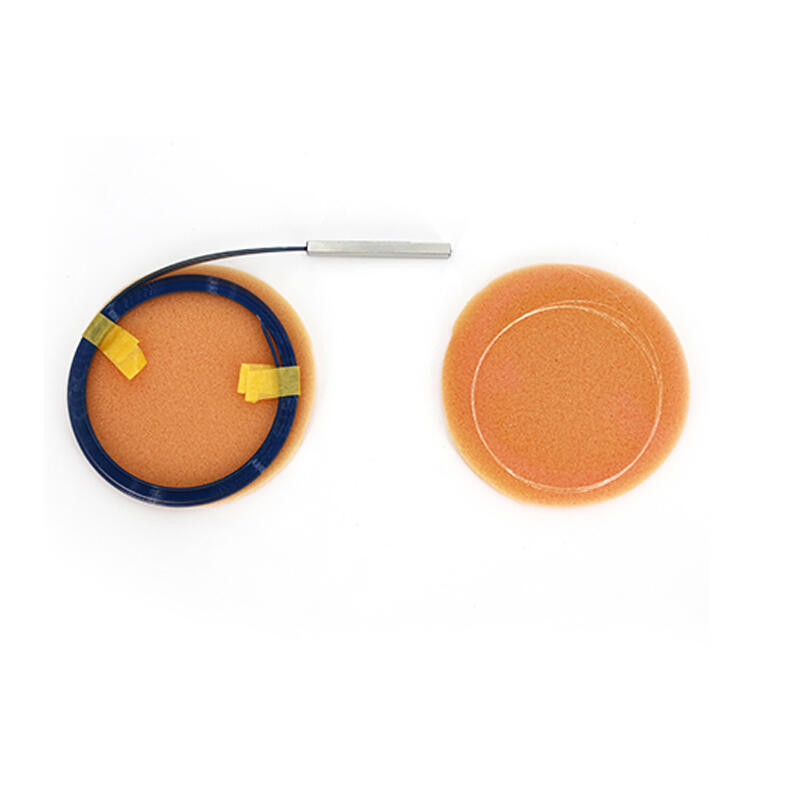

| جزئیات بسته بندی: | کیسه PP، جعبه داخلی، جعبه بیرونی |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 800000 |
| شماره مدل: | فیبر نوری PLC Splitter نوع فیبر برهنه | تحویل: | FOB |
|---|---|---|---|
| برجسته کردن: | 1260nm 1x8 بدون فیبر FTTH محصولات,محصولات FTTH 1260nm,0.4db ftth جعبه پایان فیبر نوری |
||

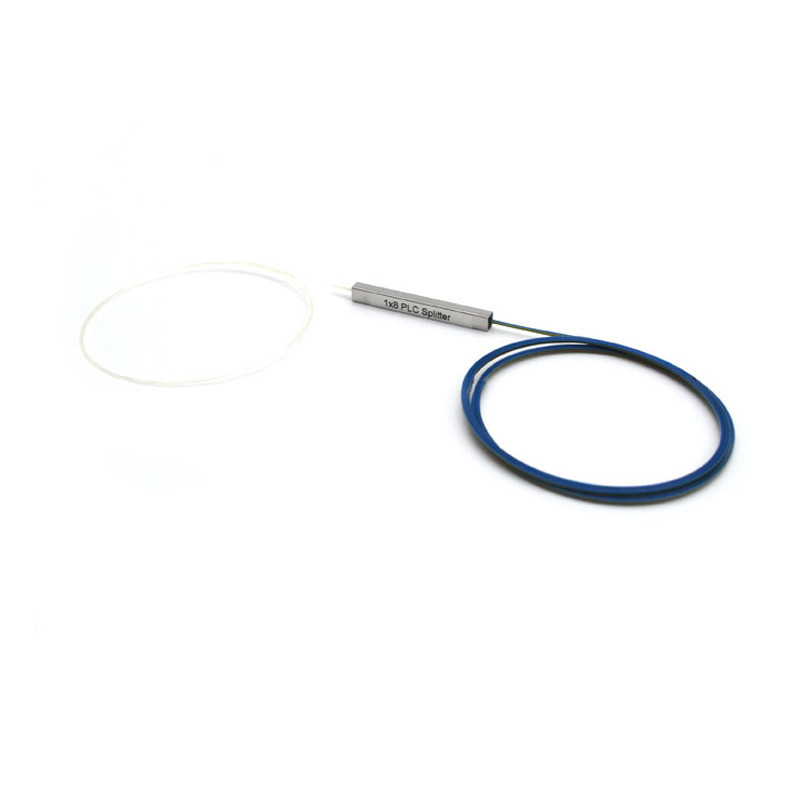

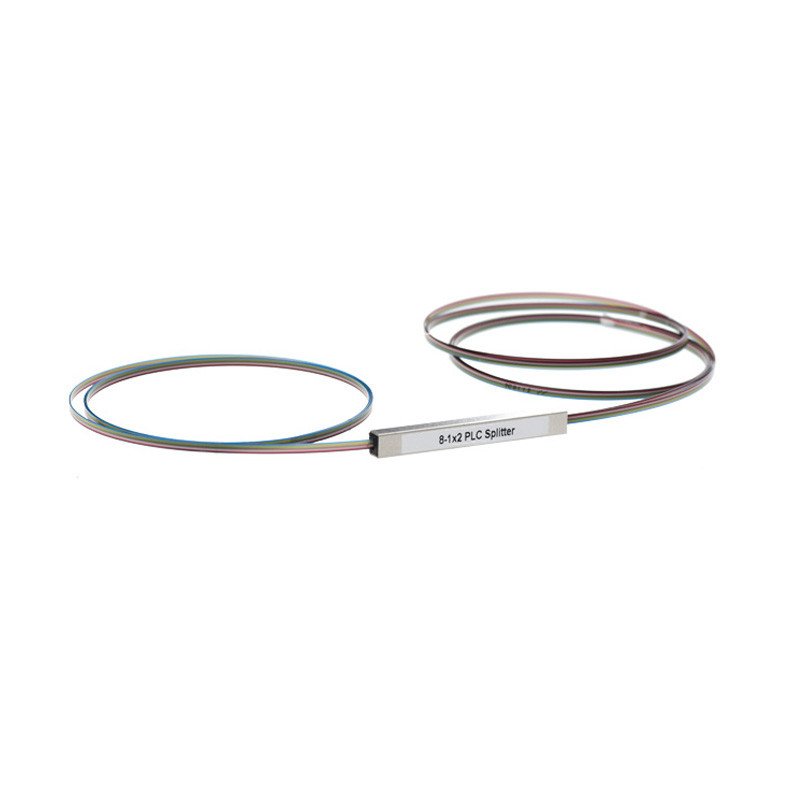

اسپلیترهای پی ال سی (مدار موج نوری مسطح) تقسیم کننده های تک حالته با نسبت تقسیم یکنواخت از یک فیبر ورودی به فیبرهای چندگانه خروجی هستند.تعداد تقسیم های موجود عبارتند از: 1x4، 1x8، 1x16، و 1x32.اسپلیترهای PLC با فیبر تک حالته لوله شل 900 میکرومتر و بسته به نیاز شما در دسترس هستند.اسپلیترهای PLC بدون اتصال بدون اتصال برای اتصال یا اتصال آسان ارائه می شوند.اسپلیترهای PLC متصل با فیبر نوری انتخابی شما در دسترس هستند.اتصالات: LC/UPC، LC/APC، SC/UPC، SC/APC، FC/UPC، FC/APC و ST/UPC.
از دست دادن درج کم
PDL کم
طراحی فشرده
یکنواختی کانال به کانال خوب
طول موج عملیاتی گسترده:
از 1260 نانومتر تا 1650 نانومتر
دمای عملیات گسترده:
از -40 تا 85 درجه سانتیگراد
قابلیت اطمینان و پایداری بالا
سیستم های FTTX
شبکه های PON
پیوندهای CATV
توزیع سیگنال نوری
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
جدول 1 – تقسیم کننده PLC 1×N
| مولفه های | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| طول موج عملیاتی (nm) | 1260 تا 1650 | ||||||
| نوع فیبر | G657A1 یا مشتری مشخص شده است | ||||||
| افت درج (dB) (درجه P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| یکنواختی از دست دادن (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| تلفات وابسته به قطبش (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| ضرر برگشتی (dB) (درجه P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| جهت دهی (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| تلفات وابسته به طول موج (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| پایداری دما (-40-85 ℃) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| دمای عملیاتی (℃) | -40 تا 85 | ||||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||||
| ابعاد دستگاه (میلی متر) | 4*4*40 | 4*4*40 | 4*4*40 | 4*7*50 | 4*7*50 | 4*12*60 | N/A |
| ابعاد ماژول (میلی متر) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
| ابعاد مینی ماژول (میلی متر) | 4*4*40 | 4*7*60 | 4*7*60 | 4*12*60 | 6x20x80 | 6x40x80 | N/A |
جدول 2 – تقسیم کننده PLC 2×N
| مولفه های | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| طول موج عملیاتی (nm) 1260 ~ 1650 | ||||||
| فیبر نوع G657A1 یا مشتری مشخص شده است | ||||||
| افت درج (dB) (درجه P/S) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| یکنواختی از دست دادن (dB) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| تلفات وابسته به قطبش (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| ضرر برگشتی (dB) (درجه P/S) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| جهت دهی (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| تلفات وابسته به طول موج (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| پایداری دما (-40~ | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 85 ℃ (dB) | ||||||
| دمای عملیاتی (℃) | -40 تا 85 | |||||
| دمای ذخیره سازی (℃) | -40 تا 85 | |||||
| ابعاد دستگاه (میلی متر) | 4*4*40 | 4*4*40 | 4*4*40 | 4*7*50 | 4*7*50 | 4*12*60 |
| ابعاد ماژول (میلی متر) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| ابعاد مینی ماژول (میلی متر) | 4*4*40 | 4*7*60 | 4*7*60 | 4*12*60 | 6x20x80 | 6x40x80 |
