| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 10 عدد |
| جزئیات بسته بندی: | کیسه PP، جعبه داخلی، جعبه بیرونی |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 800000 |
| مدل شماره: | شکاف لوله فولادی | تحویل: | FOB |
|---|---|---|---|
| برجسته: | شکاف لوله فولادی 1x2,شکاف لوله فولادی 1650NM,تقسیم کننده فیبر نوری plc 1x8 |
||

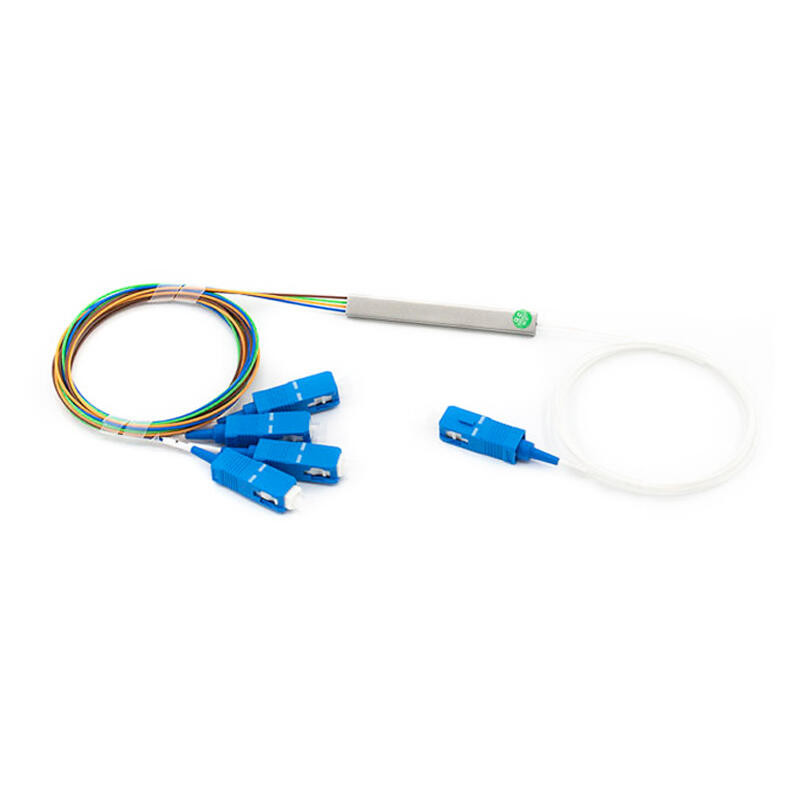

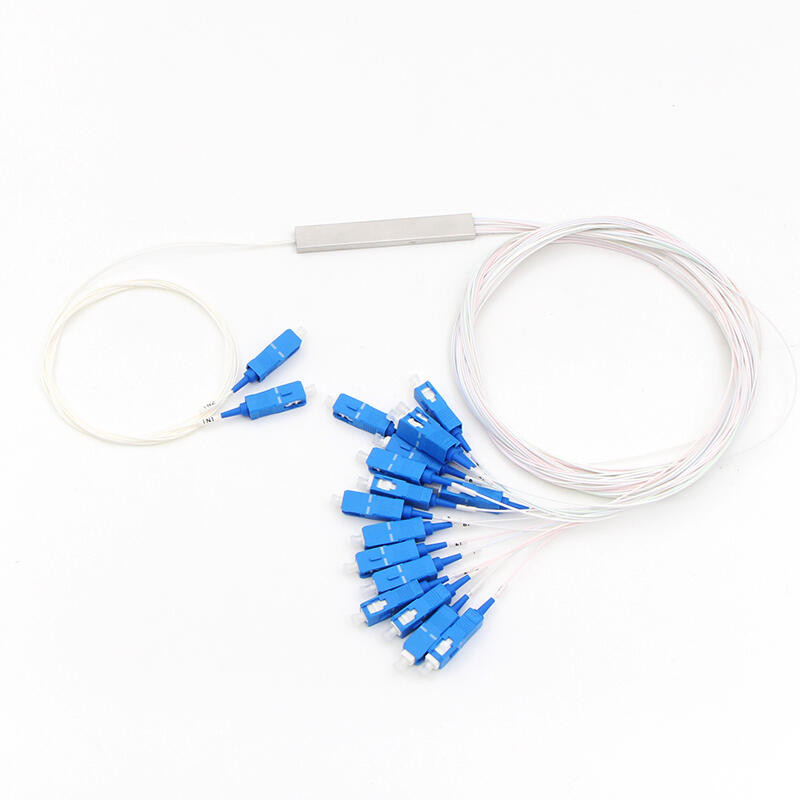

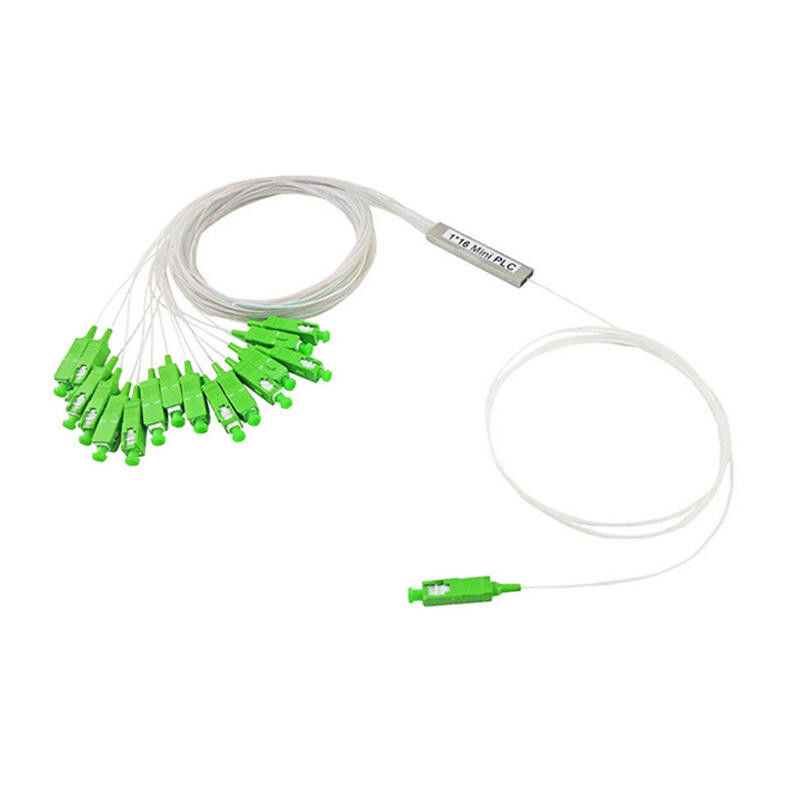

اسپلیتر مدار موج نور مسطح (PLC) نوعی دستگاه مدیریت توان نوری است که با استفاده از فناوری موجبر نوری سیلیس ساخته شده است.دارای اندازه کوچک، قابلیت اطمینان بالا، محدوده طول موج عملیاتی گسترده و یکنواختی کانال به کانال خوب است و به طور گسترده در شبکه های PON برای تحقق تقسیم توان سیگنال نوری استفاده می شود.ما مجموعه کاملی از محصولات تقسیم کننده 1xN و 2xN را ارائه می دهیم که برای کاربردهای خاص طراحی شده اند.همه محصولات الزامات GR-1209-CORE و GR-1221-CORE را برآورده می کنند.
جدول 1 – تقسیم کننده PLC 1×N
| مولفه های | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| طول موج عملیاتی (nm) | 1260 تا 1650 | ||||||
| نوع فیبر | G657A1 یا مشتری مشخص شده است | ||||||
| افت درج (dB) (درجه P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| یکنواختی از دست دادن (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| تلفات وابسته به قطبش (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| ضرر برگشتی (dB) (درجه P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| جهت دهی (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| تلفات وابسته به طول موج (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| پایداری دما (-40-85 ℃) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| دمای عملیاتی (℃) | -40 تا 85 | ||||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||||
| ابعاد دستگاه (میلی متر) | 4*4*40 | 4*4*40 | 4*4*40 | 4*7*50 | 4*7*50 | 4*12*60 | N/A |
| ابعاد مینی ماژول (میلی متر) | 4*4*40 | 4*7*60 | 4*7*60 | 4*12*60 | 6x20x80 | 6x40x80 | N/A |
جدول 2 – تقسیم کننده PLC 2×N
| مولفه های | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| طول موج عملیاتی (nm) | 1260 تا 1650 | |||||
| نوع فیبر | G657A1 یا مشتری مشخص شده است | |||||
| افت درج (dB) (درجه P/S) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| یکنواختی از دست دادن (dB) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| تلفات وابسته به قطبش (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| ضرر برگشتی (dB) (درجه P/S) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| جهت دهی (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| تلفات وابسته به طول موج (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| پایداری دما (-40-85 ℃) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| دمای عملیاتی (℃) | -40 تا 85 | |||||
| دمای ذخیره سازی (℃) | -40 تا 85 | |||||
| ابعاد دستگاه (میلی متر) | 4*4*40 | 4*4*40 | 4*4*40 | 4*7*50 | 4*7*50 | 4*12*60 |
| ابعاد مینی ماژول (میلی متر) | 4*4*40 | 4*7*60 | 4*7*60 | 4*12*60 | 6x20x80 | 6x40x80 |
