| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 10 عدد |
| جزئیات بسته بندی: | کیسه PP، جعبه داخلی، جعبه بیرونی |
| زمان تحویل: | 2-7 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 800000 |
| مدل شماره: | SC FC ST MU LC | تحویل: | FOB |
|---|---|---|---|
| برجسته: | تقسیم کننده فیبر نوری GPON 1x4,تقسیم کننده فیبر نوری 1x4 1x8,1x2 تقسیم کننده نوری 1650 نانومتری |
||

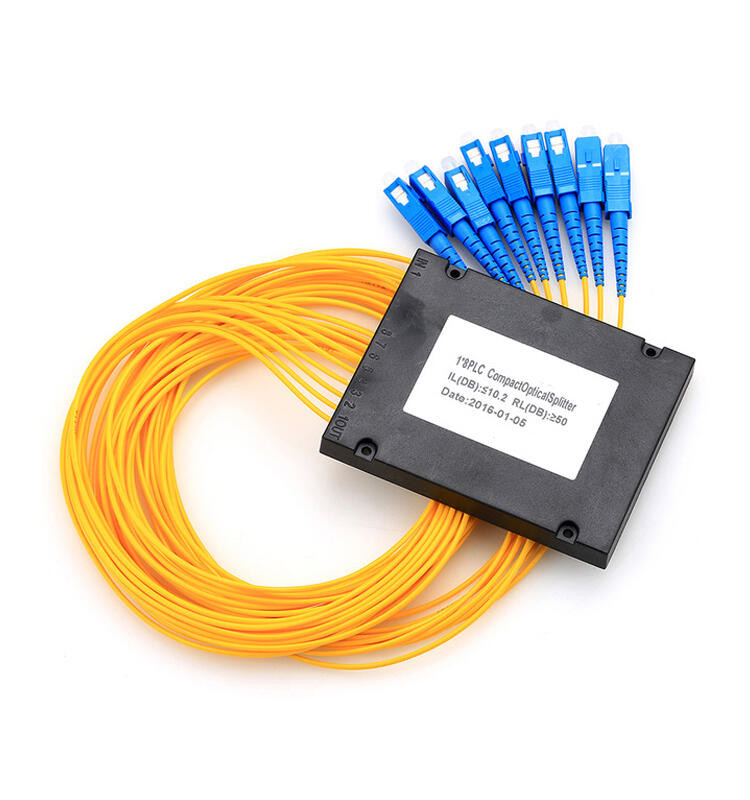

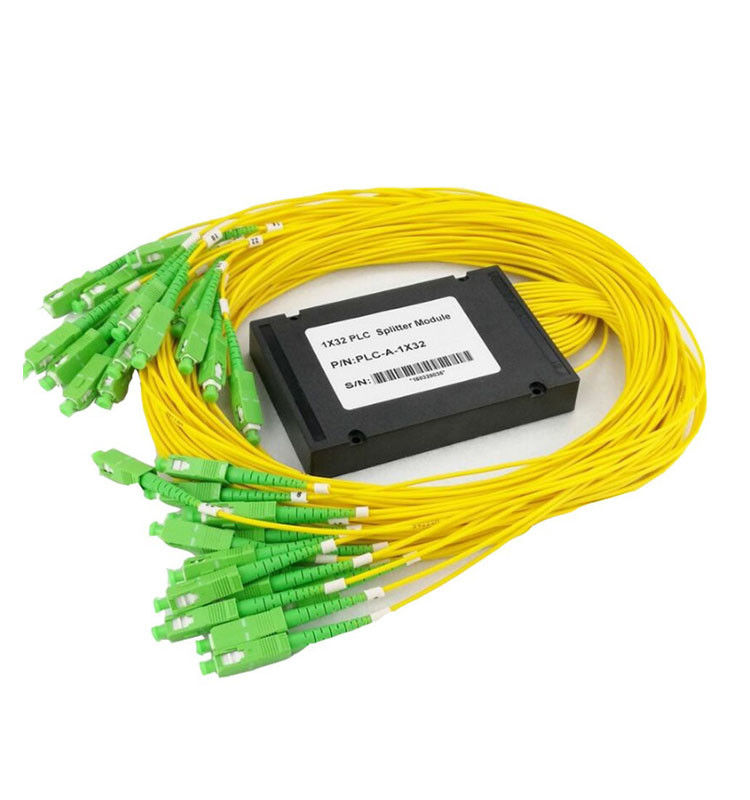

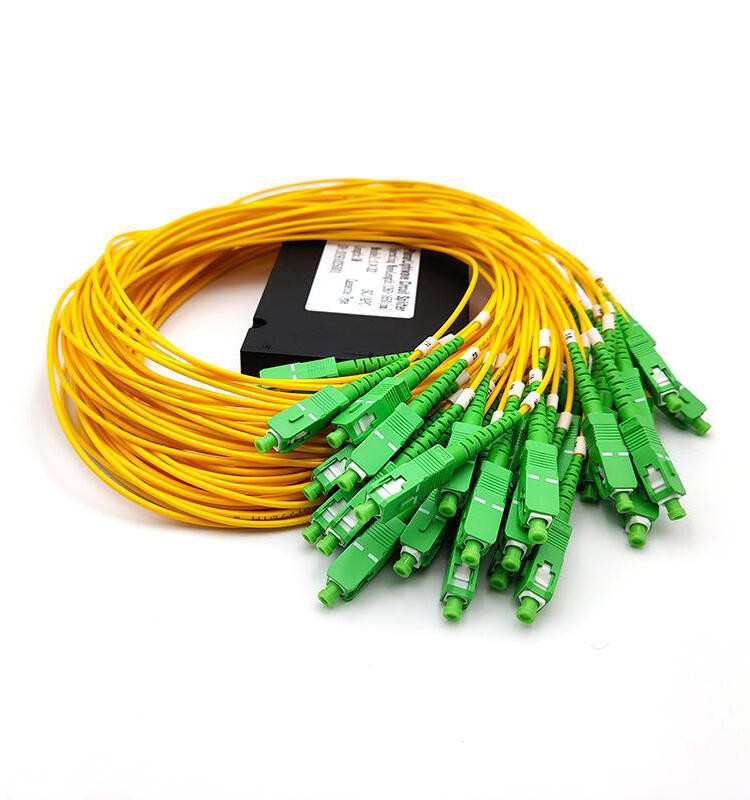

جعبه ABS شکاف فیبر نوری PLC FTTH GPON
شرح
اسپلیترهای پی ال سی (مدار موج نوری مسطح) تقسیم کننده های تک حالته با نسبت تقسیم یکنواخت از یک فیبر ورودی به فیبرهای چندگانه خروجی هستند.تعداد تقسیم های موجود عبارتند از: 1x4، 1x8، 1x16، و 1x32.اسپلیترهای PLC با فیبر تک حالته لوله شل 900 میکرومتر و بسته به نیاز شما خاتمه یا قطع نمی شوند.اسپلیترهای PLC بدون اتصال بدون اتصال برای اتصال یا اتصال آسان ارائه می شوند.اسپلیترهای اتصال دهنده PLC با انتخاب شما از کانکتورهای فیبر نوری موجود هستند: LC/UPC، LC/APC، SC/UPC، SC/APC، FC/UPC، FC/APC، و ST/UPC.
امکانات
از دست دادن درج کم
PDL کم
طراحی فشرده
یکنواختی کانال به کانال خوب
طول موج عملیاتی گسترده:
از 1260 نانومتر تا 1650 نانومتر
دمای عملیات گسترده:
از -40 تا 85 درجه سانتیگراد
قابلیت اطمینان و پایداری بالا
کاربرد
سیستم های FTTX
شبکه های PON
پیوندهای CATV
توزیع سیگنال نوری
انطباق
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
مشخصات فنی
جدول 1 – تقسیم کننده PLC 1×N
|
مولفه های |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
طول موج عملیاتی (nm) |
12601650 |
||||||
|
نوع فیبر |
G657A1 یا مشتری مشخص شده است |
||||||
|
افت درج (dB)(درجه P/S) |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
17/17.4 |
20./20.4 |
23.8/24.2 |
|
یکنواختی از دست دادن (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
2.5 |
|
تلفات وابسته به قطبش (dB) |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
0.4 |
|
ضرر برگشتی (dB) (درجه P/S) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
جهت دهی (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
تلفات وابسته به طول موج (dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
پایداری دما (-40~85 ℃) (dB) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
دمای عملیاتی (℃) |
-4085 |
||||||
|
دمای ذخیره سازی (℃) |
-4085 |
||||||
|
ابعاد دستگاه (میلی متر) |
4*4*40 |
4*4*40 |
4*4*40 |
4*7*50 |
4*7*50 |
4*12*60 |
N/A |
|
ابعاد ماژول (میلی متر) |
100x80x1 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
140×115×18 |
|
ابعاد مینی ماژول (میلی متر) |
4*4*40 |
4*7*60 |
4*7*60 |
4*12*60 |
6x20x80 |
6x40x80 |
N/A |
جدول 2 – تقسیم کننده PLC 2×N
|
مولفه های |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
طول موج عملیاتی (nm) 12601650 |
|
|
|
|
|
|
|
فیبر نوع G657A1 یا مشتری مشخص شده است |
|
|
|
|
|
|
|
افت درج (dB)(درجه P/S) |
4 |
7.6 |
11 |
14.4 |
17.5 |
21 |
|
یکنواختی از دست دادن (dB) |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
2.2 |
|
تلفات وابسته به قطبش (dB) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
ضرر برگشتی (dB) (درجه P/S) |
0.2 |
0.2 |
0.3 |
0.3 |
0.4 |
0.4 |
|
جهت دهی (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
تلفات وابسته به طول موج (dB) |
0.3 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
پایداری دما (-40～ |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
دمای عملیاتی (℃) |
-4085 |
|
|
|
|
|
|
دمای ذخیره سازی (℃) |
-4085 |
|
|
|
|
|
|
ابعاد دستگاه (میلی متر) |
4*4*40 |
4*4*40 |
4*4*40 |
4*7*50 |
4*7*50 |
4*12*60 |
|
ابعاد ماژول (میلی متر) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
ابعاد مینی ماژول (میلی متر) |
4*4*40 |
4*7*60 |
4*7*60 |
4*12*60 |
6x20x80 |
6x40x80 |
