| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | درام چوبی، کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | FTTH GJYFJH | OD (mm): | 4.5±/0.2 |
|---|---|---|---|
| برجسته: | FTTH کابل فیبر نوری تبلیغات گرد,کابل فیبر نوری adss 4.6 میلی متر,کابل فیبر نوری کششی 6.0 میلی متر GJYFJH |
||

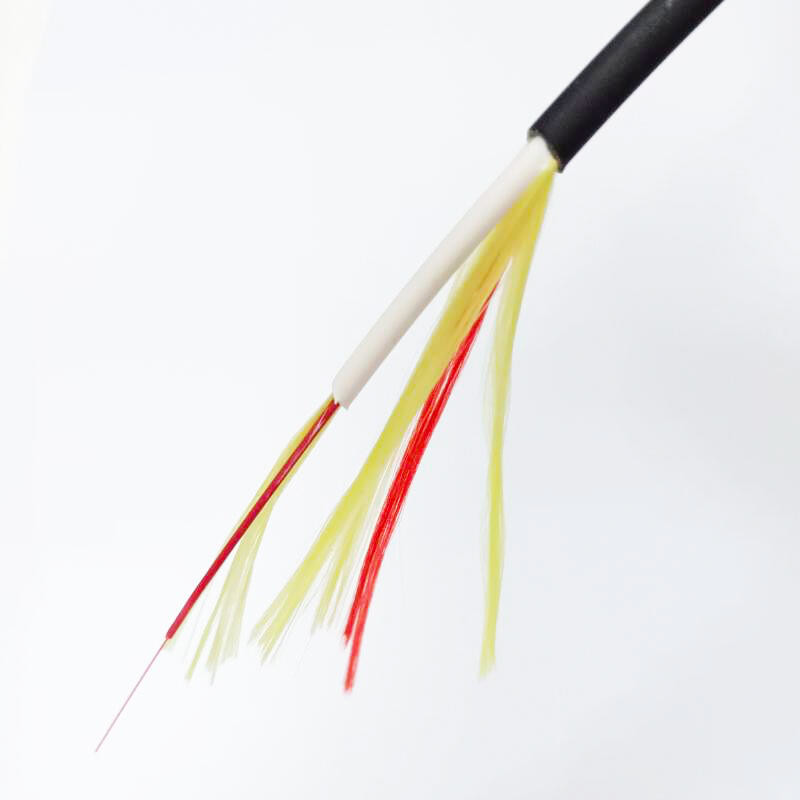

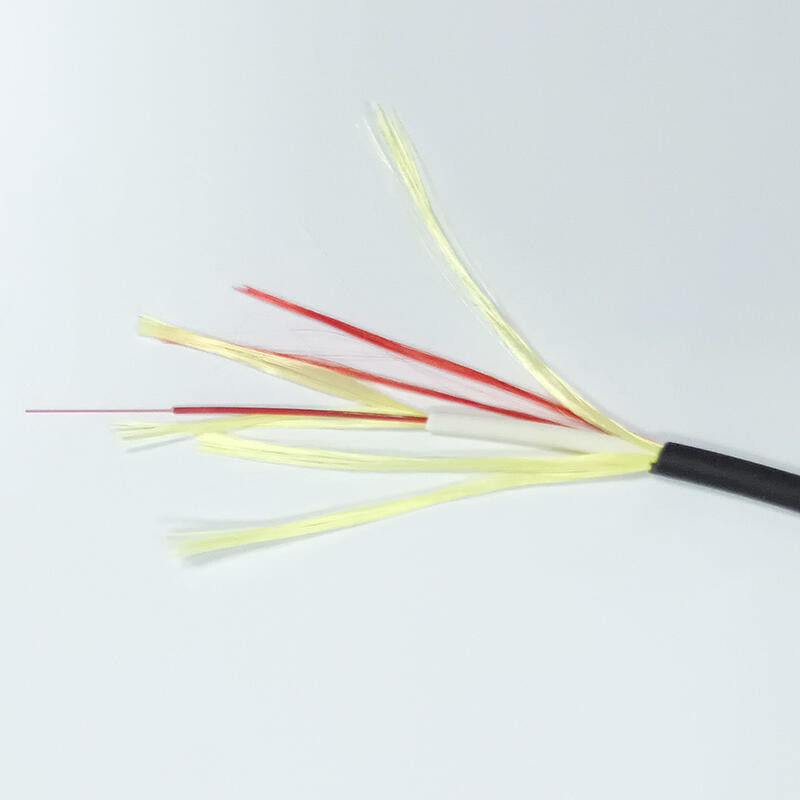

غلاف دوگانه کابل گرد FTTH برای استفاده در فضای باز/داخل 4.6 میلی متر
شرح
هنگام ورود به ساختمان، غلاف بیرونی کابل به سادگی برداشته می شود تا ژاکت بازدارنده شعله داخلی نمایان شود.این عملیات سریع است و نصب آسان از یک محیط بیرونی به یک محیط داخلی را بدون نیاز به دو کابل مختلف و یک اتصال کابل امکان پذیر می کند.
کابل دراپ اصولاً برای نصب مستقیم در نظر گرفته شده است، یعنی نصب با منگنه یا گیره یا مسیریابی در مسیرهای کابل کشی و قالب گیری.این روش نصب، الزامات سخت تری را برای کابل ها از نظر عملکرد خمشی، مقاومت در برابر له شدن و سایر پارامترهای مکانیکی ایجاد می کند.
LSZH Dual Jacket Cable یک کابل فیبر نوری برای کاربردهای FTTx داخلی و خارجی است.طراحی منحصر به فرد ژاکت دوتایی کابل را قادر می سازد تا در فضای باز و همچنین بخش های کوتاه در داخل خانه نصب شود.کابل دارای دو غلاف ضد شعله کم دود است، بیرونی یک نوع مشکی مقاوم در برابر اشعه ماوراء بنفش است.
کابل قطره به دلیل فیبر G657 و محدودیت خمش داخلی طراحی کابل، عملکرد خمشی بسیار خوبی دارد.کابل به خودی خود حداقل شعاع خمش را کنترل می کند و اجازه پیچ خوردن را می دهد.
ویژگی های کابل
قطر بیرونی کوچک، سبک وزن، مقاوم در برابر شعله، به راحتی جدا شدن، میرایی کم، از نظر فیزیکی نرم
اتصال مستقیم بین کابل های بافر محکم و بدون نیاز به جعبه اتصال یا پیگ دم
مناسب برای نصب، بهره برداری و مناسب برای نگهداری
برنامه های کاربردی
به عنوان کابل اتصال ساختمان به ساختمان
به عنوان کابل نرم داخلی در امتداد دیوار، سقف، بین لایه ها و در مجاری
به عنوان پیگتیل، اتصال دهنده های متحرک و سیم های پچ برای تجهیزات ارتباطی

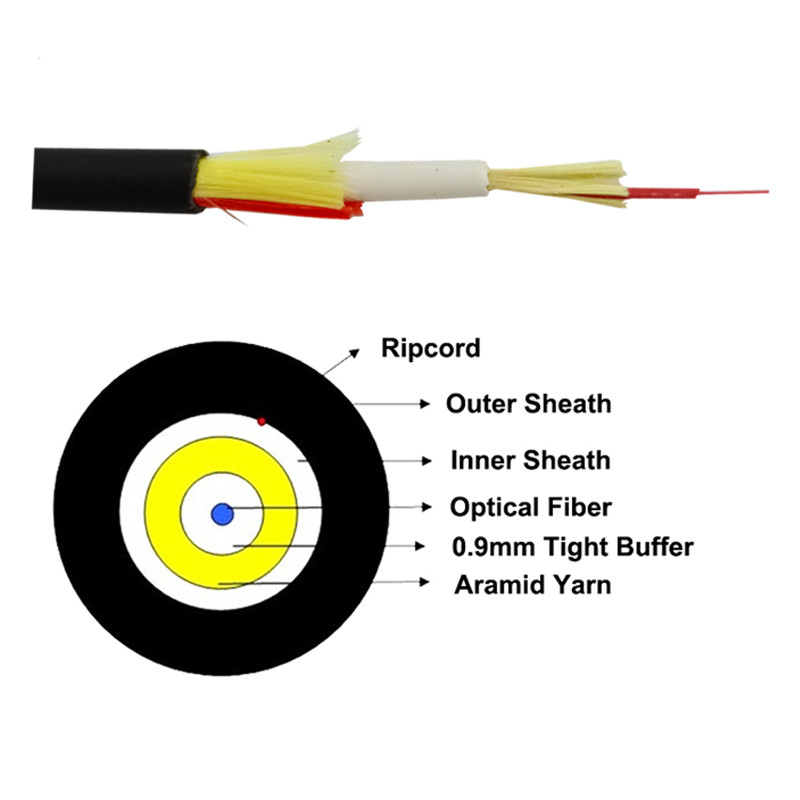

پارامترهای فنی کابل
تعداد فیبر | 1 | |
OD (mm) | 4.5±/0.2 | |
کابل | مواد | UV - LSZH |
ضخامت (میلی متر) | 0.9±0.1 |
|
OD (mm) | 0.1±3.0 |
|
کابل داخلی | مواد | LSZH |
ضخامت (میلی متر) | 0.5±0.05 |
|
OD (mm) | 0.05±0.85 |
|
بافر | مواد | LSZH |
وزن اسمی t (kg/km) | 24 |
|
حداکثر مقاومت کششی (N) | دراز مدت | 120 |
کوتاه مدت | 240 |
|
حداقل شعاع خمشی (mm) | استاتیک | 10D |
پویا | 20D |
|
حداکثر مقاومت در برابر خرد شدن (N/100mm) | دراز مدت | 300 |
کوتاه مدت | 1000 |
|
اعضای قدرت | نخ آرامید |
|
حفاظت از محیط زیست | سازگار با RoHS |
|
ذخیره سازی یا حمل و نقل | -20 تا 70 درجه سانتیگراد |
|
عمل | -20 تا 60 درجه سانتیگراد |
|
محدوده دما | نصب و راه اندازی | -20 تا 60 درجه سانتیگراد |
ویژگی های نوری G657A2
مشخصات | شرایط | مقادیر مشخص شده | واحدها |
مشخصات هندسی |
|
|
|
قطر روکش | 0.7±125.0 | میکرومتر |
|
روکش غیر دایره ای | ≤0.7 | % |
|
قطر پوشش | 245±5 | میکرومتر |
|
خطای تمرکز روی پوشش/روکش | ≤12 | میکرومتر |
|
پوشش غیر دایره ای | ≤6.0 | % |
|
خطای تمرکز هسته/روکش | ≤0.5 | میکرومتر |
|
حلقه | ≥4 | متر |
|
ویژگی های نوری | |||
1310 نانومتر | ≤0.35 | دسی بل در کیلومتر |
|
1383 نانومتر | ≤0.35 | دسی بل در کیلومتر |
|
1550 نانومتر | ≤0.21 | دسی بل در کیلومتر |
|
تضعیفی | 1625 نانومتر | ≤0.23 | دسی بل در کیلومتر |
تضعیف در مقابل طول موج | 1525 تا 1575 نانومتر | ≤0.02 | مگاهرتز * کیلومتر |
1285 ~ 1330 نانومتر | ≤0.03 | مگاهرتز * کیلومتر |
|
طول موج پراکندگی صفر | 1300 تا 1324 | نانومتر |
|
شیب پراکندگی صفر | 0.092 ≤ | ps/(nm2*km) |
|
پراکندگی حالت پلاریزاسیون |
|
|
|
حداکثر فیبر فردی PMD | ≤0.1 | ps/km1/2 |
|
ارزش لینک طراحی PMD | ≤0.06 | ps/km1/2 |
|
نیروی معمولی | 0.04 | ps/km1/2 |
|
طول موج قطع کابل | ≤1260 | نانومتر |
|
قطر میدان حالت | 1550 نانومتر | 9.3 ~ 10.3 | میکرومتر |
1310 نانومتر | 8.4 ~ 9.3 | میکرومتر |
|
شاخص شکست گروهی | 1550 نانومتر | 1.467 |
|
1310 نانومتر | 1.466 |
|
|
ویژگی های محیطی | 1310 نانومتر، 1550 نانومتر و 1625 نانومتر | ||
چرخه دما | -60 تا +85 درجه سانتیگراد | ≤0.05 | دسی بل در کیلومتر |
چرخه دما-رطوبت | -10℃ تا +85℃، | ≤0.05 | دسی بل در کیلومتر |
غوطه وری در آب | 23 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
گرمای خشک | 85 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
گرمای مرطوب | 85 ℃، 85% RH، 30 روز | ≤0.05 | دسی بل در کیلومتر |
مشخصات مکانیکی | |||
آزمون اثبات | ≥9.0 | ن | |
≥1.0 | % | ||
≥100 | kpsi | ||
افت ناشی از خمش ماکرو |
|
|
|
1 چرخش @5mm Radius | 1550 نانومتر | ≤0.15 | دسی بل |
1 چرخش @5mm Radius | 1625 میلی متر | ≤0.45 | دسی بل |
1 چرخش @7.5mm شعاع | 1550 نانومتر | ≤0.08 | دسی بل |
1 چرخش @7.5mm شعاع | 1625 میلی متر | ≤0.25 | دسی بل |
1 چرخش @10mm Radius | 1550 نانومتر | ≤0.03 | دسی بل |
1 چرخش @10mm Radius | 1625 میلی متر | ≤0.10 | دسی بل |
نیروی نوار پوشش | نیروی متوسط معمولی | 1.5 | ن |
اوج نیرو | ≥1.3 ≤8.9 | ن |
|
پارامتر حساسیت به خوردگی تنش دینامیکی | 27 | ||
