| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | درام چوبی، کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | FTTH GJYFJH | ||
|---|---|---|---|
| برجسته: | فیبر تک و چند حالته FTTH,فیبر تک و چند حالته 5 میلی متر,کابل فیبر نوری داخلی 6 میلی متر GJYFJH |
||

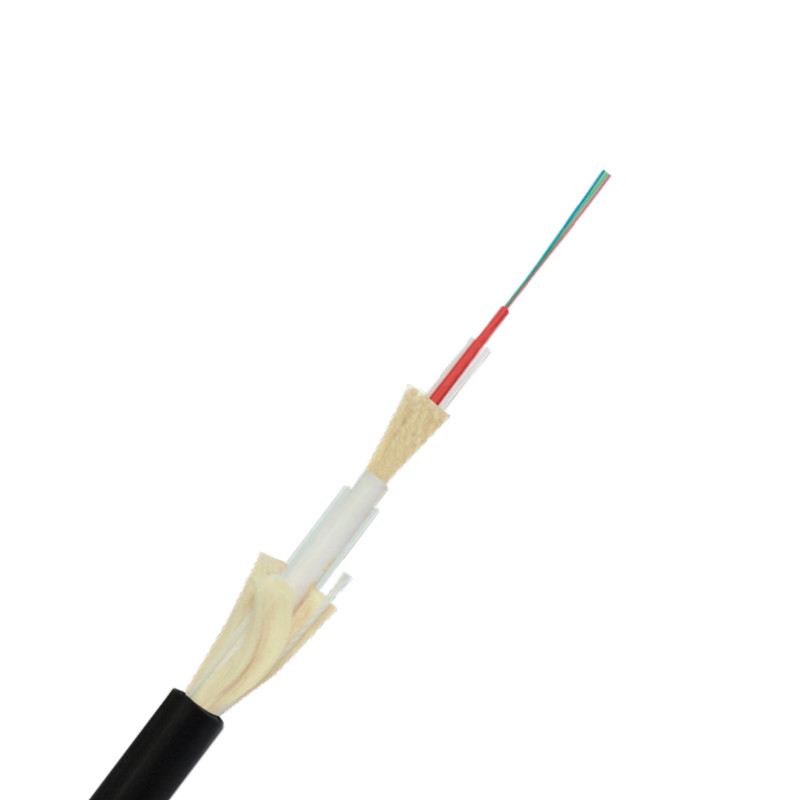

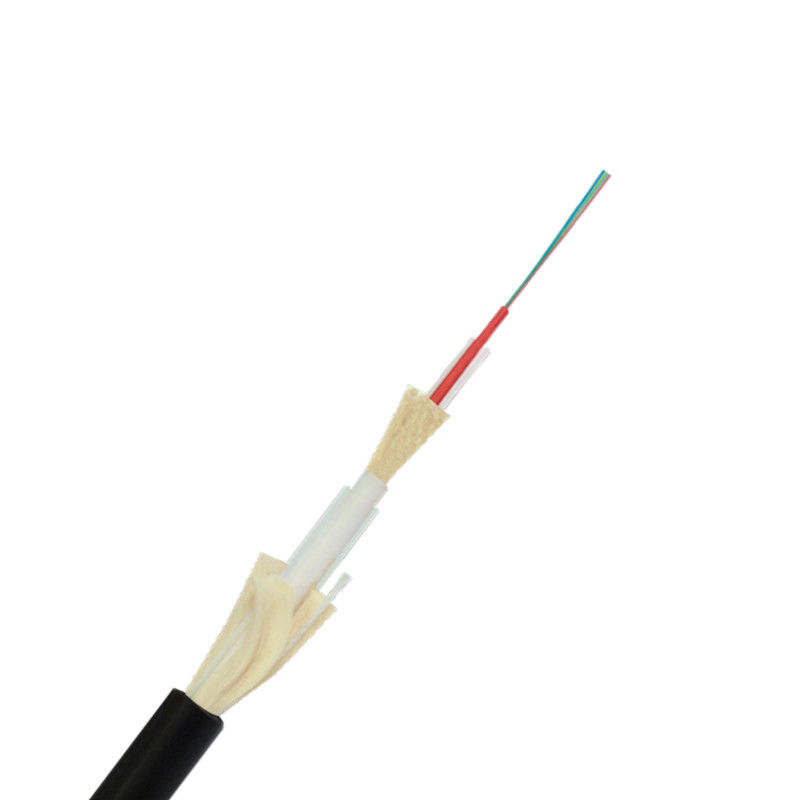

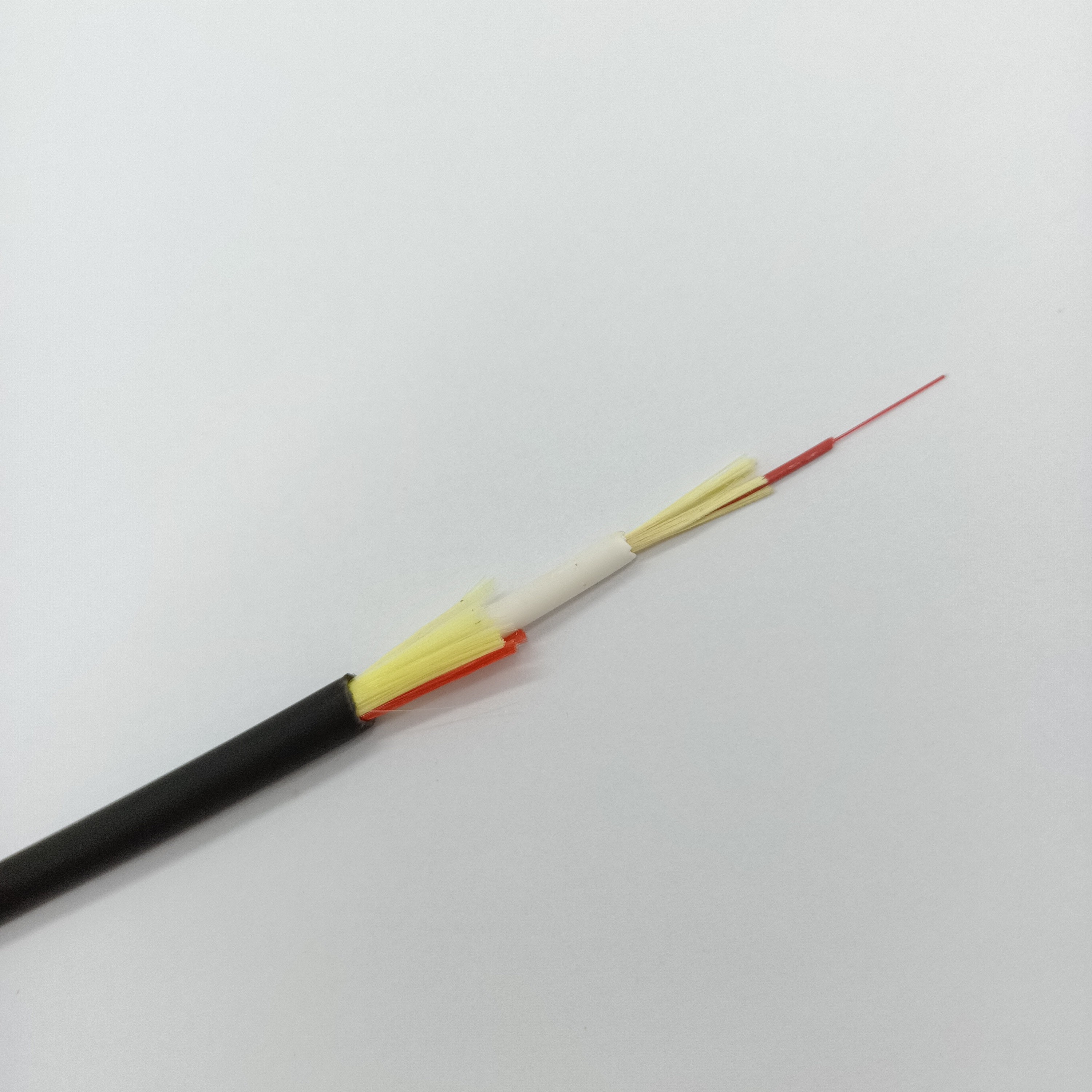

کابل قطره گرد FTTH دو غلاف برای استفاده چند منظوره در فضای باز داخلی 5.0 میلی متر 6.0 میلی متر GJYFJH
شرح
کابل قطره دو غلاف یک کابل قطره چند منظوره است که امکان انتقال ساده، محکم و قابل اعتماد در فضای باز-داخلی را فراهم می کند.با ساختاری ناهموار و ضد آب، کابل قطره دو غلاف عملکرد مکانیکی بالایی را ارائه می دهد.این کابل نوری برای رول کردن های مصنوعی (با دهانه تا 70 متر) طراحی شده است، اما کابین آن نیز در کانال های چند صد متری کشیده می شود.
با ارائه یک ساختار غلاف دوتایی، محدوده افت کابل، کابل‌های ریپ‌کورد twp را ارائه می‌کند که می‌تواند غلاف بیرونی HDPE را در چند ثانیه جدا کند.به لطف این عملیات، می توان از کابل افت شعله هالوژن کم دود صفر برای کاربردهای داخلی استفاده کرد.
بنابراین برای انتقال بین قطره نوری بیرونی و داخلی نیازی به اتصال نیست.این کابل انتقال سیگنال نوری را از یک نقطه توزیع در فضای باز به یک پریز مخابراتی بدون سنگین کردن بودجه نوری امکان پذیر می کند.
امکانات
مشخصات نوری (G657A2)
| مشخصات | شرایط | مقادیر مشخص شده | واحدها |
| مشخصات هندسی | |||
| قطر روکش | 0.7±125.0 | میکرومتر | |
| روکش غیر دایره ای | ≤0.7 | % | |
| قطر پوشش | 245±5 | میکرومتر | |
| خطای تمرکز روی پوشش/روکش | ≤12 | میکرومتر | |
| پوشش غیر دایره ای | ≤6.0 | % | |
| خطای تمرکز هسته/روکش | ≤0.5 | میکرومتر | |
| حلقه | ≥4 | متر | |
| ویژگی های نوری | |||
| 1310 نانومتر | ≤0.35 | دسی بل در کیلومتر | |
| 1383 نانومتر | ≤0.35 | دسی بل در کیلومتر | |
| 1550 نانومتر | ≤0.21 | دسی بل در کیلومتر | |
| تضعیفی | 1625 نانومتر | ≤0.23 | دسی بل در کیلومتر |
| تضعیف در مقابل طول موج | 1525 تا 1575 نانومتر | ≤0.02 | مگاهرتز * کیلومتر |
| حداکثریک تفاوت | |||
| 1285 ~ 1330 نانومتر | ≤0.03 | مگاهرتز * کیلومتر | |
| طول موج پراکندگی صفر | 1300 تا 1324 | نانومتر | |
| شیب پراکندگی صفر | 0.092 ≤ | ps/(nm2*km) | |
| پراکندگی حالت پلاریزاسیون | |||
| حداکثر فیبر فردی PMD | ≤0.1 | ps/km1/2 | |
| ارزش لینک طراحی PMD | ≤0.06 | ps/km1/2 | |
| نیروی معمولی | 0.04 | ps/km1/2 | |
| طول موج قطع کابل | ≤1260 | نانومتر | |
| قطر میدان حالت | 1550 نانومتر | 9.3 ~ 10.3 | میکرومتر |
| 1310 نانومتر | 8.4 ~ 9.3 | میکرومتر | |
| شاخص شکست گروهی | 1550 نانومتر | 1.467 | |
| 1310 نانومتر | 1.466 | ||
| ویژگی های محیطی | 1310 نانومتر، 1550 نانومتر و 1625 نانومتر | ||
| چرخه دما | -60 تا +85 درجه سانتیگراد | ≤0.05 | دسی بل در کیلومتر |
| چرخه دما-رطوبت | -10℃ تا +85℃، | ≤0.05 | دسی بل در کیلومتر |
| 4٪ تا 98٪ RH | |||
| غوطه وری در آب | 23 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| گرمای خشک | 85 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| گرمای مرطوب | 85 ℃، 85% RH، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| مشخصات مکانیکی | |||
| آزمون اثبات | ≥9.0 | ن | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| افت ناشی از خمش ماکرو | |||
| 1 چرخش @5mm Radius | 1550 نانومتر | ≤0.15 | دسی بل |
| 1 چرخش @5mm Radius | 1625 میلی متر | ≤0.45 | دسی بل |
| 1 چرخش @7.5mm شعاع | 1550 نانومتر | ≤0.08 | دسی بل |
| 1 چرخش @7.5mm شعاع | 1625 میلی متر | ≤0.25 | دسی بل |
| 1 چرخش @10mm Radius | 1550 نانومتر | ≤0.03 | دسی بل |
| 1 چرخش @10mm Radius | 1625 میلی متر | ≤0.10 | دسی بل |
| نیروی نوار پوشش | نیروی متوسط معمولی | 1.5 | ن |
| اوج نیرو | ≥1.3 ≤8.9 | ن | |
| پارامتر حساسیت به خوردگی تنش دینامیکی | 27 | ||

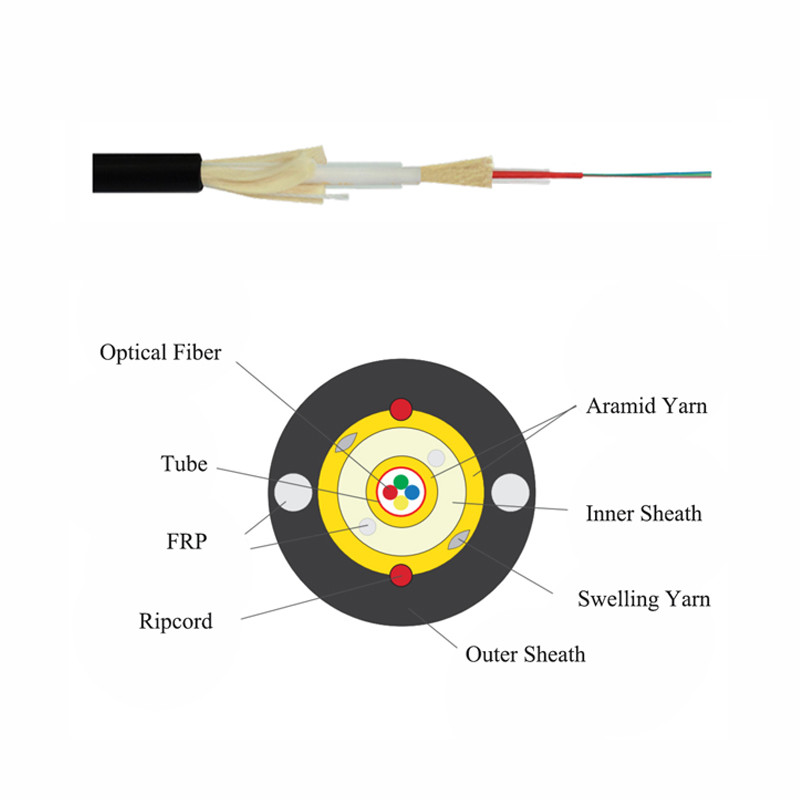

مشخصات
| نوع فیبر | G657A1، G657A2 | ||
| هسته های فیبر | 1 | 2 | 4 |
| بافر | میکرو بسته 900 میکرومتری | ||
| قطر | 6.0 میلی متر | ||
| وزن | 29 کیلوگرم در کیلومتر | 30 کیلوگرم در کیلومتر | |
| مواد غلاف بیرونی | HDPE مشکی RAL 9005 | ||
| مواد غلاف داخلی | LSZH-FR سفید RAL 9010 | ||
| تقویت کابل | نخ های آرامید، 2 هسته FRP | ||
