| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| شماره مدل: | GJYFJCH |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | درام چوبی، کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | کابل Drop FTTH در فضای باز | تحویل: | FOB |
|---|---|---|---|
| حداقل مقدار سفارش: | 1 کیلومتر | کشور مبدا: | شنژن |
| برجسته: | FTTH کابل فیبر نوری هوایی FIG-8,FTTH کابل فیبر نوری G657A2,کابل فیبر نوری فضای باز LSZH 1F |
||

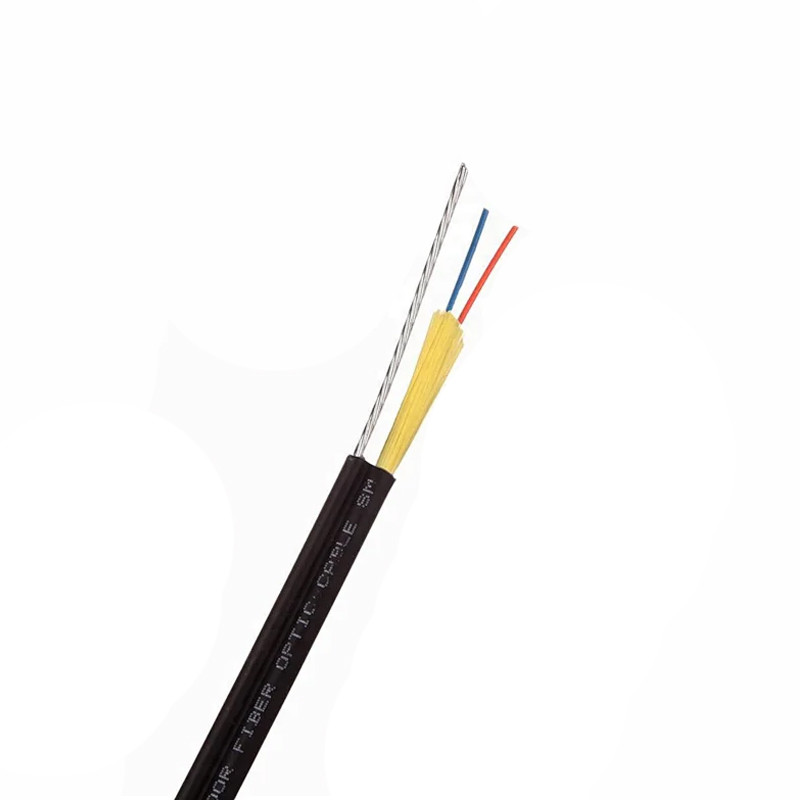

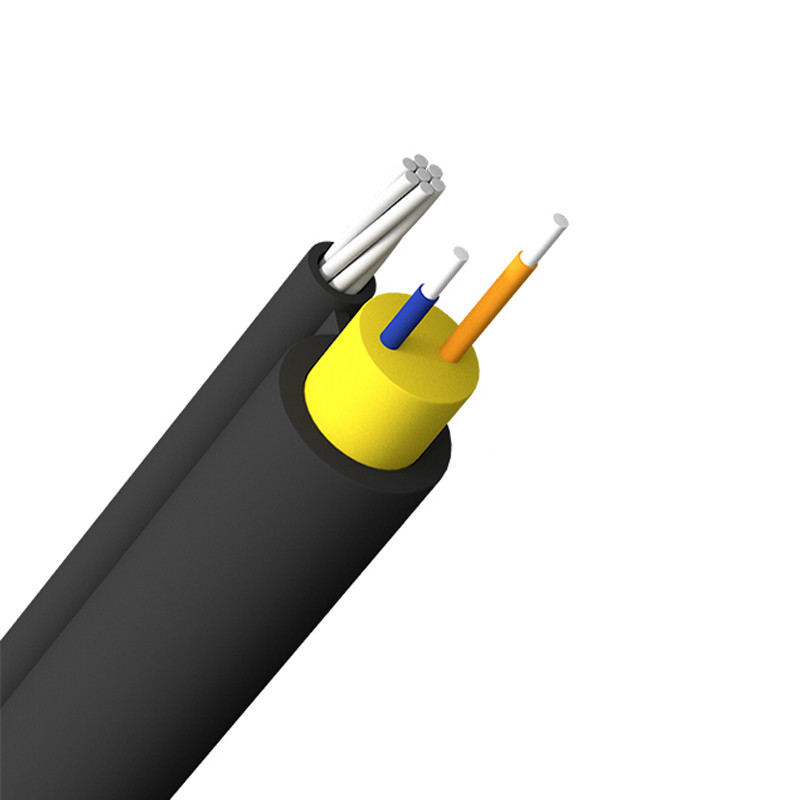

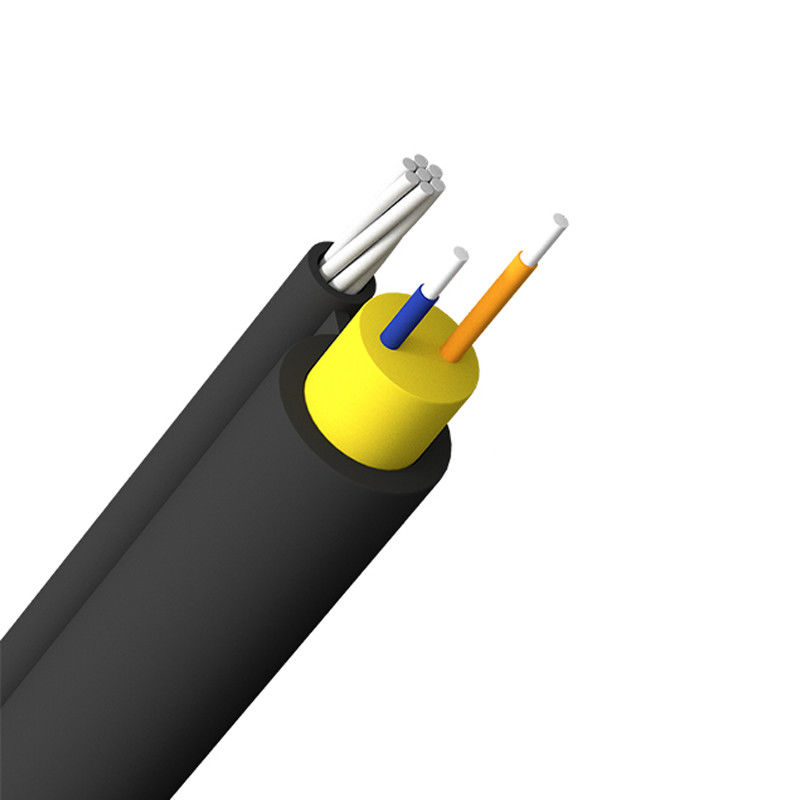

FTTH Drop Cable Aerial FIG-8 نوع گرد
شرح
کابل دراپ FTTH نوع جدیدی از کابل فیبر نوری است.این کابل پروانه ای شکل است.از آنجایی که اندازه کوچک و وزن سبک آن است، برای استفاده از فیبر در خانه مناسب است.می توان آن را با توجه به فاصله سایت برش داد، کارایی ساخت و ساز را افزایش داد.
کابل‌های قطره‌ای فیبر FTTH با اعضای استحکام FRP، KFRP، فلزی یا غیرفلزی که برای شبکه‌های FTTH داخلی و خارجی با ظرفیت بالا طراحی شده‌اند.
امکانات
کاربرد

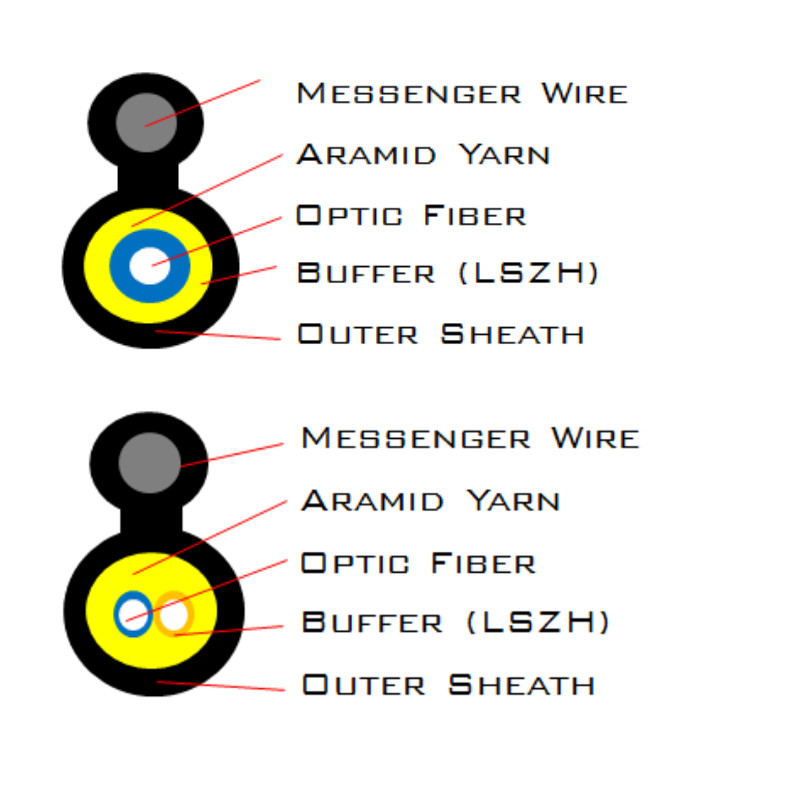

ساخت کابل فیبر نوری
| ساختار | مواد | مشخصات فنی |
| نوع هوایی (1C، 2C) | ||
| فیبر نوری | حالت تک | G.657A2 |
| فیبر رنگی | 1F: آبی 2F: آبی، نارنجی |
|
| سیم مسنجر | سیم فولادی با روکش روی | Φ1.1±0.1 |
| عضو قدرت | نخ آرامید | |
| غلاف بیرونی | مواد | LSZH در فضای باز |
| قطر | قطر 1F: 0.1 ± 3.0 * 0.2 ± 5.8 میلی متر ضخامت: 0.1±0.75 میلی متر قطر 2F: 0.1 ± 3.2 * 0.2 ± 5.9 میلی متر ضخامت (Avr): 0.2±0.55 میلی متر |
|
| رنگ | سیاه (کربن 2.6±0.2%) | |
| علامت گذاری (جوهر افشان) | سفید علامت گذاری هر 1 متر چاپ می شود |
|
قطر کابل و جزئیات ساخت و ساز
| فیبر شمردن |
قطر خارجی (W * H، میلی متر) |
استحکام کششی (N) |
وزن (NET. کیلوگرم/کیلومتر) |
| نوع FIG-8 (غیر فلزی) 1F |
3.0±0.1* 5.8±0.2 میلی متر | 1300 (با سیم مسنجر) 600 (با سیم مسنجر) |
21 |
| نوع FIG-8 (غیر فلزی) 1F |
قطر: 3.2±0.1*5.9±0.2 میلی متر |
1300 (با سیم مسنجر) 600 (با سیم مسنجر) |
22 |
ویژگی فیبر (ITU-T G.657A2):
| پارامتر | مشخصات | |
| ضریب تضعیف @ 1310 نانومتر @ 1383 نانومتر @ 1550 نانومتر @ 1625 نانومتر |
≤ 0.350 دسی بل در کیلومتر ≤ 0.350 دسی بل در کیلومتر ≤ 0.215 دسی بل در کیلومتر ≤ 0.350 دسی بل در کیلومتر |
|
| PMD | ≤ 0.06 دسی بل (ps/km1/2) | |
| طول موج قطع | ≤ 1260 نانومتر | |
| طول موج پراکندگی صفر | 1300 ~ 1324 نانومتر | |
| شیب پراکندگی صفر | ≤ 0.092 ps/(nm^2.km) | |
| پراکندگی کروماتیک @ 1285 ~ 1625 نانومتر @ 1550 نانومتر |
≤ 3.0 ps/(nm^2.km) ≤ 18.0 ps/(nm^2.km) |
|
| قطر میدان حالت @ 1310 نانومتر | 0.5 ± 8.7 ㎛ | |
| خطای تمرکز هسته/روکش | ≤ 0.5 ㎛ | |
| قطر روکش | 0.5 ± 124.6 ㎛ | |
| روکش غیر دایره ای | ≤ 0.5٪ | |
| قطر پوشش اولیه | 245 ± 10㎛ | |
| سطح آزمون اثبات | 100 kpsi، 1٪ | |
| تضعیفی ضریب |
حداکثراز 1310 نانومتر تا 1625 نانومتر | 0.35dB/km |
| حداکثردر 1383nm ±3nm | 0.35dB/km | |
| حداکثردر 1550 نانومتر | 0.215dB/km | |
| تضعیف با از دست دادن خم شدن کابل | قطر 15 میلی متر، 10 دور | 1550nm ≤ Δ 0.03 dB/km ↓ |
