| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، West Union |
| قابلیت ارائه: | 100000 هسته |
| شماره مدل: | ADSS | تحویل: | EXW/FOB/CIF |
|---|---|---|---|
| کشور مبدا: | شنژن | قطر خارجی: | 12.5 |
| برجسته: | کابل فیبر نوری هوایی 300 متری,کابل فیبر نوری فضای باز دولایه,کابل فیبر نوری هوایی ADSS |
||

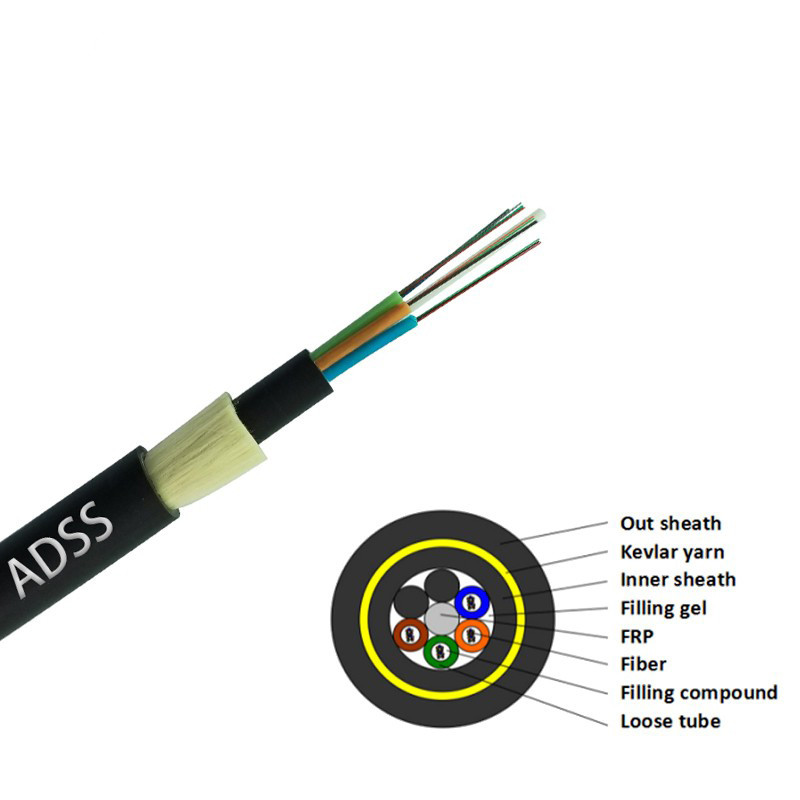

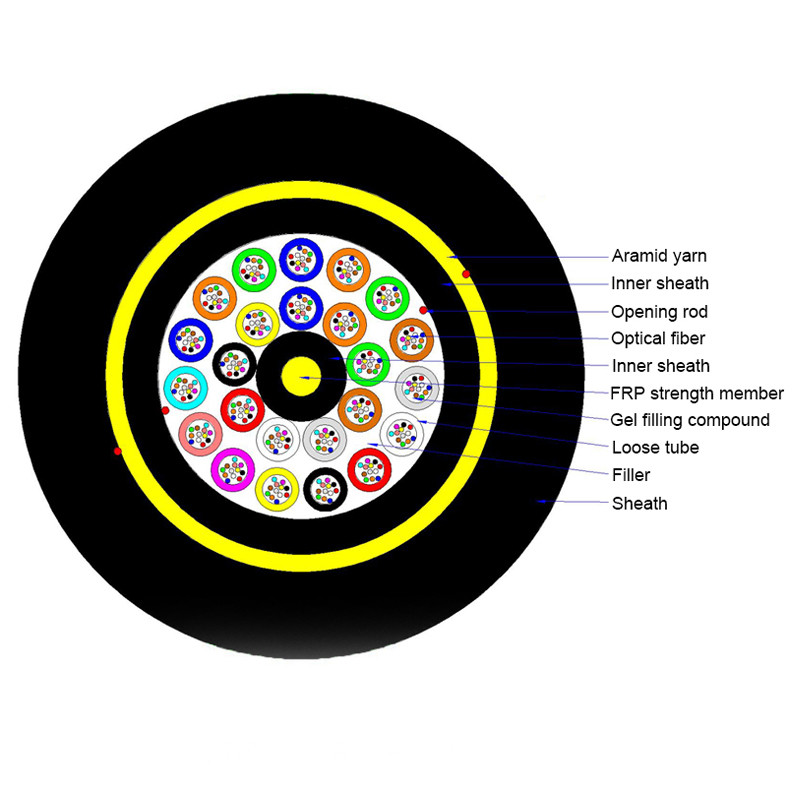

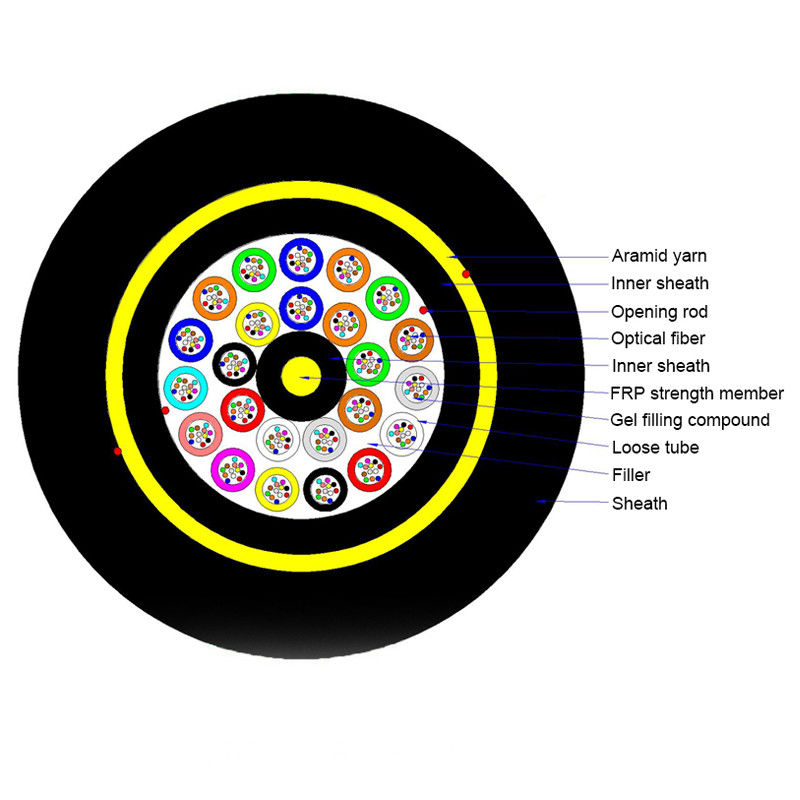

کابل هوایی تمام دی الکتریک خود پشتیبانی (ADSS)

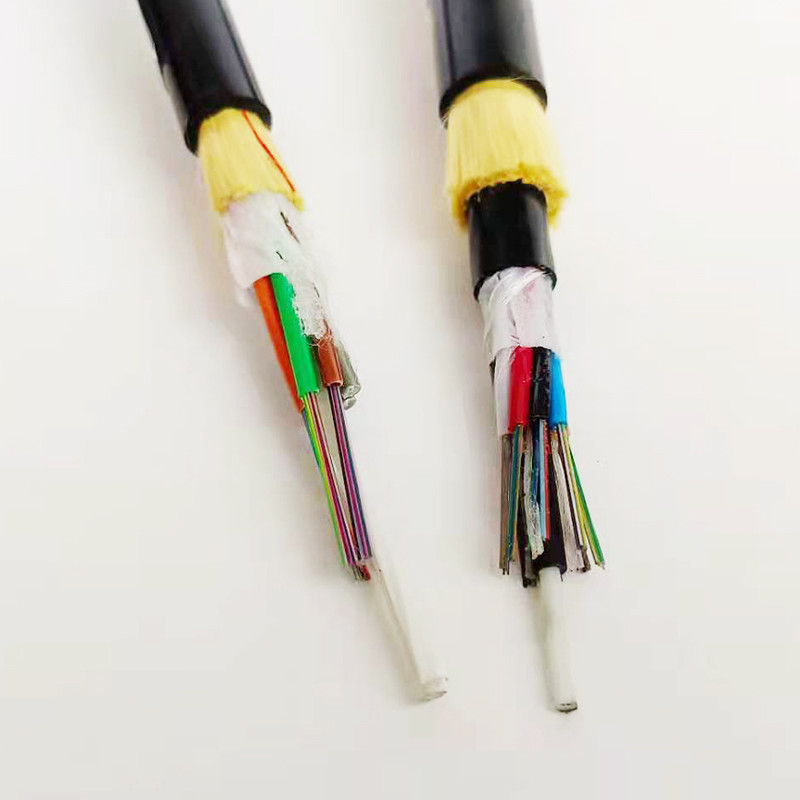

کابل فیبر نوری ADSS در فضای باز
توضیحات برای کابل فیبر نوری هوایی ADSS
کابل ADSS نوعی کابل فیبر نوری است که به اندازه کافی قوی است که بتواند خود را بین سازه ها بدون عناصر فلزی رسانا نگه دارد.طراحی لوله شل عملکرد پایداری را در محدوده دمایی وسیع ارائه می دهد و با هر فیبر نوری درجه مخابراتی سازگار است.طراحی اقتصادی تک ژاکت می تواند مسافتی را تا 600 فوت در شرایط نوری NESC، 500 فوت در شرایط متوسط NESC و 300 فوت در شرایط سنگین NESC را پوشش دهد.
کابل‌های نوری ADSS همچنین با روکش پلی اتیلن (TRPE) اختصاصی مقاوم در برابر مسیر مناسب برای نصب در پتانسیل‌های میدان الکتریکی تا 25 کیلو ولت در دسترس هستند.
ویژگی های نوری
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| تضعیفی | @850nm | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||
| (+20℃) | @1300nm | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | ||
| @1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | |||
| @1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23dB/km | |||
| پهنای باند (کلاس A) | @850nm | ≥500 مگاهرتز· کیلومتر | ≥200 مگاهرتز· کیلومتر | ||
| @1300nm | ≥1000 مگاهرتز· کیلومتر | ≥600 مگاهرتز· کیلومتر | |||
| روزنە عددی | 0.015±0.200 NA | 0.015±0.275 NA | |||
| طول موج قطع کابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
پارامترهای فنی
| قطر خارجی | کشش وزنی kN | حداکثر تنش کاری روزانه kN | حداکثر کشش کاری مجاز kN | قدرت شکست kN | عضو استحکام CSA mm2 | مدول الاستیسیته kN/mm2 | ضریب انبساط حرارتی ×10-6/k | دهانه مناسب (m) (NESC استاندارد، متر) | ||||
| غلاف پلی اتیلن | در غلاف | آ | ب | سی | دی | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ویژگی های کابل فیبر نوری هوایی ADSS
