| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، West Union |
| قابلیت ارائه: | 100000 هسته |
| شماره مدل: | ADSS | تحویل: | EXW/FOB/CIF |
|---|---|---|---|
| کشور مبدا: | شنژن | قطر خارجی: | 12.5 |
| برجسته: | کابل فیبر نوری ADSS پر شده با ژل,کابل فیبر نوری ADSS هوایی,کابل OFC پر شده با ژل |
||
کابل فیبر نوری Aerial All Dry Core کابل OFC با ژل ADSS
کابل هوایی تمام دی الکتریک خود پشتیبانی (ADSS)
کابل فیبر نوری ADSS در فضای باز
توضیحات برای کابل فیبر نوری OFS ADSS

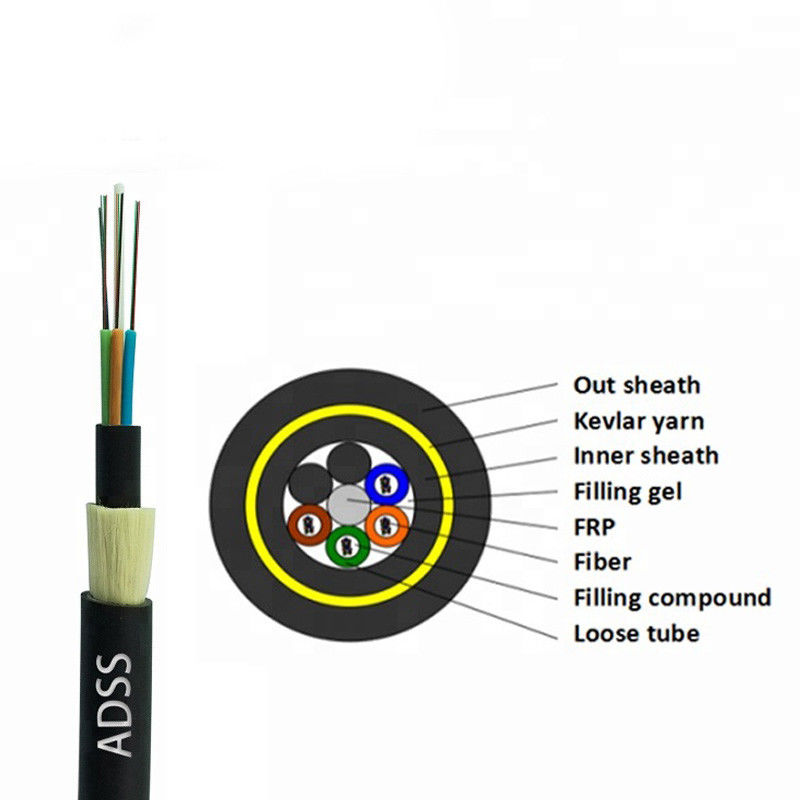

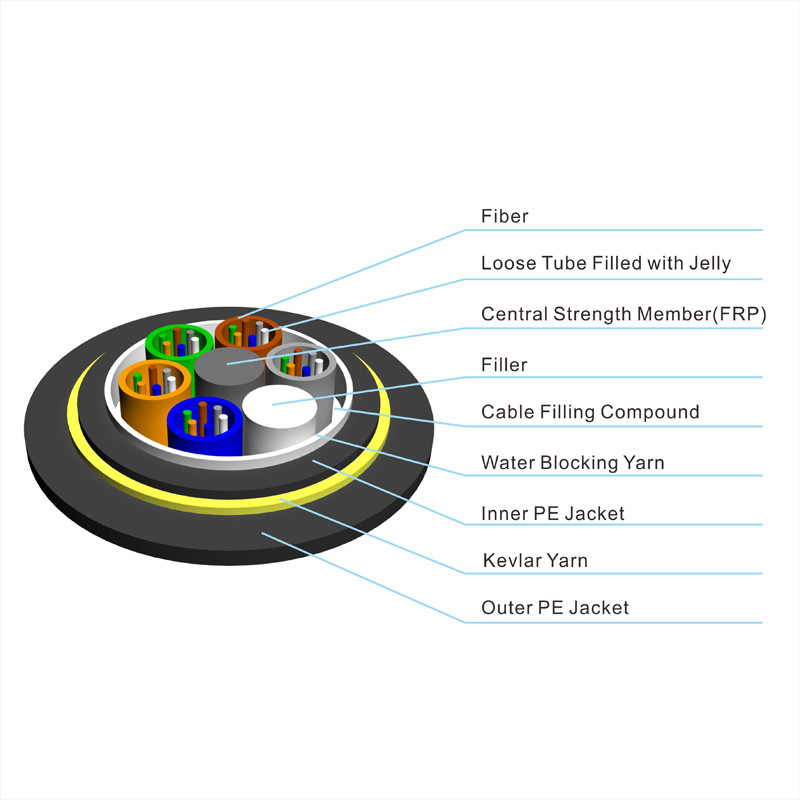

کابل ADSS را کابل نوری خود نگهدار تمام دی الکتریک نیز می نامند.ترکیب کابل نوری ADSS عبارت است از: یک کابل نوری مرکب که با پیچیدن بسته فیبر نوری بر روی عضو تقویت کننده مرکزی ساخته می شود.و سپس اقدامات حفاظتی مانند عایق، ضد آب، تقویت و غلاف را انجام دهید.
طرح‌های ژاکت تکی برای ترکیب وسیع‌تری از تعداد فیبر و طول دهانه بهینه شده‌اند و به طراحان سیستم ADSS انعطاف‌پذیری بیشتری در انتخاب محصول خود می‌دهند.همانطور که از نام آن مشخص است، هیچ پشتیبانی یا سیم پیام رسان مورد نیاز نیست، بنابراین نصب در یک گذر انجام می شود.
ویژگی های نوری
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| تضعیفی | @850nm | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||
| (+20℃) | @1300nm | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | ||
| @1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | |||
| @1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23dB/km | |||
| پهنای باند (کلاس A) | @850nm | ≥500 مگاهرتز· کیلومتر | ≥200 مگاهرتز· کیلومتر | ||
| @1300nm | ≥1000 مگاهرتز· کیلومتر | ≥600 مگاهرتز· کیلومتر | |||
| روزنە عددی | 0.015±0.200 NA | 0.015±0.275 NA | |||
| طول موج قطع کابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
پارامترهای فنی
| قطر خارجی | کشش وزنی kN | حداکثر تنش کاری روزانه kN | حداکثر کشش کاری مجاز kN | قدرت شکست kN | عضو استحکام CSA mm2 | مدول الاستیسیته kN/mm2 | ضریب انبساط حرارتی ×10-6/k | دهانه مناسب (m) (NESC استاندارد، متر) | ||||
| غلاف PE | در غلاف | آ | ب | سی | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ویژگی های کابل نوری ADSS
