| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، West Union |
| قابلیت ارائه: | 100000 هسته |
| شماره مدل: | ADSS | تحویل: | EXW/FOB/CIF |
|---|---|---|---|
| کشور مبدا: | شنژن | قطر خارجی: | 12.5 |
| برجسته: | Mini Span ADSS کابل Drop,Single Jacket ADSS Drop Cable,Single Jacket ADSS Fiber Optic Cable |
||

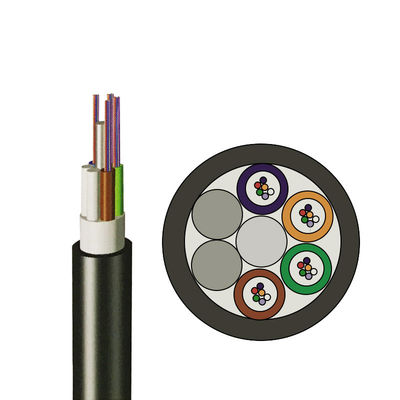

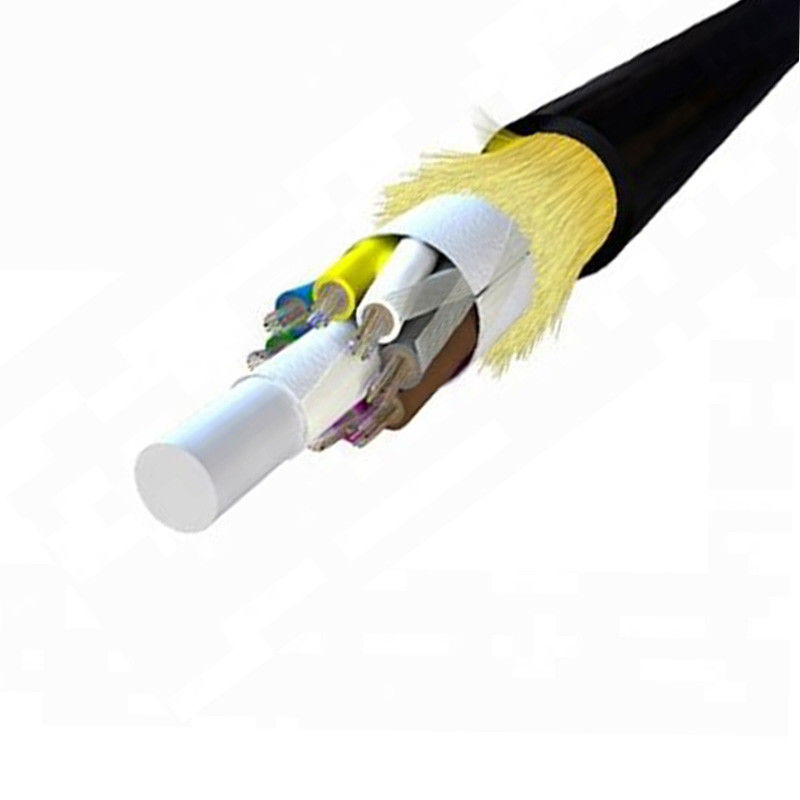

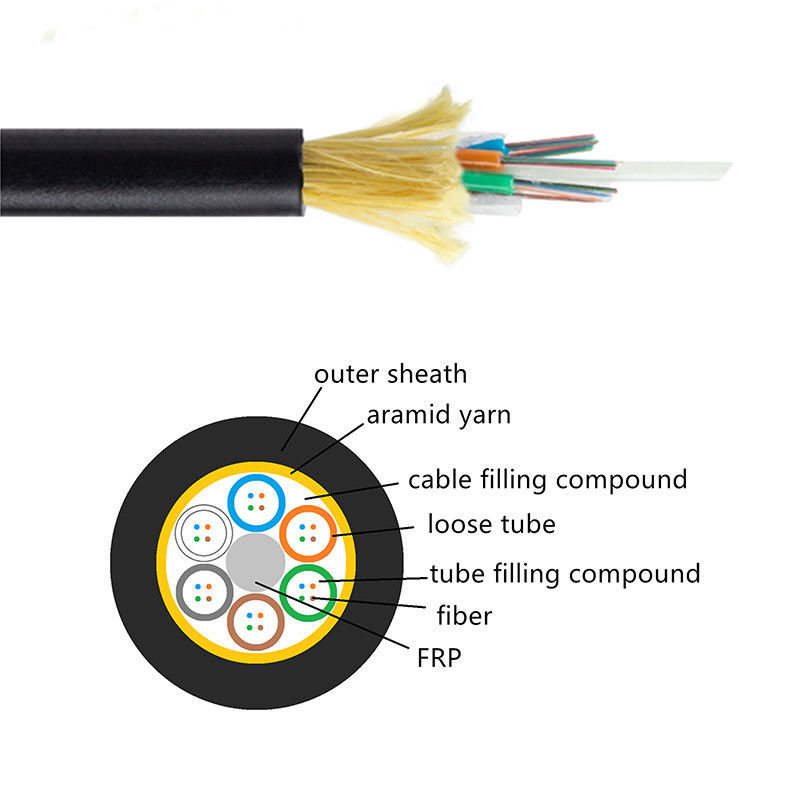

کابل هوایی تمام دی الکتریک خود پشتیبانی (ADSS)
کابل فیبر نوری ADSS در فضای باز
توضیحات برای کابل نوری ADSS
کابل ADSS (همه دی الکتریک خود ساپورت کننده) با استحکام کششی طراحی شده است که مقاومت لازم را در برابر افتادگی برای غلبه بر اثرات وزن خود، یخ و باد ایجاد می کند و دهانه کابل را برای سرویس دهی، حتی در دهانه های بسیار طولانی، فراهم می کند. تمام طول عمر آن
ماهیت کوچک و سبک کابل ADSS باعث کاهش بار بر سازه های برج برای برخی از عوامل تأثیرگذار خارجی مانند وزن کابل، باد، یخ و غیره می شود. طراحی سازه نه تنها از رطوبت و حملات شیمیایی جلوگیری می کند، بلکه از عناصر استحکام پلیمری نیز محافظت می کند. از اثر نور فرابنفش خورشیدیعلاوه بر این، ساختار قوی همچنین اجازه می دهد تا طول 700 متر بین برج های پشتیبانی نصب شود.
ویژگی های نوری
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| تضعیفی | @850nm | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||
| (+20℃) | @1300nm | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | ||
| @1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | |||
| @1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23dB/km | |||
| پهنای باند (کلاس A) | @850nm | ≥500 مگاهرتز· کیلومتر | ≥200 مگاهرتز· کیلومتر | ||
| @1300nm | ≥1000 مگاهرتز· کیلومتر | ≥600 مگاهرتز· کیلومتر | |||
| روزنە عددی | 0.015±0.200 NA | 0.015±0.275 NA | |||
| طول موج قطع کابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
پارامترهای فنی
| قطر خارجی | کشش وزنی kN | حداکثر تنش کاری روزانه kN | حداکثر کشش کاری مجاز kN | قدرت شکست kN | عضو استحکام CSA mm2 | مدول الاستیسیته kN/mm2 | ضریب انبساط حرارتی ×10-6/k | دهانه مناسب (m) (NESC استاندارد، متر) | ||||
| غلاف پلی اتیلن | در غلاف | آ | ب | سی | دی | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ویژگی های کابل نوری ADSS
