| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، West Union |
| قابلیت ارائه: | 100000 هسته |
| شماره مدل: | ADSS | تحویل: | EXW/FOB/CIF |
|---|---|---|---|
| کشور مبدا: | شنژن | قطر خارجی: | 12.5 |
| برجسته: | کابل فیبر نوری 12.5 OFS ADSS,کابل فیبر نوری Aerial OFS ADSS,کابل فیبر نوری ADSS نور OFS |
||

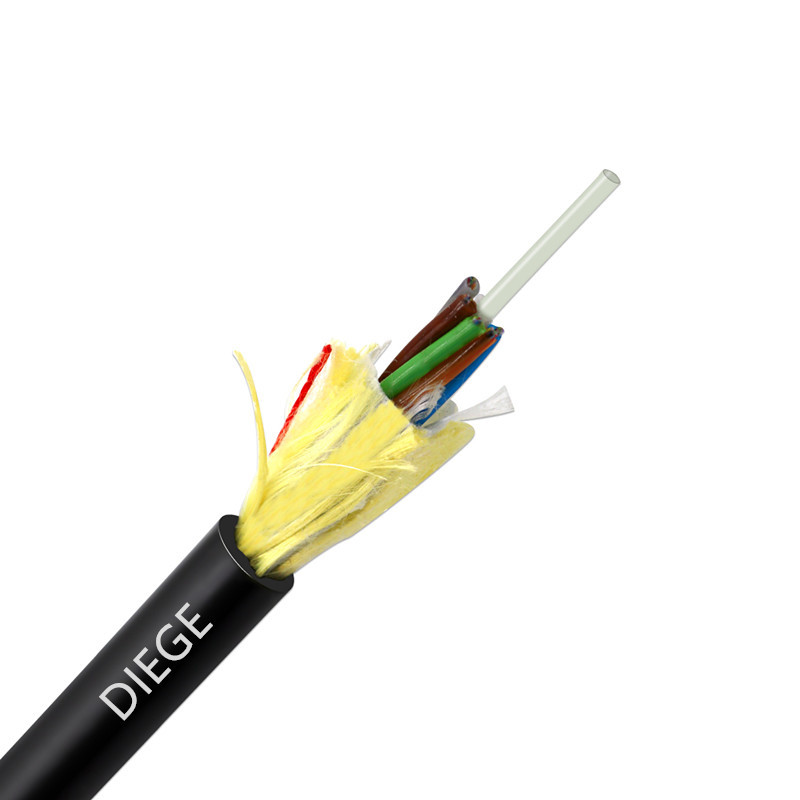

کابل هوایی تمام دی الکتریک خود پشتیبانی (ADSS)

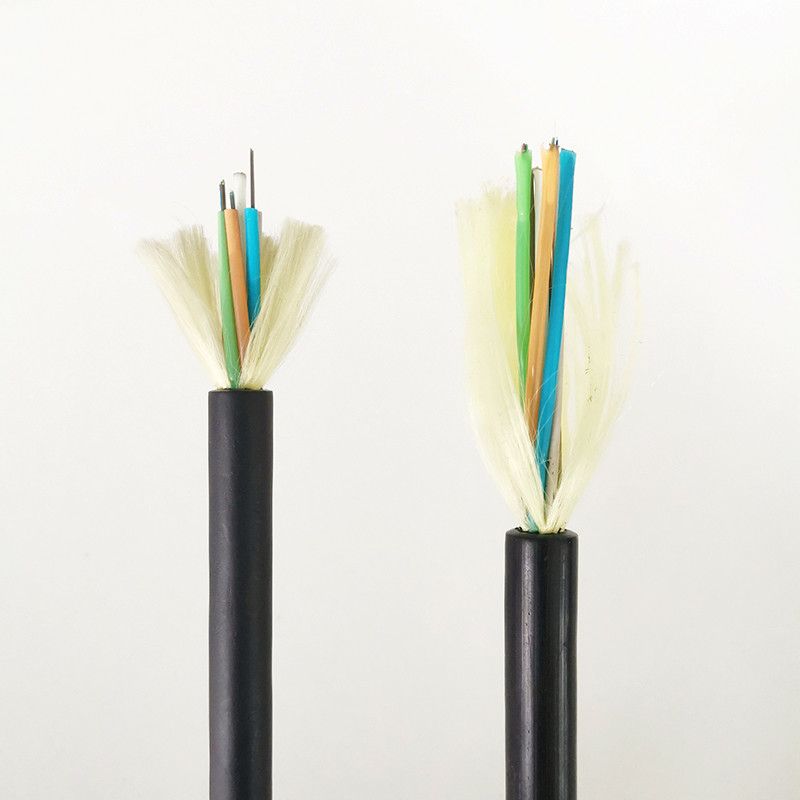

کابل فیبر نوری ADSS در فضای باز
توضیحات برای کابل فیبر نوری OFS ADSS
کابل فیبر نوری ADSS از نظر اندازه کوچک، وزن سبک، ساختار قوی و انعطاف پذیر در کاربردها است که برای اکثر استقرارهای هوایی در خارج از کشور مناسب است.

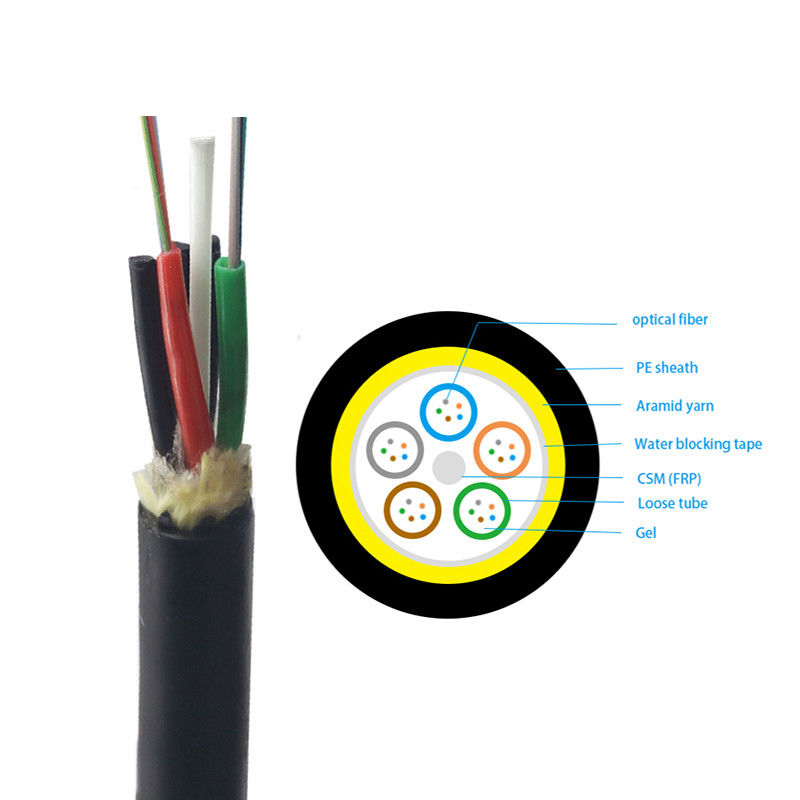

ساختار کابل ADSS را می توان به دو دسته ساختار لوله مرکزی و ساختار رشته ای تقسیم کرد.در طراحی لوله مرکزی، الیاف در یک لوله شل PBT پر از مواد مسدود کننده آب در طول مشخصی قرار می گیرند.سپس با نخ آرامید مطابق با استحکام کششی مورد نظر پیچیده شده و با غلاف PE (≤110KV قدرت میدان الکتریکی) یا AT (≥100KV قدرت میدان الکتریکی) اکسترود می‌شوند.این سازه دارای قطر کم و وزن سبک است اما طول محدودی دارد.
ویژگی های نوری
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| تضعیفی | @850nm | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||
| (+20℃) | @1300nm | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | ||
| @1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | |||
| @1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23dB/km | |||
| پهنای باند (کلاس A) | @850nm | ≥500 مگاهرتز· کیلومتر | ≥200 مگاهرتز· کیلومتر | ||
| @1300nm | ≥1000 مگاهرتز· کیلومتر | ≥600 مگاهرتز· کیلومتر | |||
| روزنە عددی | 0.015±0.200 NA | 0.015±0.275 NA | |||
| طول موج قطع کابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
پارامترهای فنی
| قطر خارجی | کشش وزنی kN | حداکثر تنش کاری روزانه kN | حداکثر کشش کاری مجاز kN | قدرت شکست kN | عضو استحکام CSA mm2 | مدول الاستیسیته kN/mm2 | ضریب انبساط حرارتی ×10-6/k | دهانه مناسب (m) (NESC استاندارد، متر) | ||||
| غلاف PE | در غلاف | آ | ب | سی | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ویژگی های کابل فیبر نوری OFS ADSS
