| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، West Union |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | ADSS | تحویل: | EXW/FOB/CIF |
|---|---|---|---|
| کشور مبدا: | شنژن | قطر خارجی: | 12.5 |
| برجسته: | کابل فیبر نوری 96 هسته ای ADSS,کابل فیبر نوری ADSS نوری OFS,کابل فیبر نوری ADSS 24 هسته ای |
||

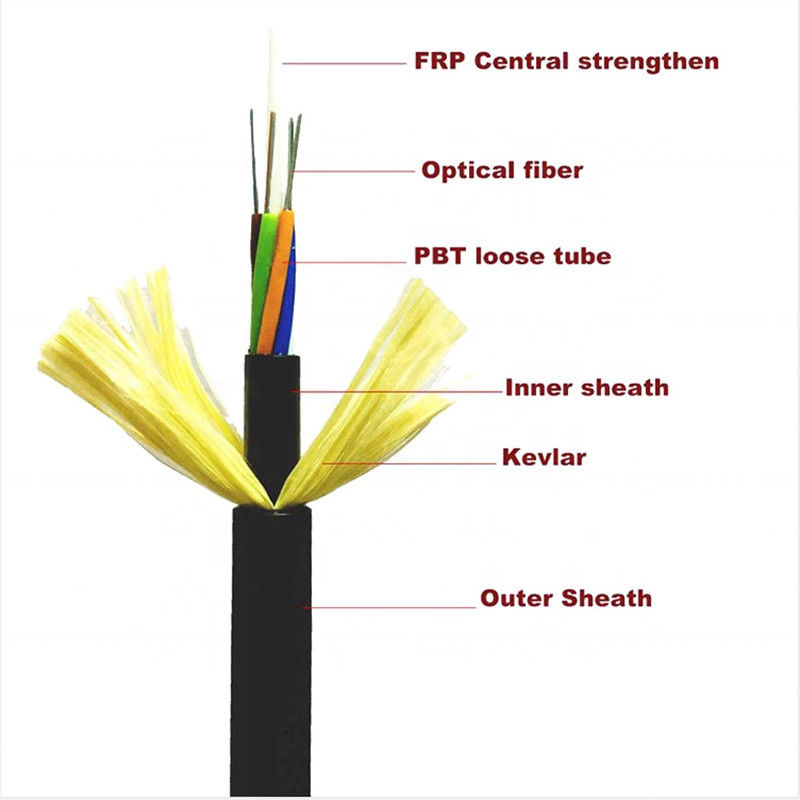

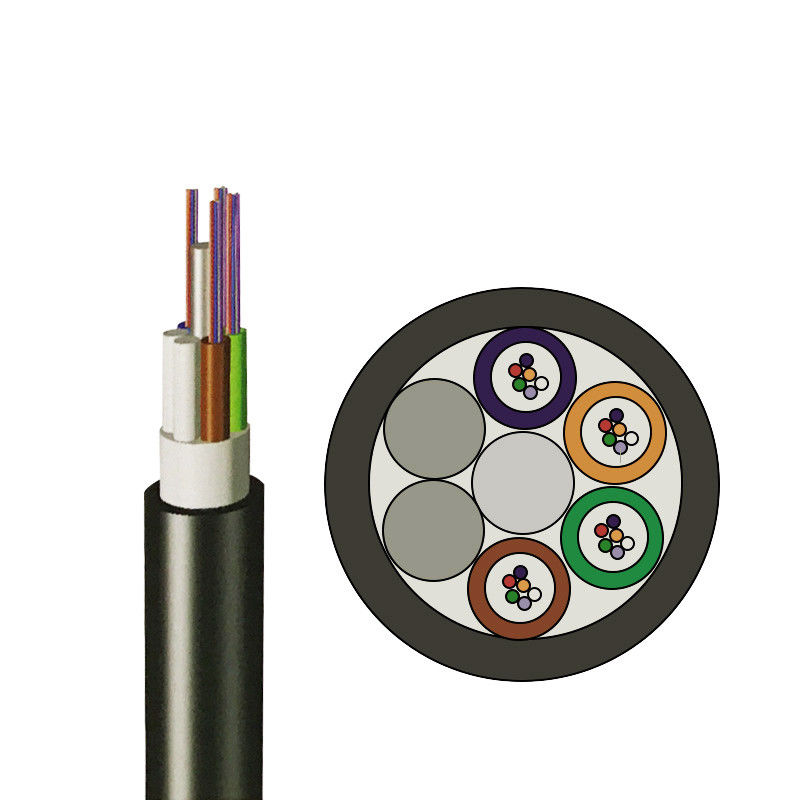

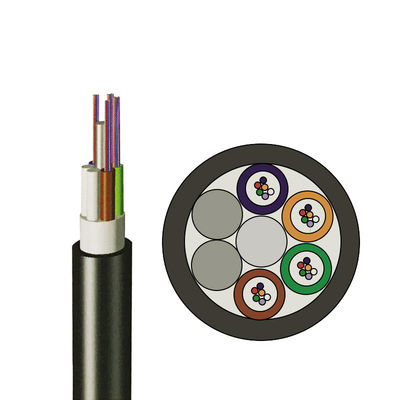

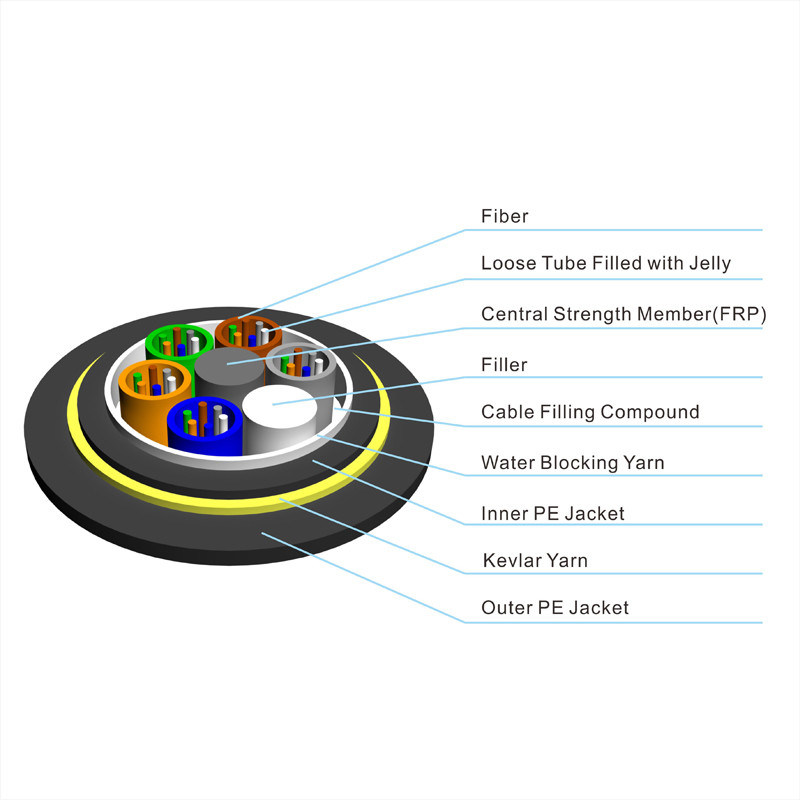

کابل هوایی تمام دی الکتریک خود پشتیبانی (ADSS)
کابل فیبر نوری ADSS در فضای باز
توضیحات برای کابل ADSS
ADSS شامل تعداد فیبر تا 144 فیبر نوری و هر نوع یا ترکیبی از فیبرهای تک حالته یا چند حالته درون کابل است.طول دهانه قطب به قطب از 50 فوت تا بیش از 1000 فوت متغیر است. کابل با غلاف بیرونی PE یا AT (ضد ردیابی) تکمیل می شود.ADSS عملکرد خوبی در استحکام کششی و دما دارد
کابل ADSS دارای ویژگی های دی الکتریک کامل، بدون فلز، عدم رسانایی، قطر کابل کوچک، نیروی کششی بالا، ضریب انبساط خطی کم و سازگاری گسترده با دما است.
ویژگی های نوری
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| تضعیفی | @850nm | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||
| (+20℃) | @1300nm | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | ||
| @1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | |||
| @1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23dB/km | |||
| پهنای باند (کلاس A) | @850nm | ≥500 مگاهرتز· کیلومتر | ≥200 مگاهرتز· کیلومتر | ||
| @1300nm | ≥1000 مگاهرتز· کیلومتر | ≥600 مگاهرتز· کیلومتر | |||
| روزنە عددی | 0.015±0.200 NA | 0.015±0.275 NA | |||
| طول موج قطع کابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
پارامترهای فنی
| قطر خارجی | کشش وزنی kN | حداکثر تنش کاری روزانه kN | حداکثر کشش کاری مجاز kN | قدرت شکست kN | عضو استحکام CSA mm2 | مدول الاستیسیته kN/mm2 | ضریب انبساط حرارتی ×10-6/k | دهانه مناسب (m) (NESC استاندارد، متر) | ||||
| غلاف پلی اتیلن | در غلاف | آ | ب | سی | دی | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ویژگی های کابل فیبر ADSS
