| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | MGXTWV | تحویل: | EXW/FOB/CIF |
|---|---|---|---|
| استحکام کششی: | 500/1000 | کشور مبدا: | شنژن |
| امکانات: | مقاومت در برابر خرد شدن | شعاع خمشی استاتیک/دینامیک میلی متر: | 15D |
| برجسته: | شل کابل فیبر نوری زیر آب 200 میکرومتر,کابل فیبر نوری زیر آب 250 میکرومتر,کابل فیبر نوری انبوه در فضای باز 1db |
||

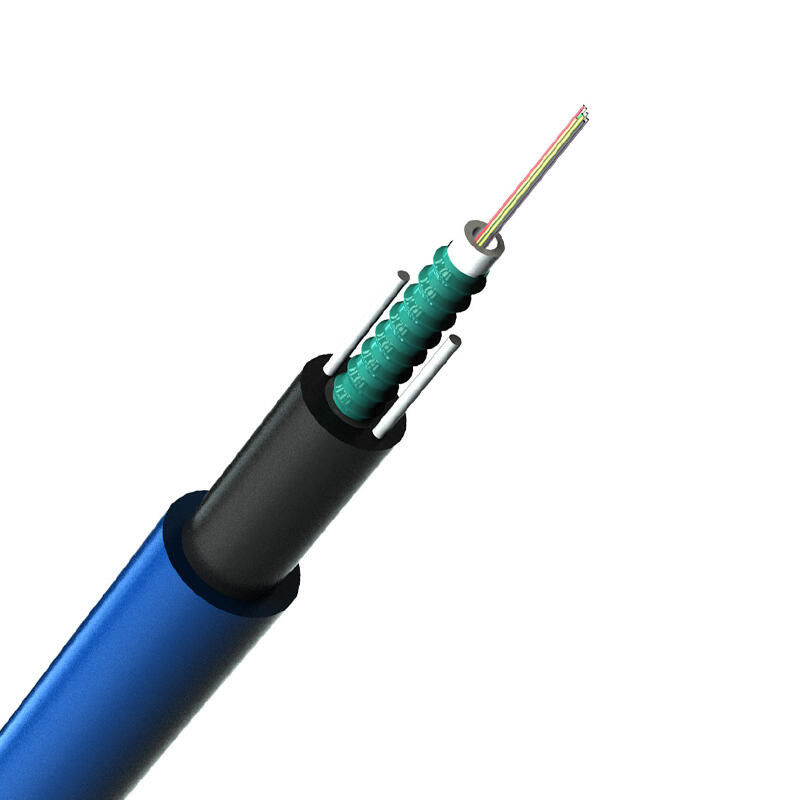

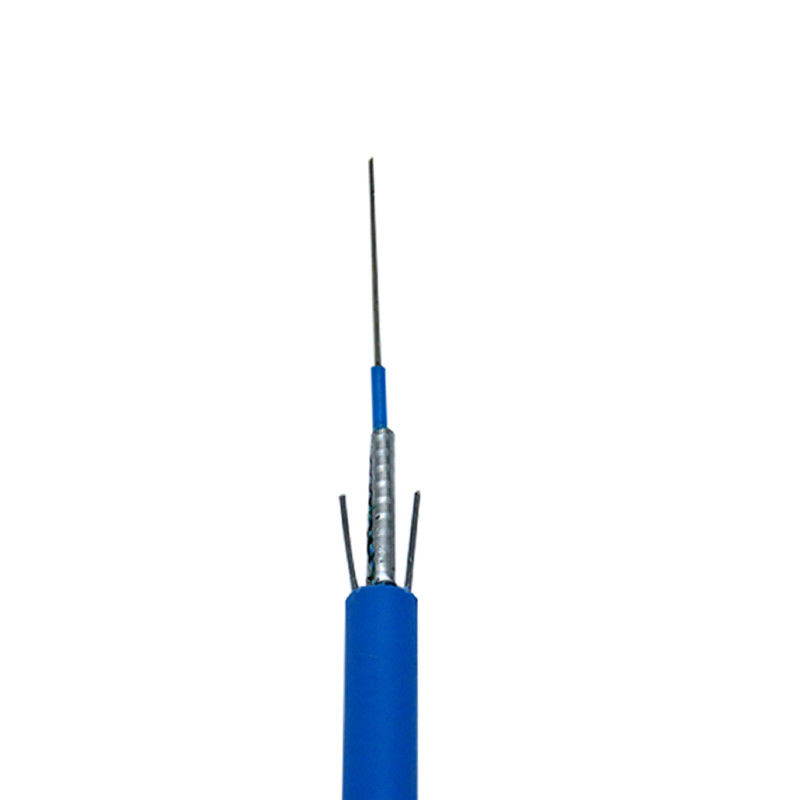

کابل فیبر نوری استخراج لوله مرکزی شل
شرح

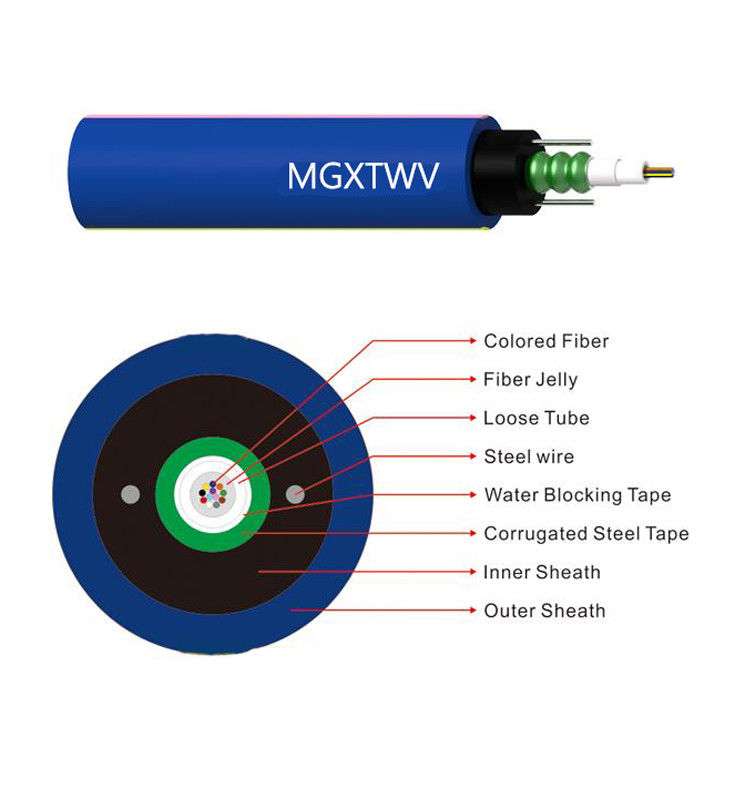

فیبرهای کابل فیبر نوری MGXTSWV، 200μm یا 250μm، در یک لوله شل که از یک پلاستیک مدول بالا ساخته شده است، قرار گرفته اند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.لوله پیچیده شده استبا یک لایه PSP به صورت طولی.بین PSP و لوله شل مواد مسدود کننده آب اعمال می شود تا کابل فشرده و ضد آب بماند.دو سیم فولادی موازی در دو طرف نوار فولادی، روی یک غلاف نازک پلی اتیلن داخلی قرار می گیرند.کابل فیبر نوری با غلاف بیرونی پلی اتیلن (PE) تکمیل شده است.کابل لوله پرتو مرکزی: از داخل به خارج برای فیبر نوری، کرم فیبر نوری، لوله شل، سیم فولادی نازک (با یک دایره در اطراف)، فولاد، غلاف پلی اتیلن، غلاف مقاوم در برابر شعله
امکانات
عملکرد مکانیکی و دمایی خوب
لوله شل با استحکام بالا دارای عملکرد خوب ضد آب و استحکام بالا است
ترکیب مخصوص پرکننده لوله، حفاظت حیاتی فیبر را تضمین می کند
مقاومت در برابر خرد شدن.
دو سیم فولادی موازی استحکام کششی را تضمین می کند
PSP تقویت کننده ضد رطوبت و ضد جونده
مواد مقاوم در برابر آب خوب از نشت طولی جلوگیری می کند
PVC مقاوم در برابر شعله آبی به عنوان غلاف دوم برای ساخت کابل عملکرد مقاوم در برابر شعله خوبی دارد.
ویژگی های نوری
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
تضعیفی |
@850nm |
|
|
≤3.0 دسی بل در کیلومتر |
≤3.0 دسی بل در کیلومتر |
|
(+20℃) |
@1300nm |
|
|
≤1.0 دسی بل در کیلومتر |
≤1.0 دسی بل در کیلومتر |
|
|
@1310nm |
≤0.36 دسی بل در کیلومتر |
≤0.40 دسی بل در کیلومتر |
|
|
|
|
@1550nm |
≤0.22 دسی بل در کیلومتر |
≤0.23dB/km |
|
|
|
پهنای باند (کلاس A) |
@850nm |
|
|
≥500 مگاهرتز· کیلومتر |
≥200 مگاهرتز· کیلومتر |
|
@1300nm |
|
|
≥1000 مگاهرتز· کیلومتر |
≥600 مگاهرتز· کیلومتر |
|
|
روزنە عددی |
|
|
0.015±0.200 NA |
0.015±0.275 NA |
|
|
طول موج قطع کابل λcc |
≤1260 نانومتر |
≤1480 نانومتر |
|
|
|
پارامترهای فنی
|
کابل |
تعداد فیبر |
قطر کابل میلی متر |
وزن کابل کیلوگرم/کیلومتر |
استحکام کششی |
مقاومت دراز مدت/کوتاه در برابر له شدن N/100m |
شعاع خمشی استاتیک/دینامیک میلی متر |
|
MGXTSWV-2 تا 12 |
2 تا 12 |
11 |
130 |
500/1000 |
500/1500 |
15D/30D |
