| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | OPGW | تحویل: | EXW/FOB/CIF و غیره |
|---|---|---|---|
| کشور مبدا: | GUA, CN | ||
| برجسته: | ss tub unitube کابل فیبر نوری,کابل فیبر نوری یونیتوب OPGW,کابل داده فیبر نوری 48 هسته ای |
||

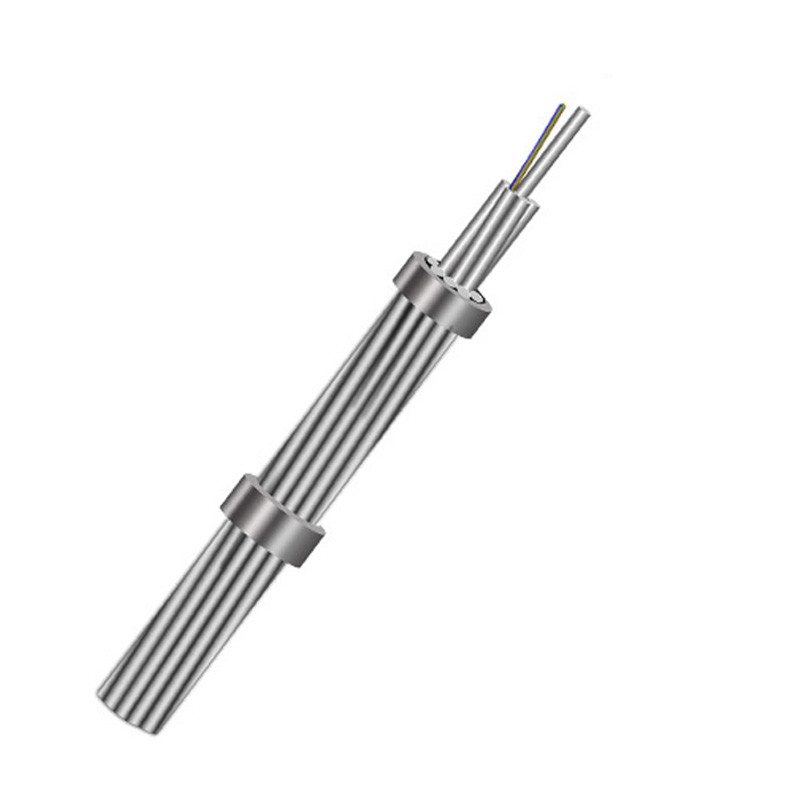

سیم زمینی فیبر نوری لوله فولادی ضد زنگ رشته OPGW
شرح
سیم زمین فیبر نوری نوعی ساختار کابلی با کامپوزیت انتقال نوری و سیم زمین بالای سر برای انتقال نیرو است.این در خطوط انتقال برق هم به عنوان کابل فیبر نوری و هم به عنوان سیم زمین بالای سر کار می کند که می تواند از برخورد صاعقه و انتقال ارز اتصال کوتاه محافظت کند.سیم زمین فیبر نوری از واحد نوری لوله فولادی ضد زنگ، سیم فولادی روکش آلومینیومی و سیم آلیاژ آلومینیوم تشکیل شده است.دارای ساختار رشته ای لایه ای است.ما می توانیم ساختار را با توجه به شرایط محیطی مختلف و نیازهای مشتری طراحی کنیم.این ساختار دارای عملکرد مضاعف سیم زمین و ارتباط است که معمولاً به عنوان سیم زمین فیبر نوری شناخته می شود.

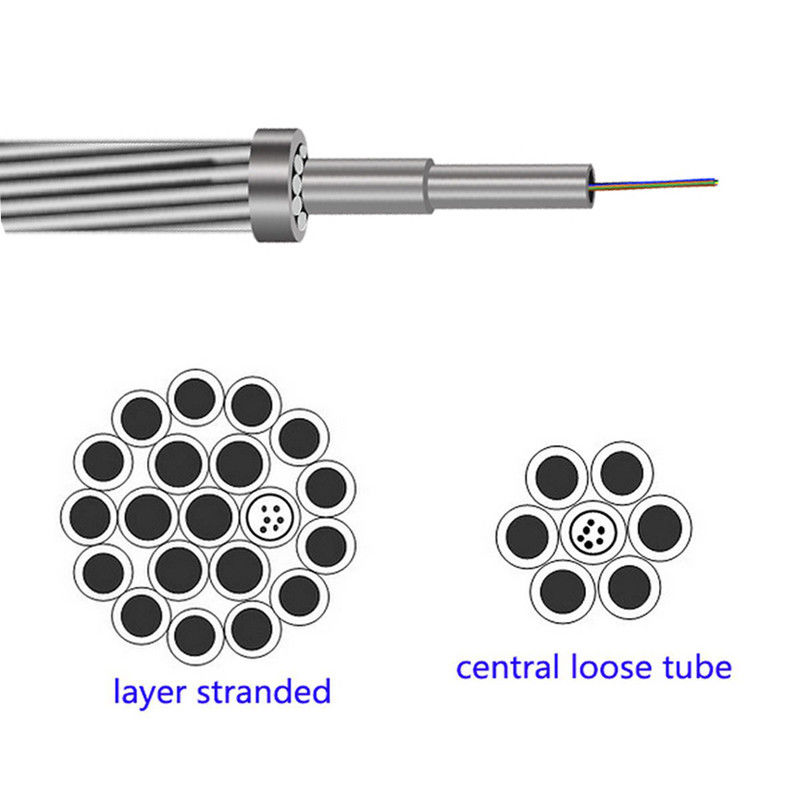

1. سیم زمین نوری لوله مرکزی (OPGW)
سیم زمین نوری لوله مرکزی (OPGW) توسط یک یا دو لایه سیم های فولادی با روکش آلومینیومی (ACS) یا مخلوط سیم های ACS و سیم های آلیاژ آلومینیوم احاطه شده است.پرمصرف ترین کابل ها هستند، ظاهر آنها به طور کامل با رایج ترین نیازهای خطوط برق سازگار است.
| مشخصات | تعداد فیبر | قطر (میلی متر) | وزن (کیلوگرم بر کیلومتر) | RTS (KN) | ظرفیت اتصال کوتاه (KA2s) |
| OPGW-32 (40.6; 4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 (54.0; 8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (43.5; 10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 (55.9; 17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61 (73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 (55.1; 24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68 (80.8; 21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 (54.5; 41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 (54.5; 41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
2. سیم زمین نوری رشته ای (OPGW)
سیم زمین نوری رشته ای (OPGW) توسط دو یا سه لایه سیم های فولادی با روکش آلومینیومی (ACS) یا مخلوطی از سیم های ACS و سیم های آلیاژ آلومینیوم رشته می شود.
مشخصات
| مشخصات | تعداد فیبر | قطر | وزن | RTS | مدار کوتاه |
| (میلی متر) | (کیلوگرم/کیلومتر) | (KN) | (KA2s) | (KN) | |
| OPGW-96 [121.7;42.2] | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127[141.0;87.9] | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127[77.8;128.0] | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 (121.0; 132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
3. خصوصیات
لوله فولادی ضد زنگ رشته OPGW

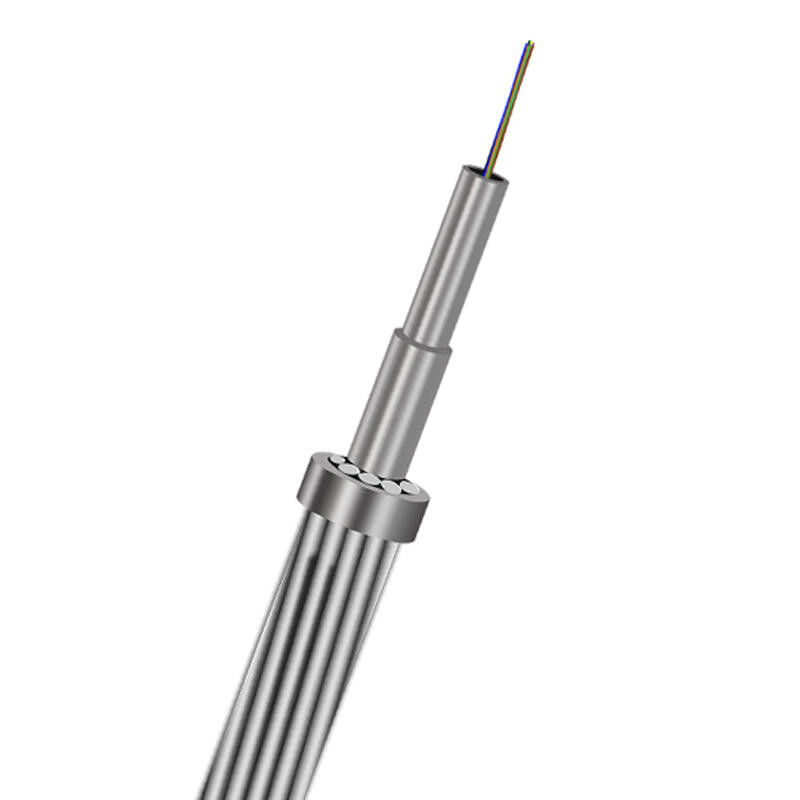

لوله فولادی ضد زنگ مرکزی (با پوشش Al) OPGW
4. لوله آلومینیومی OPGW
