| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | GYTY53 | تحویل: | EXW/FOB/CIF و غیره |
|---|---|---|---|
| کشور مبدا: | GUA, CN | پهنای باند (کلاس A): | @850nm |
| برجسته: | کابل فیبر نوری فضای باز GYTY53,کابل فیبر نوری فضای باز مدفون 15.8 میلی متر,کابل فیبر نوری هیبریدی 12F 24F |
||

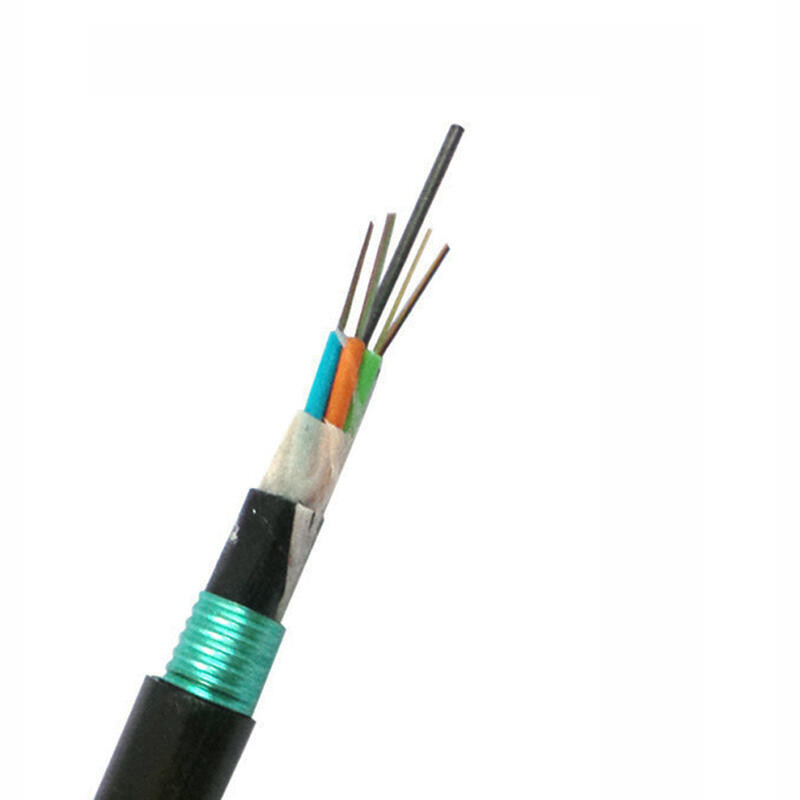

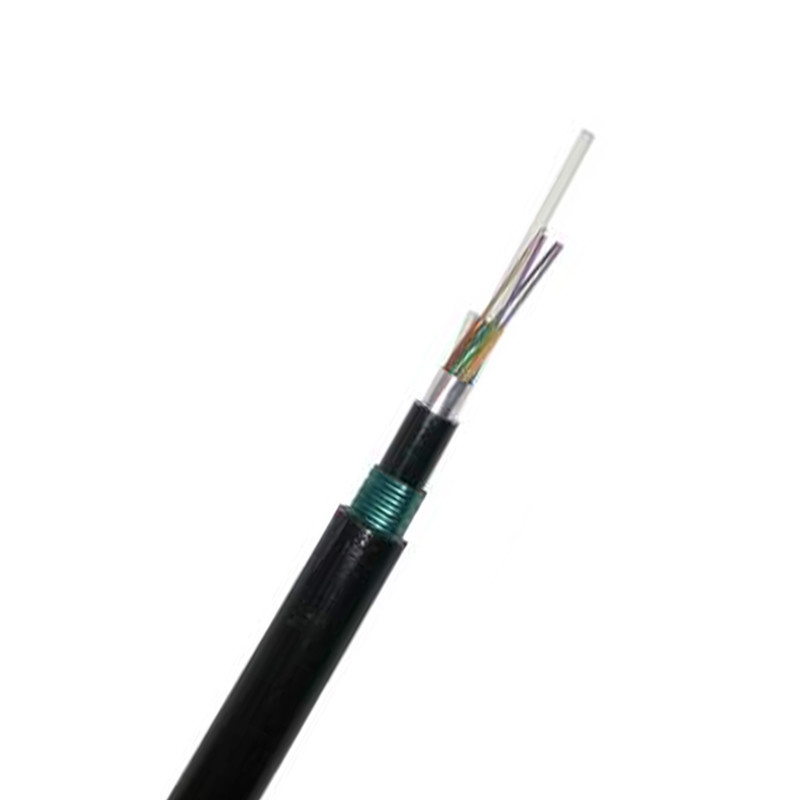

کابل لوله شل مستقیم زیرزمینی در فضای باز GYTY53
شرح

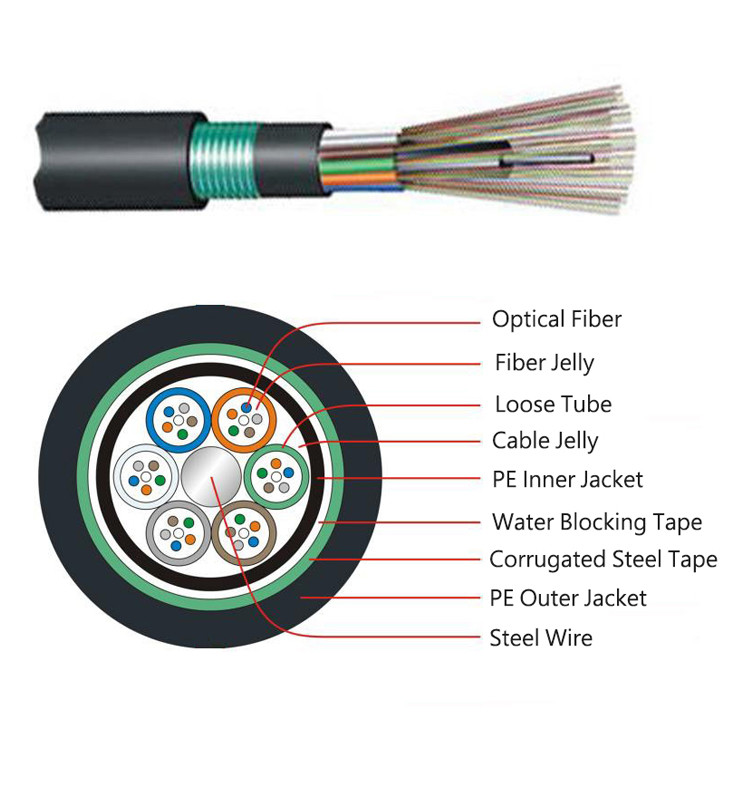

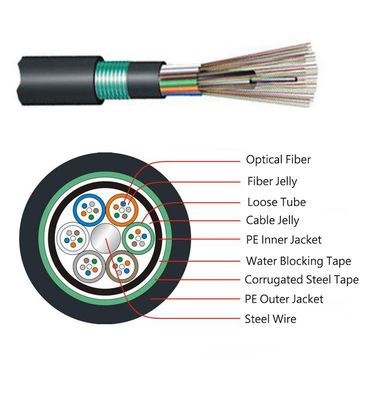

فیبر لوله شل با یک ترکیب پرکننده مقاوم در برابر آب پر شده است.یک سیم فولادی که گاهی اوقات با پلی اتیلن (PE) برای کابل با تعداد فیبر بالا پوشانده می شود، در مرکز هسته به عنوان یک عضو استحکام فلزی قرار می گیرد.لوله ها (و پرکننده ها) در اطراف عضو استحکام به یک هسته کابل فشرده و دایره ای متصل می شوند.هسته کابل با ترکیب پرکننده پر می شود تا از نفوذ آب محافظت کند، که روی آن یک غلاف نازک پلی اتیلن روی آن اعمال می شود.پس از اینکه PSP به صورت طولی روی غلاف داخلی اعمال شد، کابل با یک غلاف بیرونی PE تکمیل می شود.
خصوصیات
کابل فیبر نوری زره دار با لوله شل در فضای باز
عملکرد مکانیکی و دمایی خوب
لوله شل با استحکام بالا که در برابر هیدرولیز مقاوم است
ترکیب مخصوص پرکننده لوله، حفاظت حیاتی فیبر را تضمین می کند
مقاومت در برابر خرد شدن و انعطاف پذیری
استانداردها
کابل GYTA53 با استاندارد YD/T 907-2001 و همچنین IEC 60794-1 مطابقت دارد.
برنامه های کاربردی
برای ارتباطات از راه دور و شبکه محلی استفاده می شود
روش تخمگذار
دفن و مجرای مستقیم
ویژگی های نوری
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
تضعیفی |
@850nm |
|
|
≤3.0 دسی بل در کیلومتر |
≤3.0 دسی بل در کیلومتر |
|
|
(+20℃) |
@1300nm |
|
|
≤1.0 دسی بل در کیلومتر |
≤1.0 دسی بل در کیلومتر |
|
|
|
@1310nm |
≤0.36 دسی بل در کیلومتر |
≤0.40 دسی بل در کیلومتر |
|
|
|
|
|
@1550nm |
≤0.22 دسی بل در کیلومتر |
≤0.23dB/km |
|
|
|
|
پهنای باند (کلاس A) |
@850nm |
|
|
≥500 مگاهرتز· کیلومتر |
≥200 مگاهرتز· کیلومتر |
|
|
@1300nm |
|
|
≥1000 مگاهرتز· کیلومتر |
≥600 مگاهرتز· کیلومتر |
|
|
|
روزنە عددی |
|
|
0.015±0.200 NA |
0.015±0.275 NA |
|
|
|
طول موج قطع کابل λcc |
≤1260 نانومتر |
≤1480 نانومتر |
|
|
|
|
پارامترهای فنی
|
نوع کابل |
تعداد فیبر |
لوله ها |
پرکننده ها |
قطر کابل میلی متر |
وزن کابل کیلوگرم بر کیلومتر |
استحکام کششی |
مقاومت در برابر خرد شدن |
شعاع خمشی |
|
بلند مدت/کوتاه مدت |
بلند مدت/کوتاه مدت |
استاتیک/دینامیک |
||||||
|
(N) |
(N/100mm) |
(میلی متر) |
||||||
|
GYFTY53-2~6 |
2 ~ 6 |
1 |
7 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-8~12 |
8 تا 12 |
2 |
6 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-14~18 |
14 تا 18 |
3 |
5 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-20~24 |
20 تا 24 |
4 |
4 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-26~30 |
26 تا 30 |
5 |
3 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-32~36 |
32 تا 36 |
6 |
2 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-38~42 |
38 تا 42 |
7 |
1 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-44~48 |
44 تا 48 |
8 |
0 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-50~60 |
50 تا 60 |
5 |
3 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFT Y53-62~72 |
62 تا 72 |
6 |
2 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-74~84 |
74 تا 84 |
7 |
1 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-86~96 |
86 تا 96 |
8 |
0 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-98~108 |
98 تا 108 |
9 |
1 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-110~120 |
110 تا 120 |
10 |
0 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-122~132 |
122 تا 132 |
11 |
1 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-134~144 |
134 تا 144 |
12 |
0 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
