| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | GYFTY | تحویل: | FOB |
|---|---|---|---|
| برجسته: | کابل فیبر نوری فضای باز 62.5um,کابل فیبر نوری فضای باز GYFTY,کابل فیبر نوری شکل 8 0.40dB/km |
||

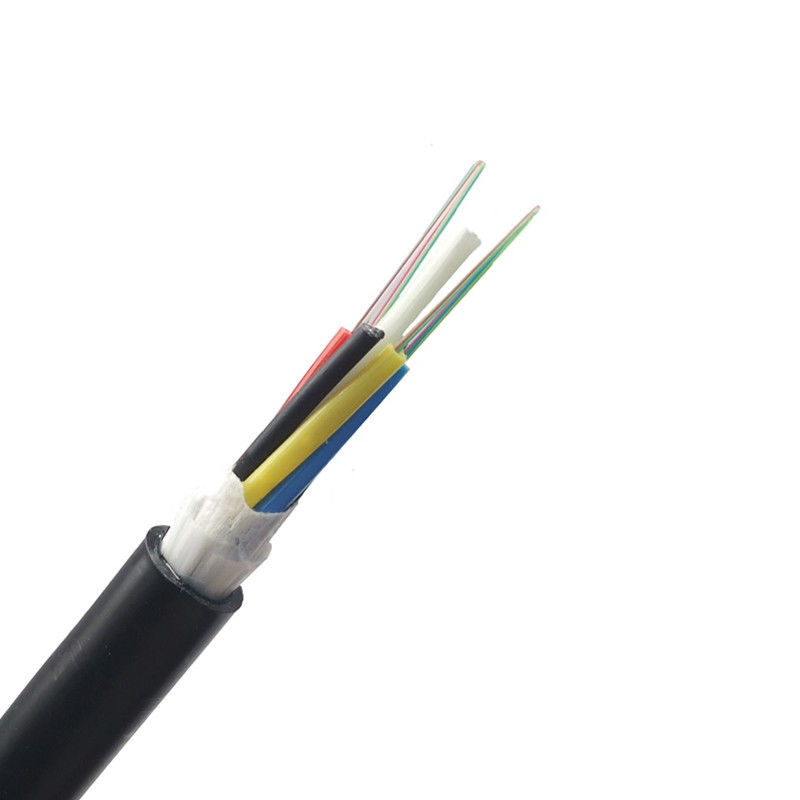

کابل فیبر نوری بدون زره پوش GYFTY در فضای باز
شرح

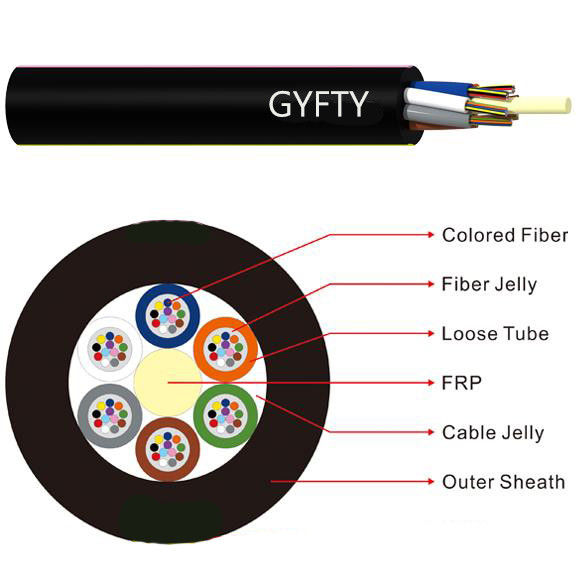

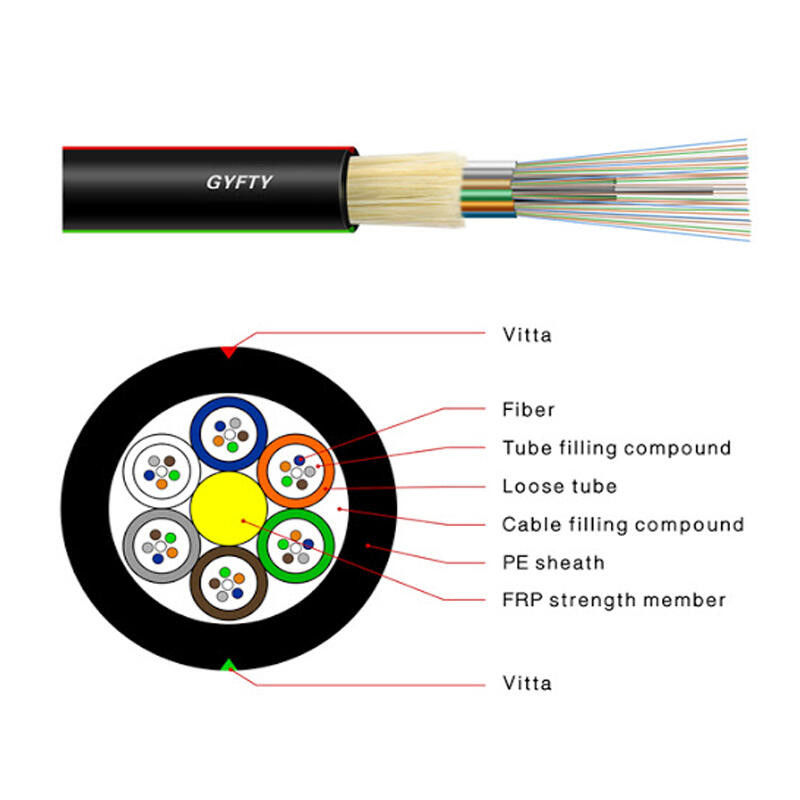

کابل فیبر نوری GYFTY یک کابل غیر فلزی است که برای سیستم انتقال نیرو، مناطق رعد و برق بیش از حد و رابط الکترومغناطیسی بالا استفاده می شود.لوله های کابل، که با ترکیب پرکننده پر شده اند، در اطراف عضو استحکام FRP رشته می شوند.سپس نخ آرامید روی مواد ضد آب اعمال می شود، کابل با یک غلاف پلی اتیلن تکمیل می شود.کابل های GYFTY از 2 هسته تا 144 هسته در دسترس هستند.در مناطق ولتاژ بالا برای کاربردهای هوایی یا کانالی در فواصل طولانی استفاده می شود.
امکانات
عملکرد مکانیکی و دمایی خوب
لوله لوس با استحکام بالا که در برابر هیدرولیز مقاوم است
ترکیب مخصوص پرکننده لوله، حفاظت حیاتی فیبر را تضمین می کند
مقاومت در برابر خرد شدن و انعطاف پذیری
ویژگی های نوری
| G.652 | G.655 | 50/125 میکرومتر | 62.5/125μm | ||
| تضعیفی | @850nm | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||
| (+20℃) | @1300nm | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | ||
| @1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | |||
| @1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23dB/km | |||
| پهنای باند (کلاس A) | @850nm | ≥500 مگاهرتز· کیلومتر | ≥200 مگاهرتز· کیلومتر | ||
| @1300nm | ≥1000 مگاهرتز· کیلومتر | ≥600 مگاهرتز· کیلومتر | |||
| روزنە عددی | 0.015±0.200 NA | 0.015±0.275 NA | |||
| طول موج قطع کابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
پارامترهای فنی
| نوع کابل میلی متر | تعداد فیبر | لوله ها | پرکننده ها | قطر کابل میلی متر | وزن کابل کیلوگرم بر کیلومتر | استحکام کششی بلند مدت/کوتاه مدت N | مقاومت دراز مدت/کوتاه مدت N/100mm در برابر له شدن | شعاع خمشی استاتیک / دینامیک |
| GYFTY-2~6 | 2 ~ 6 | 1 | 5 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-8 ~ 12 | 8 تا 12 | 2 | 4 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-14 ~ 18 | 14 تا 18 | 3 | 3 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY -20~24 | 20 تا 24 | 4 | 2 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-26~30 | 26 تا 30 | 5 | 1 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-32~36 | 32 تا 36 | 6 | 0 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-2~6 | 2 ~ 6 | 1 | 6 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-8 ~ 12 | 8 تا 12 | 2 | 5 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-14 ~ 18 | 14 تا 18 | 3 | 4 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-20~24 | 20 تا 24 | 4 | 3 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-26~30 | 26 تا 30 | 5 | 2 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-32~36 | 32 تا 36 | 6 | 1 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-38~42 | 38 تا 42 | 7 | 0 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-44~48 | 44 تا 48 | 4 | 2 | 12 | 113 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-50~60 | 50 تا 60 | 5 | 1 | 12 | 113 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-62~72 | 62 تا 72 | 6 | 0 | 12 | 113 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-2~6 | 2 ~ 6 | 1 | 7 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-8 ~ 12 | 8 تا 12 | 2 | 6 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-14 ~ 18 | 14 تا 18 | 3 | 5 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-20~24 | 20 تا 24 | 4 | 4 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-26~30 | 26 تا 30 | 5 | 3 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-32~36 | 32 تا 36 | 6 | 2 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-38~42 | 38 تا 42 | 7 | 1 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-44~48 | 44 تا 48 | 8 | 0 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-50~60 | 50 تا 60 | 5 | 2 | 13 | 137 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-62~72 | 62 تا 72 | 6 | 1 | 13 | 137 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-74~84 | 74 تا 84 | 7 | 0 | 13 | 137 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-86~96 | 86 تا 96 | 8 | 0 | 13.9 | 154 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-98~108 | 98 تا 108 | 9 | 1 | 15.3 | 185 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-110~120 | 110 تا 120 | 10 | 0 | 15.3 | 185 | 1000/3000 | 300/1000 | 10D/20D |
