| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | GYFTA53 | تحویل: | FOB |
|---|---|---|---|
| برجسته: | کابل فیبر نوری GYFTA53 در فضای باز,کابل فیبر نوری فضای باز 250 میکرومتر,کابل فیبر نوری پیش از پایان 3DB |
||

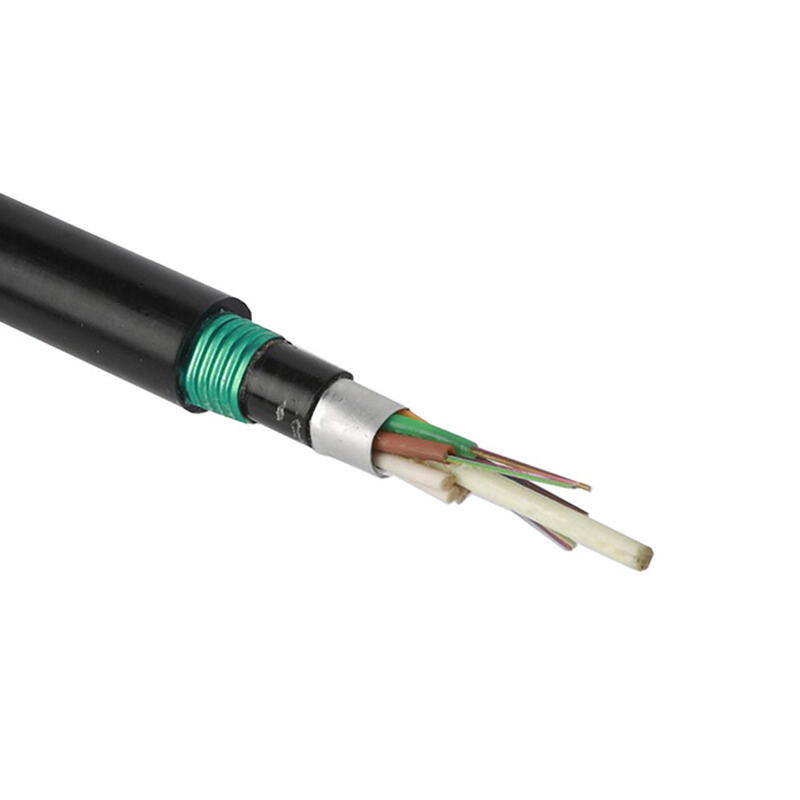

کابل لوله شل مستقیم زیرزمینی در فضای باز GYFTA53

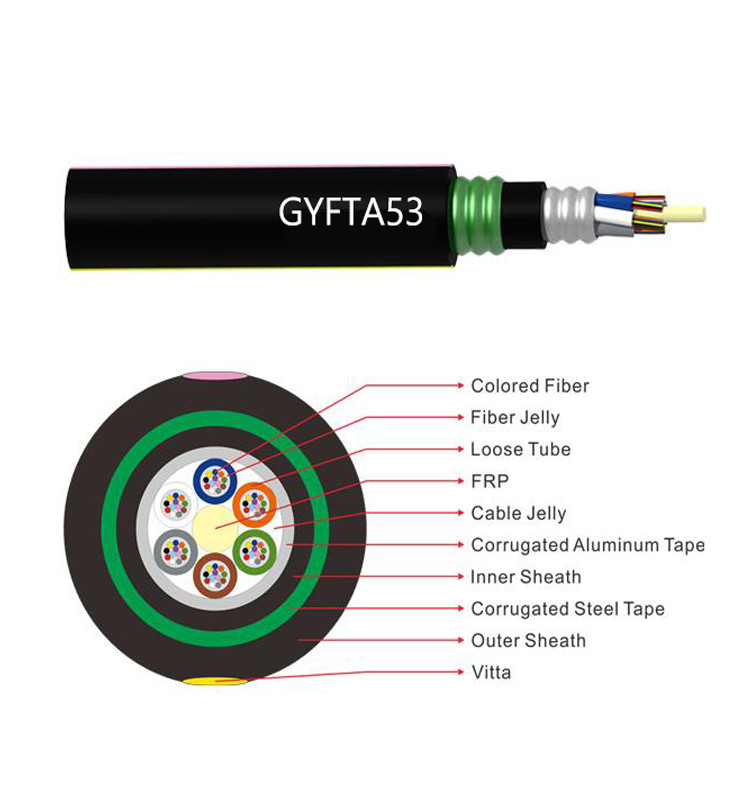

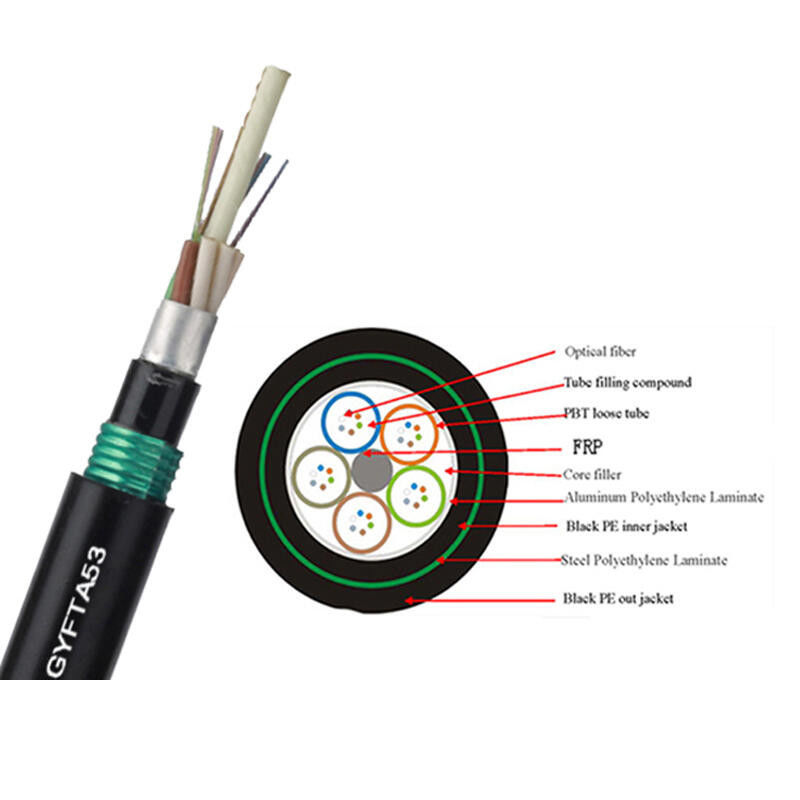

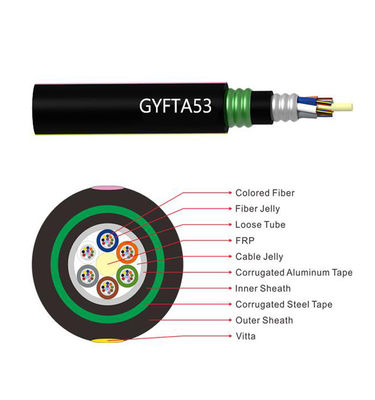

الیاف، 250 میکرومتر، در یک لوله شل ساخته شده از یک پلاستیک با مدول بالا قرار گرفته اند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.پلاستیک تقویت شده با الیاف (FRP) در مرکز هسته به عنوان یک عضو استحکام غیرفلزی قرار می گیرد.لوله ها (و پرکننده ها) در اطراف عضو استحکام به یک هسته فشرده و دایره ای رشته می شوند.یک ورقه پلی اتیلن آلومینیومی (APL) در اطراف هسته کابل اعمال می شود.سپس هسته کابل با یک غلاف نازک پلی اتیلن (PE) داخلی پوشانده می شود که با ژله پر می شود تا از نفوذ آب محافظت کند.پس از اعمال زره نوار فولادی راه راه، کابل با یک غلاف بیرونی پلی اتیلن تکمیل می شود.
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
تضعیفی |
@850nm |
|
|
≤3.0 دسی بل در کیلومتر |
≤3.0 دسی بل در کیلومتر |
|
|
(+20℃) |
@1300nm |
|
|
≤1.0 دسی بل در کیلومتر |
≤1.0 دسی بل در کیلومتر |
|
|
|
@1310nm |
≤0.36 دسی بل در کیلومتر |
≤0.40 دسی بل در کیلومتر |
|
|
|
|
|
@1550nm |
≤0.22 دسی بل در کیلومتر |
≤0.23dB/km |
|
|
|
|
پهنای باند (کلاس A) |
@850nm |
|
|
≥500 مگاهرتز· کیلومتر |
≥200 مگاهرتز· کیلومتر |
|
|
@1300nm |
|
|
≥1000 مگاهرتز· کیلومتر |
≥600 مگاهرتز· کیلومتر |
|
|
|
روزنە عددی |
|
|
0.015±0.200 NA |
0.015±0.275 NA |
|
|
|
طول موج قطع کابل λcc |
≤1260 نانومتر |
≤1480 نانومتر |
|
|
|
|
پارامترهای فنی
|
نوع کابل |
تعداد فیبر |
لوله ها |
پرکننده ها |
قطر کابل میلی متر |
وزن کابل کیلوگرم/کیلومتر |
استحکام کششی بلند مدت/کوتاه مدت N |
مقاومت دراز مدت/کوتاه در برابر له شدن N/100m |
شعاع خمشی استاتیک/دینامیک میلی متر |
|
GYFTY53-2~6 |
2 ~ 6 |
1 |
5 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-8~12 |
8 تا 12 |
2 |
4 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-14~18 |
14 تا 18 |
3 |
3 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-20~24 |
20 تا 24 |
4 |
2 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-26~30 |
26 تا 30 |
5 |
1 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-32~36 |
32 تا 36 |
6 |
0 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-38~48 |
38 تا 48 |
4 |
1 |
15.4 |
234 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-50~60 |
50 تا 60 |
5 |
0 |
15.4 |
234 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-62~72 |
62 تا 72 |
6 |
0 |
15.9 |
244 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-74~84 |
74 تا 84 |
7 |
1 |
18 |
297 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-86~96 |
86 تا 96 |
8 |
0 |
18 |
297 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-98~108 |
98 تا 108 |
9 |
1 |
19.4 |
338 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-110~120 |
110 تا 120 |
10 |
0 |
19.4 |
338 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-122~132 |
122 تا 132 |
11 |
1 |
21.3 |
392 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-134~144 |
134 تا 144 |
12 |
0 |
21.3 |
392 |
1000/3000 |
1000/3000 |
10D/20D |
