| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | طبل چوبی |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | GYTC8A | مقاومت در برابر خرد شدن: | 300/1000 نیوتن/100 میلی متر |
|---|---|---|---|
| روزنە عددی: | 0.015±200 NA | شعاع خمشی: | 105/210 |
| برجسته: | کابل فیبر نوری دوبلکس mAerial,کابل فیبر نوری دوبلکس چند حالته GYTC8A,کابل فیبر نوری opgw 12 هسته ای |
||
کابل فیبر نوری GYTC8A شکل 8 خود پشتیبانی هوایی
شرح

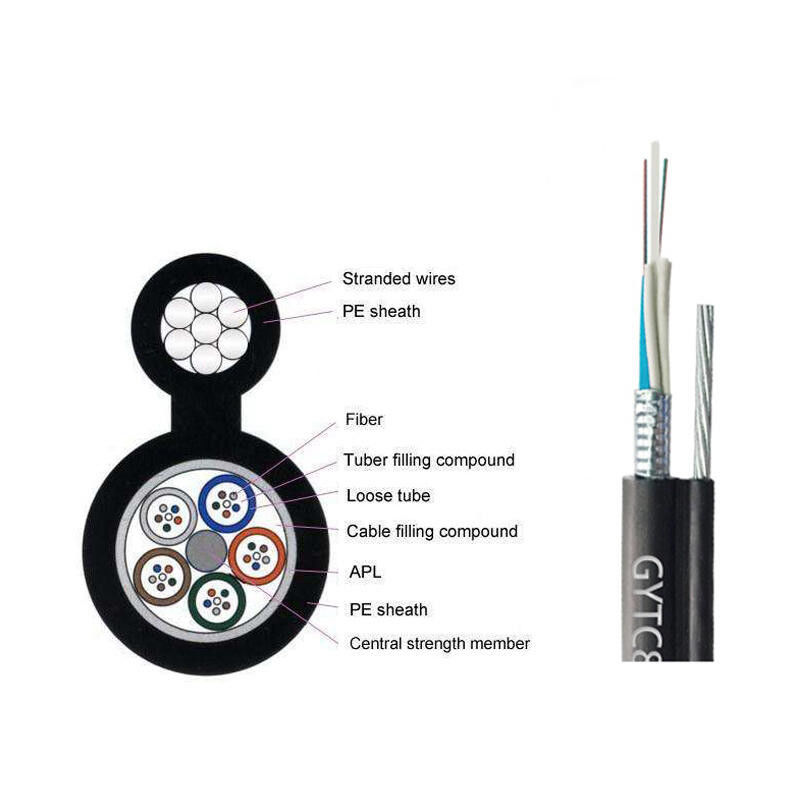

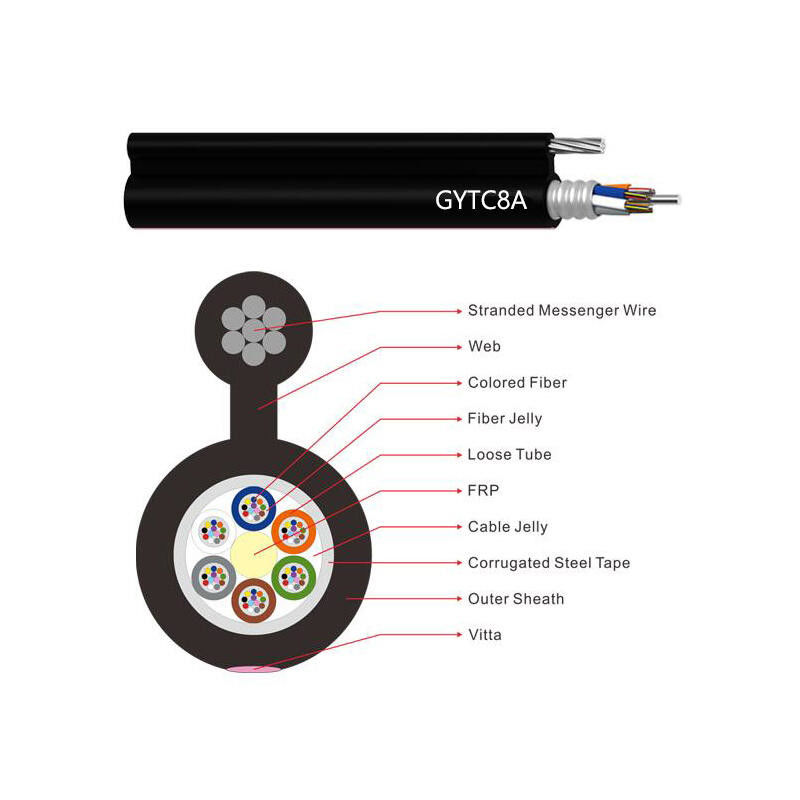

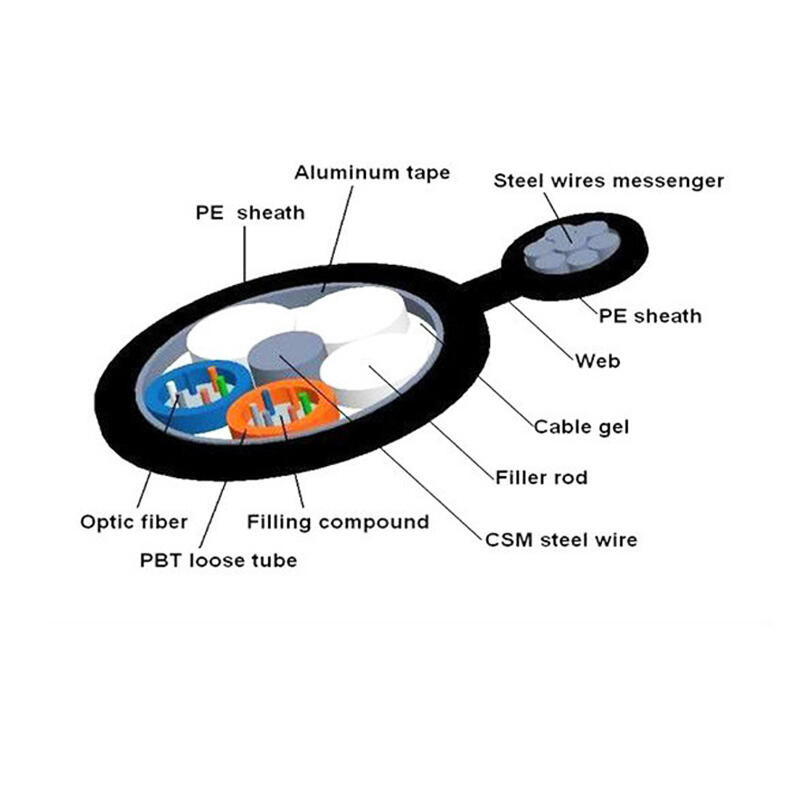

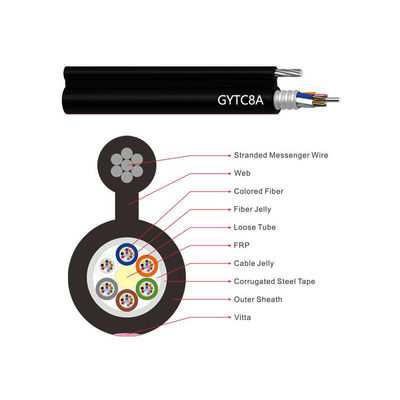

الیاف، 250μm، در یک لوله شل ساخته شده از یک پلاستیک با مدول بالا قرار گرفته اند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.یک سیم فولادی در مرکز هسته به عنوان یک عضو استحکام فلزی قرار دارد.لوله ها (و پرکننده ها) در اطراف عضو استحکام به یک هسته کابل فشرده و دایره ای متصل می شوند.پس از اعمال سد رطوبتی پلی اتیلن پلی اتیلن (APL) در اطراف هسته کابل، این قسمت از کابل همراه با سیم های رشته ای به عنوان قسمت نگهدارنده با یک غلاف پلی اتیلن (PE) به ساختار شکل 8 تکمیل می شود.
امکانات
میرایی و پراکندگی کم، کنترل ویژه بیش از طول، عملکرد خوب انتقال را در محیط های مختلف تضمین می کند.
عملکرد مکانیکی عالی
انعطاف پذیری و عملکرد خمشی خوب
قطر بیرونی کوچک، سبکی و ساختار فشرده
ویژگی های نوری
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
تضعیفی |
@850nm |
|
|
≤3.0 دسی بل در کیلومتر |
≤3.0 دسی بل در کیلومتر |
|
|
(+20℃) |
@1300nm |
|
|
≤1.0 دسی بل در کیلومتر |
≤1.0 دسی بل در کیلومتر |
|
|
|
@1310nm |
≤0.36 دسی بل در کیلومتر |
≤0.40 دسی بل در کیلومتر |
|
|
|
|
|
@1550nm |
≤0.22 دسی بل در کیلومتر |
≤0.23dB/km |
|
|
|
|
پهنای باند (کلاس A) |
@850nm |
|
|
≥500 مگاهرتز· کیلومتر |
≥200 مگاهرتز· کیلومتر |
|
|
@1300nm |
|
|
≥1000 مگاهرتز· کیلومتر |
≥600 مگاهرتز· کیلومتر |
|
|
|
روزنە عددی |
|
|
0.015±0.200 NA |
0.015±0.275 NA |
|
|
|
طول موج قطع کابل λcc |
≤1260 نانومتر |
≤1480 نانومتر |
|
|
|
|
پارامترهای فنی
|
نوع کابل |
تعداد فیبر |
لوله ها |
پرکننده ها |
قطر کابل میلی متر |
وزن کابل کیلوگرم بر کیلومتر |
استحکام کششی |
مقاومت در برابر خرد شدن |
شعاع خمشی |
|
بلند مدت/کوتاه مدت |
بلند مدت/کوتاه مدت |
استاتیک/دینامیک |
||||||
|
(N) |
(N/100mm) |
(میلی متر) |
||||||
|
GYTC8A-6 |
6 |
1 |
5 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-12 |
12 |
2 |
4 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-24 |
24 |
4 |
2 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-36 |
36 |
6 |
0 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-48 |
48 |
4 |
2 |
11.3 * 19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-60 |
60 |
5 |
1 |
11.3 * 19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-72 |
72 |
6 |
0 |
11.3 * 19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-96 |
96 |
8 |
0 |
12.7 * 20.6 |
200 |
2500/5000 |
300/1000 |
130/260 |
|
GYTC8A-144 |
144 |
12 |
0 |
15.5 * 23.4 |
270 |
2500/5000 |
300/1000 |
155/310 |
|
GYTC8A-192 |
192 |
8 |
0 |
14.5 * 22.4 |
250 |
2500/5000 |
300/1000 |
145/290 |
|
GYTC8A-288 |
288 |
12 |
0 |
18.1 * 26.0 |
350 |
2500/5000 |
300/1000 |
185/370 |
