| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | درام چوبی، کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، WEST UNION |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | FTTH GJYFJH | قطر روکش: | 0.7±125.0 میکرومتر |
|---|---|---|---|
| روکش غیر دایره ای: | ≤0.7٪ | قطر پوشش: | 5±245 میکرومتر |
| برجسته: | کابل فیبر نوری 50 میکرومتری FTTH,کابل فیبر نوری FTTP FTTH,فیبر نوری سیمی 2F |
||
کابل فیبر نوری OFNR توزیع بافر محکم داخل/خارج
FTTH FTTP Aerial Drop Cable Drop برای خطوط هوایی
شرح

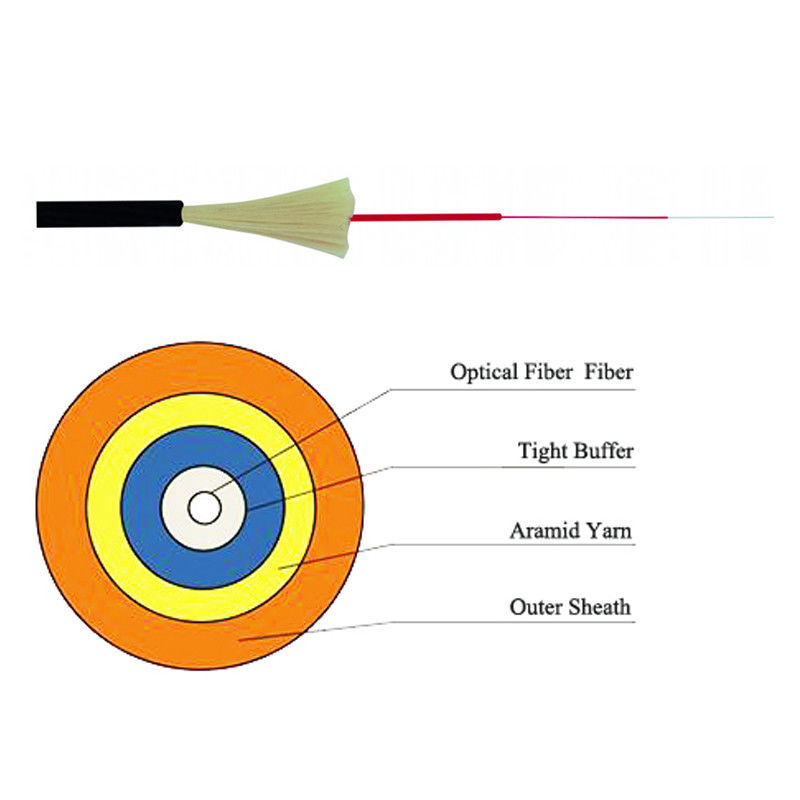

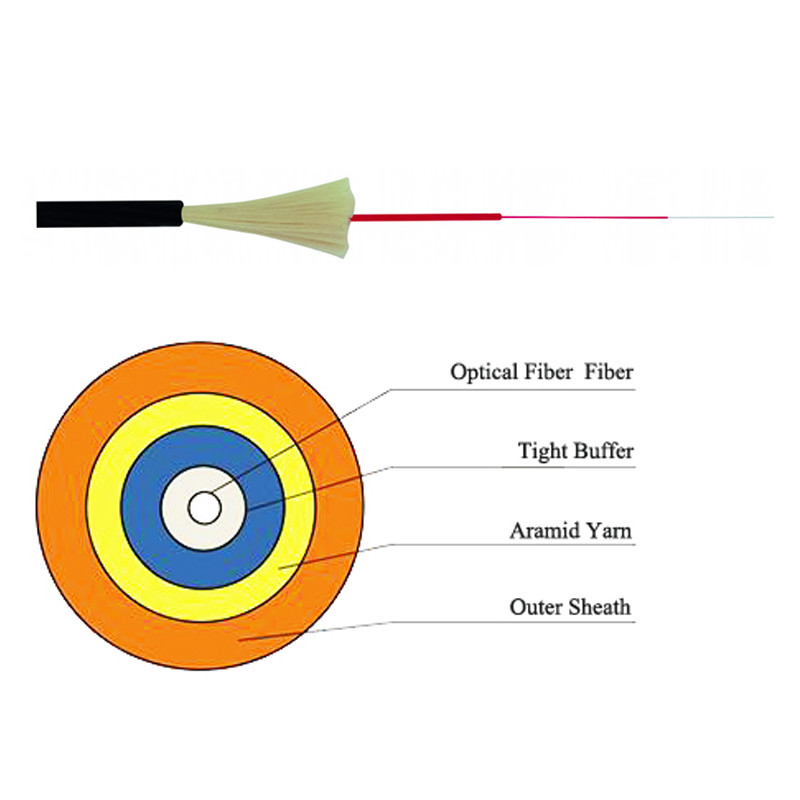

کابل‌های رایزر فیبر نوری، کابل‌های مقاوم در برابر شعله، مقاوم در برابر اشعه ماوراء بنفش، کابل‌های داخلی/خارجی هستند که برای کاربردهای هوایی، کانالی و مدفون مستقیم بدون نیاز به اتصال انتقالی هنگام ورود به ساختمان طراحی شده‌اند.ساختار بافر محکم که در تعداد فیبرهای 1-24 فیبر موجود است، خاتمه آسان‌تر را برای کاربردهای کم فیبر در شبکه محلی (LAN) تسهیل می‌کند و نیاز به کیت‌های خروجی فن را از بین می‌برد.این طرح دارای فیبرهای بافر TBII 900 میکرومتری با کد رنگی TIA-598 برای شناسایی آسان، جداسازی مداوم و خاتمه مستقیم است.این کابل در نسخه های 50 میکرومتر، 62.5 میکرومتر، تک حالته و هیبریدی موجود است، طراحی کابل با معیارهای تست ICEA S-104-696 مطابقت دارد و همچنین OFNR و FT-4 برای استفاده در رایزر و استفاده عمومی در فهرست قرار گرفته است.قطر کوچک و شعاع خمش کابل امکان نصب آسان در مناطق با فضا را فراهم می کند در حالی که فناوری نوآورانه مسدود کردن آب برای کاربردهای OSP ایده آل است.
امکانات
کاربرد
مشخصات نوری (G657A2)
| مشخصات | شرایط | مقادیر مشخص شده | واحدها |
| مشخصات هندسی | |||
| قطر روکش | 0.7±125.0 | میکرومتر | |
| روکش غیر دایره ای | ≤0.7 | % | |
| قطر پوشش | 245±5 | میکرومتر | |
| خطای تمرکز روی پوشش/روکش | ≤12 | میکرومتر | |
| پوشش غیر دایره ای | ≤6.0 | % | |
| خطای تمرکز هسته/روکش | ≤0.5 | میکرومتر | |
| حلقه | ≥4 | متر | |
| ویژگی های نوری | |||
| 1310 نانومتر | ≤0.35 | دسی بل در کیلومتر | |
| 1383 نانومتر | ≤0.35 | دسی بل در کیلومتر | |
| 1550 نانومتر | ≤0.21 | دسی بل در کیلومتر | |
| تضعیفی | 1625 نانومتر | ≤0.23 | دسی بل در کیلومتر |
| تضعیف در مقابل طول موج | 1525 تا 1575 نانومتر | ≤0.02 | مگاهرتز * کیلومتر |
| حداکثریک تفاوت | |||
| 1285 ~ 1330 نانومتر | ≤0.03 | مگاهرتز * کیلومتر | |
| طول موج پراکندگی صفر | 1300 تا 1324 | نانومتر | |
| شیب پراکندگی صفر | 0.092 ≤ | ps/(nm2*km) | |
| پراکندگی حالت پلاریزاسیون | |||
| حداکثر فیبر فردی PMD | ≤0.1 | ps/km1/2 | |
| ارزش لینک طراحی PMD | ≤0.06 | ps/km1/2 | |
| نیروی معمولی | 0.04 | ps/km1/2 | |
| طول موج قطع کابل | ≤1260 | نانومتر | |
| قطر میدان حالت | 1550 نانومتر | 9.3 ~ 10.3 | میکرومتر |
| 1310 نانومتر | 8.4 ~ 9.3 | میکرومتر | |
| شاخص شکست گروهی | 1550 نانومتر | 1.467 | |
| 1310 نانومتر | 1.466 | ||
| ویژگی های محیطی | 1310 نانومتر، 1550 نانومتر و 1625 نانومتر | ||
| چرخه دما | -60 تا +85 درجه سانتیگراد | ≤0.05 | دسی بل در کیلومتر |
| چرخه دما-رطوبت | -10℃ تا +85℃، | ≤0.05 | دسی بل در کیلومتر |
| 4٪ تا 98٪ RH | |||
| غوطه وری در آب | 23 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| گرمای خشک | 85 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| گرمای مرطوب | 85 ℃، 85% RH، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| مشخصات مکانیکی | |||
| آزمون اثبات | ≥9.0 | ن | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| افت ناشی از خمش ماکرو | |||
| 1 چرخش @5mm Radius | 1550 نانومتر | ≤0.15 | دسی بل |
| 1 چرخش @5mm Radius | 1625 میلی متر | ≤0.45 | دسی بل |
| 1 چرخش @7.5mm شعاع | 1550 نانومتر | ≤0.08 | دسی بل |
| 1 چرخش @7.5mm شعاع | 1625 میلی متر | ≤0.25 | دسی بل |
| 1 چرخش @10mm Radius | 1550 نانومتر | ≤0.03 | دسی بل |
| 1 چرخش @10mm Radius | 1625 میلی متر | ≤0.10 | دسی بل |
| نیروی نوار پوشش | نیروی متوسط معمولی | 1.5 | ن |
| اوج نیرو | ≥1.3 ≤8.9 | ن | |
| پارامتر حساسیت به خوردگی تنش دینامیکی | 27 | ||
مشخصات
| مشخصات | واحد | 4F | 6F | 8F | 12F | 24F |
| قطر اسمی کابل | میلی متر | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| وزن اسمی | کیلوگرم بر کیلومتر | 28 | 33 | 36 | 41 | 58 |
| محدوده دما | درجه سانتی گراد | -10 تا 70 | ||||
| حداکثر کشش کشش | ن | 600 | 600 | 600 | 600 | 900 |
| حداکثرمقاومت در برابر شکست | N/100 میلی متر | 500 | 500 | 500 | 500 | 500 |
| له شدن طولانی مدت | N/100 میلی متر | 250 | 250 | 250 | 250 | 250 |
| حداقلشعاع خمشی - تحت بار | میلی متر | 120 | 124 | 136 | 144 | 160 |
| حداقلشعاع خمشی - بدون بار | میلی متر | 89 | 93 | 102 | 108 | 120 |
| کد رنگ برای الیاف و لوله | آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید، قرمز، سیاه، زرد، بنفش، صورتی، آبی | |||||
