| محل منبع: | چین |
|---|---|
| نام تجاری: | SKYLYNN or OEM, ODM |
| گواهی: | ISO, ROHS, CE |
| مقدار حداقل تعداد سفارش: | 2 کیلومتر |
| جزئیات بسته بندی: | درام چوبی، کارتن |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، West Union |
| قابلیت ارائه: | 100000 هسته |
| مدل شماره: | FTTH GJYFJH | کاربرد: | شبکه FTTH FTTB FTTX |
|---|---|---|---|
| نوع فیبر: | G657A2 | نام محصول: | کابل داخلی FTTH |
| گواهی: | ISO9001/CE/RoHS | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: | LSZH |
| برجسته: | G657B3 Ftth Ftth Ft Drop Cable, G657A2 FTTH Drop Cable, Ftth Ftth Drop Cable Naylon Ftth Flat Drop Cable,G657A2 FTTH Drop Cable,Nylon Ftth Flat Drop Cable |
||

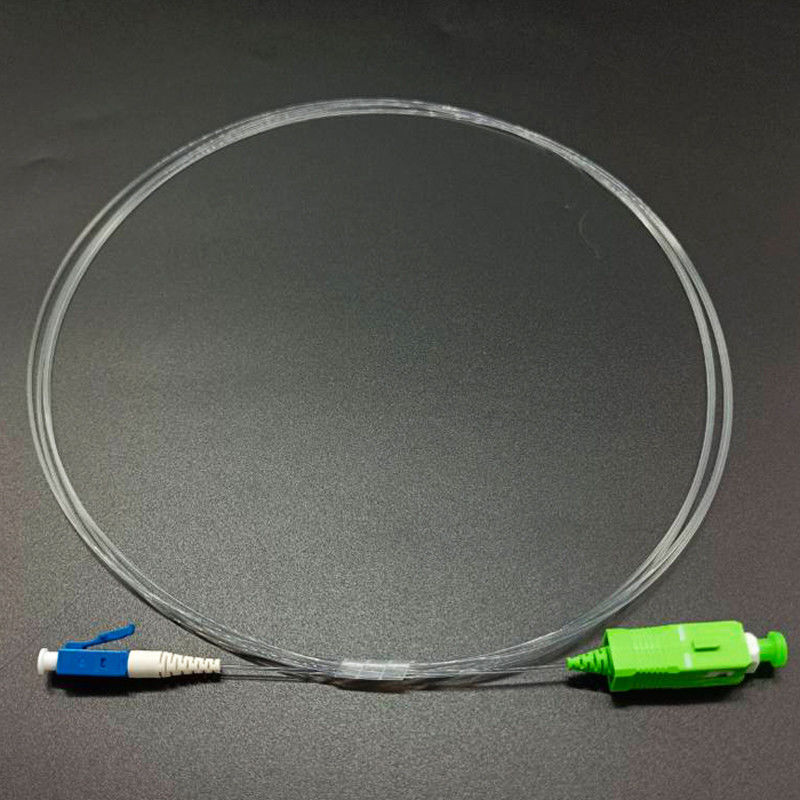

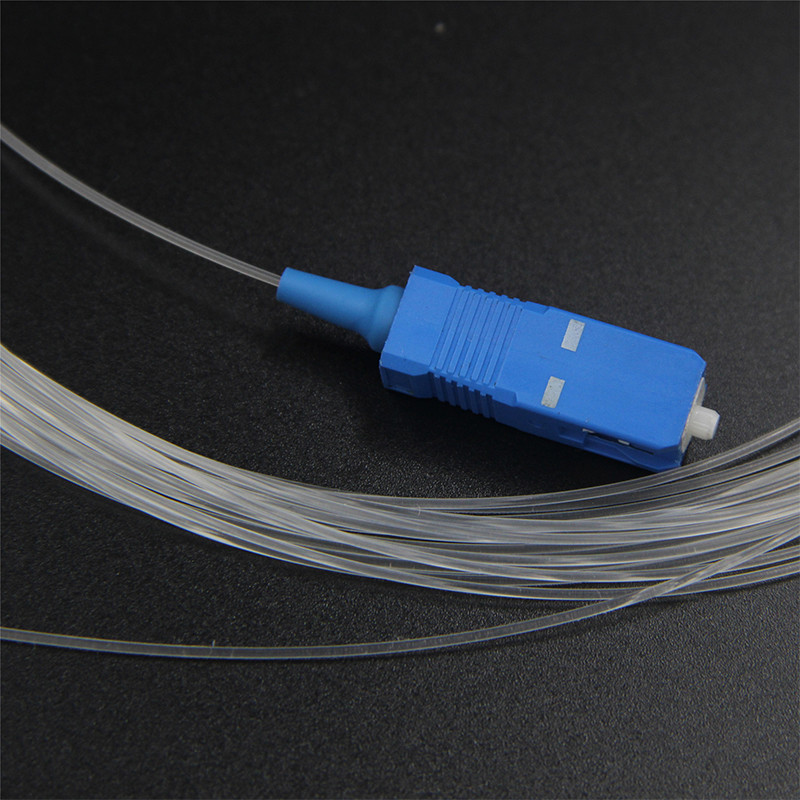

پچ کورد فیبر نوری نامرئی
1. محیط داخلی منازل، ادارات، مغازه های تجاری و ... که بازسازی شده اند را حل کنید.
2. بدون آسیب رساندن به کارهای تکمیل شده دکوراسیون، بدون تاثیر و یا تاثیر کم بر روی جلوه دکوراسیون.
3. بدون نیاز به پوشیدن لوله، بدون سوراخ، بدون پرچ و سایر روش های ثابت.
4. در امتداد خطوط گوشه، درها و پنجره ها، لبه های پنجره، و غیره، فیبر را به خانه گسترش دهید و تا هر گوشه ای از اتاق گسترش دهید.
5. نه تنها زیباست، بلکه به سرعت و به راحتی و با کمترین مزاحمت برای ساکنین قابل نصب است و می تواند سختی ساخت و هزینه مصالح را تا حد زیادی کاهش دهد.
امکانات
افت درج کم افت بازده بالا
استقامت مکانیکی عالی
اعتبار و ثبات بالا
از نظر تکرارپذیری و تعویض پذیری خوب است
کاربرد
شبکه های ارتباطی فیبر نوری
شبکه دسترسی نوری
شبکه های پردازش داده
تاسیسات محل
مشخصات نوری (G657A2)
| مشخصات | شرایط | مقادیر مشخص شده | واحدها |
| مشخصات هندسی | |||
| قطر روکش | 0.7±125.0 | میکرومتر | |
| روکش غیر دایره ای | ≤0.7 | % | |
| قطر پوشش | 245±5 | میکرومتر | |
| خطای تمرکز روی پوشش/روکش | ≤12 | میکرومتر | |
| غیر دایره ای بودن پوشش | ≤6.0 | % | |
| خطای تمرکز هسته/روکش | ≤0.5 | میکرومتر | |
| حلقه | ≥4 | متر | |
| ویژگی های نوری | |||
| 1310 نانومتر | ≤0.35 | دسی بل در کیلومتر | |
| 1383 نانومتر | ≤0.35 | دسی بل در کیلومتر | |
| 1550 نانومتر | ≤0.21 | دسی بل در کیلومتر | |
| تضعیفی | 1625 نانومتر | ≤0.23 | دسی بل در کیلومتر |
| تضعیف در مقابل طول موج | 1525 تا 1575 نانومتر | ≤0.02 | مگاهرتز * کیلومتر |
| حداکثریک تفاوت | |||
| 1285 تا 1330 نانومتر | ≤0.03 | مگاهرتز * کیلومتر | |
| طول موج پراکندگی صفر | 1300 تا 1324 | نانومتر | |
| شیب پراکندگی صفر | 0.092 ≤ | ps/(nm2*km) | |
| پراکندگی حالت پلاریزاسیون | |||
| حداکثر فیبر فردی PMD | ≤0.1 | ps/km1/2 | |
| ارزش لینک طراحی PMD | ≤0.06 | ps/km1/2 | |
| نیروی معمولی | 0.04 | ps/km1/2 | |
| طول موج قطع کابل | ≤1260 | نانومتر | |
| قطر میدان حالت | 1550 نانومتر | 9.3 ~ 10.3 | میکرومتر |
| 1310 نانومتر | 8.4 ~ 9.3 | میکرومتر | |
| شاخص شکست گروهی | 1550 نانومتر | 1.467 | |
| 1310 نانومتر | 1.466 | ||
| ویژگی های محیطی | 1310 نانومتر، 1550 نانومتر و 1625 نانومتر | ||
| چرخه دما | -60 تا +85 درجه سانتیگراد | ≤0.05 | دسی بل در کیلومتر |
| چرخه دما-رطوبت | -10℃ تا +85℃، | ≤0.05 | دسی بل در کیلومتر |
| 4٪ تا 98٪ RH | |||
| غوطه وری در آب | 23 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| گرمای خشک | 85 درجه سانتیگراد، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| گرمای مرطوب | 85 ℃، 85% RH، 30 روز | ≤0.05 | دسی بل در کیلومتر |
| مشخصات مکانیکی | |||
| آزمون اثبات | ≥9.0 | ن | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| افت ناشی از خمش ماکرو | |||
| 1 چرخش @5mm Radius | 1550 نانومتر | ≤0.15 | دسی بل |
| 1 چرخش @5mm Radius | 1625 میلی متر | ≤0.45 | دسی بل |
| 1 چرخش @7.5mm شعاع | 1550 نانومتر | ≤0.08 | دسی بل |
| 1 چرخش @7.5mm شعاع | 1625 میلی متر | ≤0.25 | دسی بل |
| 1 چرخش @10mm Radius | 1550 نانومتر | ≤0.03 | دسی بل |
| 1 چرخش @10mm Radius | 1625 میلی متر | ≤0.10 | دسی بل |
| نیروی نوار پوشش | نیروی متوسط معمولی | 1.5 | ن |
| اوج نیرو | ≥1.3 ≤8.9 | ن | |
| پارامتر حساسیت به خوردگی تنش دینامیکی | 27 | ||
مشخصات
| مشخصات | واحد | 4F | 6F | 8F | 12F | 24F |
| قطر اسمی کابل | میلی متر | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| وزن اسمی | کیلوگرم بر کیلومتر | 28 | 33 | 36 | 41 | 58 |
| محدوده دما | درجه سانتی گراد | -10 تا 70 | ||||
| حداکثر کشش کشش | ن | 600 | 600 | 600 | 600 | 900 |
| حداکثرمقاومت در برابر شکست | N/100 میلی متر | 500 | 500 | 500 | 500 | 500 |
| له شدن طولانی مدت | N/100 میلی متر | 250 | 250 | 250 | 250 | 250 |
| حداقلشعاع خمشی - تحت بار | میلی متر | 120 | 124 | 136 | 144 | 160 |
| حداقلشعاع خمشی - بدون بار | میلی متر | 89 | 93 | 102 | 108 | 120 |
| کد رنگ برای الیاف و لوله | آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید، قرمز، سیاه، زرد، بنفش، صورتی، آبی | |||||
